耦合器

4~8GHz,耦合度 9dB,SMA,20W

型号:ZDC25-9M4-8G-3716
产地:成都
质保条件:一年保修
电话:(+86)15608095669
邮箱:sales@com-mw.com
地址:成都市成华区建材路37号九熙广场3期1栋23层
温馨提示:要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。

产品详情

规格书下载

主要参数

参数	最小	典型	最大	单位
工作频率	4	~	8	GHz
插入损耗			0.5	dB
理论损耗			1.16	dB
耦合度	8	9	10	dB
方向性	18			dB
主线驻波比			1.3
耦合线驻波比			1.3

其它参数

接口形式	SMA-F or K
阻抗	50Ω
表面	本导
功率容量	20W设计保证
外壳材料	铝6061
工作温度	-40~+70℃设计保证
质量等级	工业级

端口定义

输入端口	1	---
输出端口	2	---
耦合端口	3，4	---

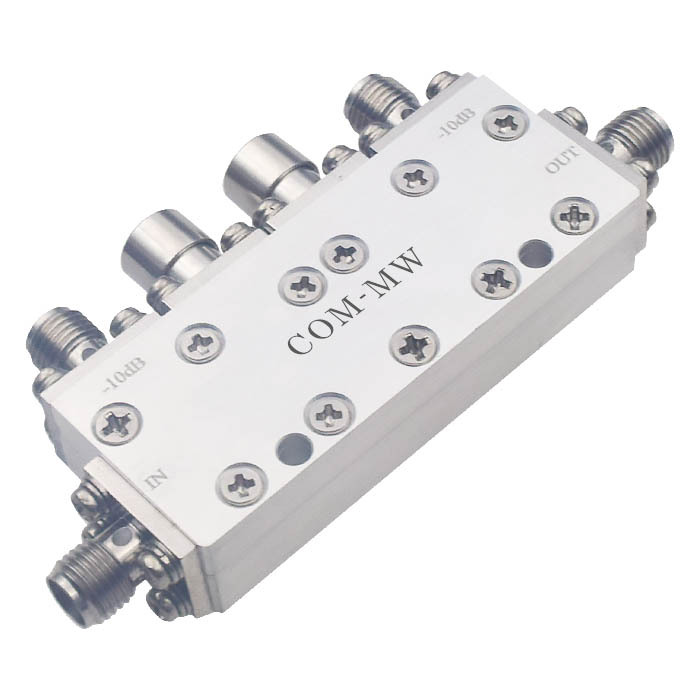

参考实物图

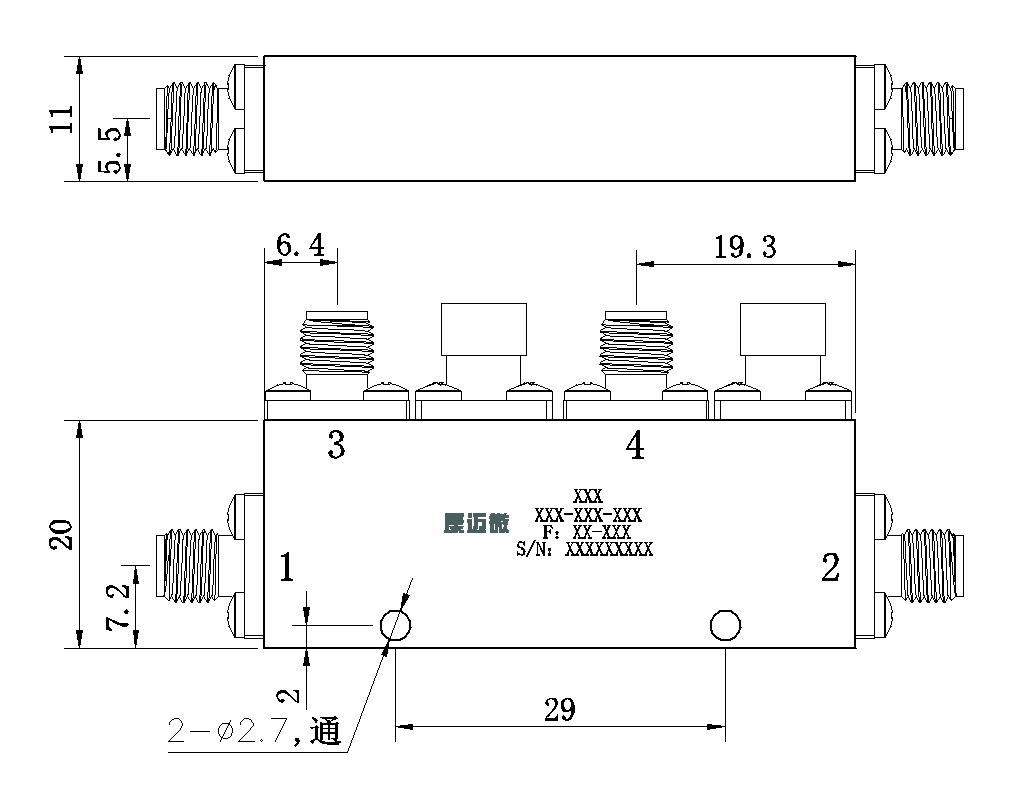

外形结构图（mm）

注意事项

1	清洗产品表面，请勿将产品浸泡清洗液中清洗。
2	整体温度大于125℃的情况，订货前与我们协商。
