产品
滤波器
阻带频率3600~3900MHz, ≥70dB, 通带频率DC~3570MHz, 3930~7000MHz, N
- K6-3600-3900-30N70150-007
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3600 | ~ | 3900 | MHz | |
| 阻带抑制 | ≥ | 70 | dB | ||
| 通带频率 | DC | ~ | 3570 | MHz | |
| 通带频率 | 3930 | ~ | 7000 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3500 | -0.42 | 1.53 |
| 3550 | -0.58 | 1.4 |
| 3570 | -2.96 | 1.36 |
| 3580 | -8.46 | 11.33 |
| 3590 | -41.35 | 25.41 |
| 3600 | -88.96 | 32.03 |
| 3650 | -79.50 | 44.06 |
| 3750 | -90.22 | 35.62 |
| 3850 | -92.83 | 35.86 |
| 3900 | -89.78 | 38.25 |
| 3910 | -42.44 | 31.77 |
| 3920 | -8.85 | 10.54 |
| 3930 | -3.14 | 1.48 |
| 3950 | -0.63 | 1.39 |
| 4000 | -0.48 | 1.31 |
参考实物图
外形结构图（mm）

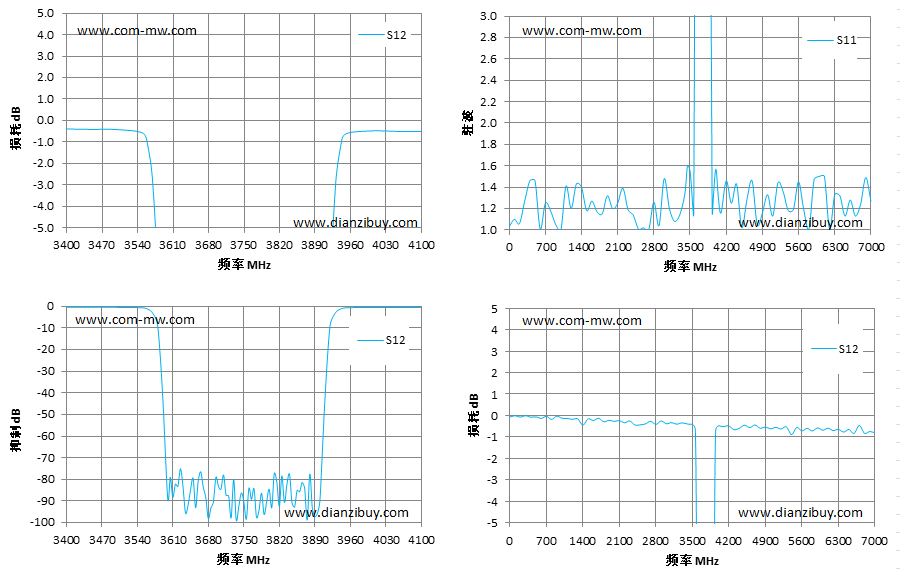

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
