产品
滤波器
通带频率 194~204MHz,DC-150MHz≥dB,100MHz≥70dB,替代 BPF-B199+
- ZBF13-L199-10-3040
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 194 | ~ | 204 | MHz | ||
| 通带损耗 | 4.2 | 5 | dB | |||
| 带外抑制 | DC-150 | MHz≥ | 60 | dB | ||
| 带外抑制 | 100 | MHz≥ | 70 | dB | ||
| 带外抑制 | 179 | MHz≥ | 20 | 30 | dB | |
| 带外抑制 | 221 | MHz≥ | 20 | 30 | dB | |
| 带外抑制 | 300 | MHz≥ | 70 | dB | ||
| 带外抑制 | 275-1200 | MHz≥ | 60 | dB | ||
| 通带驻波 | 1.2 | 1.5 | ||||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代 BPF-B199+ |
端口定义
| 输入/输出端 | 1 , 2 |
| 接地端口 | 3 ，4 ，5 ， 6 |
功能示意图
参考实物图
外形结构图（mm）

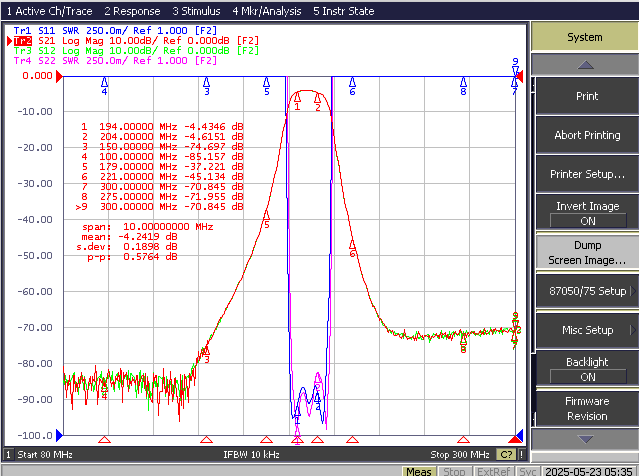

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
