耦合器
1~18GHz,耦合度 30dB,SMA,50W
- ZDC25-30M1-18G-1025
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 插入损耗 | 1.1 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 15 | dB@1-8G | ||
| 方向性 | 10 | dB@8-18G | ||
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 50W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |
典型测试数据
| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S12 方向性 |
| 0.01 | 1.01 | 1.12 | -0.01 | -71.20 | -3.28 |
| 1.44 | 1.02 | 1.09 | -0.20 | -30.00 | -27.57 |
| 2.87 | 1.02 | 1.08 | -0.28 | -30.00 | -19.78 |
| 4.29 | 1.02 | 1.04 | -0.35 | -29.95 | -23.03 |
| 5.72 | 1.04 | 1.01 | -0.42 | -30.08 | -23.17 |
| 7.15 | 1.08 | 1.02 | -0.49 | -30.43 | -17.92 |
| 8.58 | 1.11 | 1.07 | -0.55 | -30.82 | -16.49 |
| 10.01 | 1.08 | 1.03 | -0.60 | -30.43 | -16.52 |
| 11.43 | 1.14 | 1.16 | -0.67 | -30.44 | -13.83 |
| 12.86 | 1.09 | 1.18 | -0.71 | -30.49 | -12.96 |
| 14.29 | 1.04 | 1.18 | -0.76 | -30.30 | -13.66 |
| 15.72 | 1.12 | 1.14 | -0.82 | -30.52 | -14.53 |
| 17.14 | 1.29 | 1.16 | -0.93 | -30.90 | -12.59 |
| 18.57 | 1.10 | 1.22 | -0.93 | -30.83 | -10.68 |
| 20.00 | 1.14 | 1.14 | -0.99 | -30.93 | -10.14 |

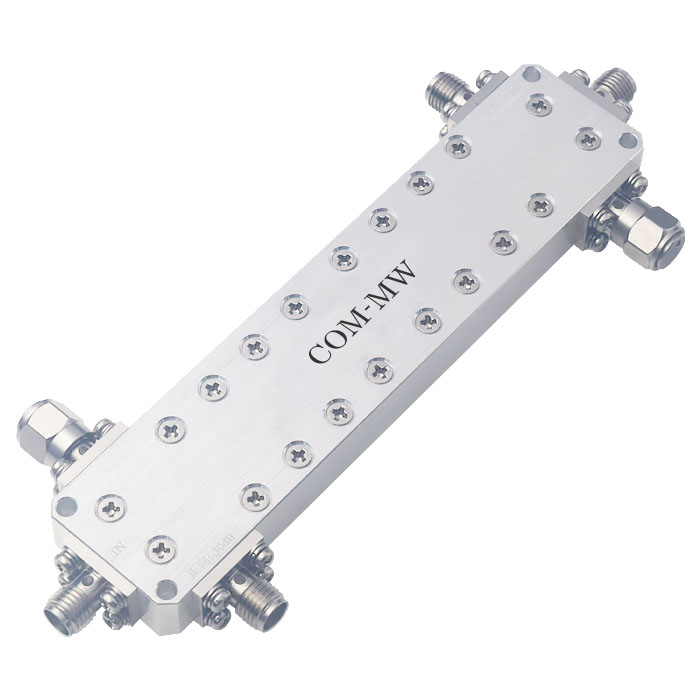

参考实物图
外形结构图（mm）

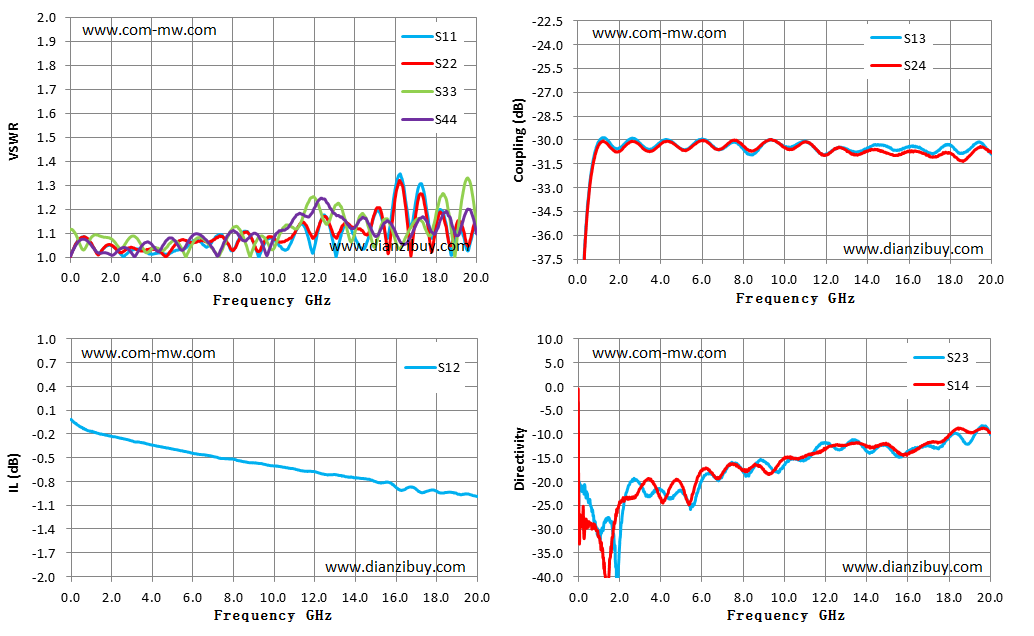

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
