产品
滤波器
阻带频率3300~3800MHz, ≥50dB, 通带频率DC~3250MHz, 3850~8000MHz, SMA
- K6-3300-3800-50S5020-007
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 3300 | ~ | 3800 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3250 | MHz | |
| 通带频率 | 3850 | ~ | 8000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 20W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3200 | -0.55 | 1.47 |
| 3250 | -2.48 | 1.36 |
| 3260 | -5.75 | 5.25 |
| 3270 | -10.66 | 8.94 |
| 3280 | -22.47 | 19.38 |
| 3300 | -67.25 | 44.31 |
| 3400 | -63.60 | 43.32 |
| 3500 | -74.44 | 33.88 |
| 3600 | -78.02 | 47.42 |
| 3800 | -76.85 | 48.87 |
| 3820 | -22.75 | 20.55 |
| 3830 | -11.43 | 9.86 |
| 3840 | -5.05 | 6.34 |
| 3850 | -2.57 | 1.34 |
| 3900 | -0.79 | 1.42 |
参考实物图
外形结构图（mm）

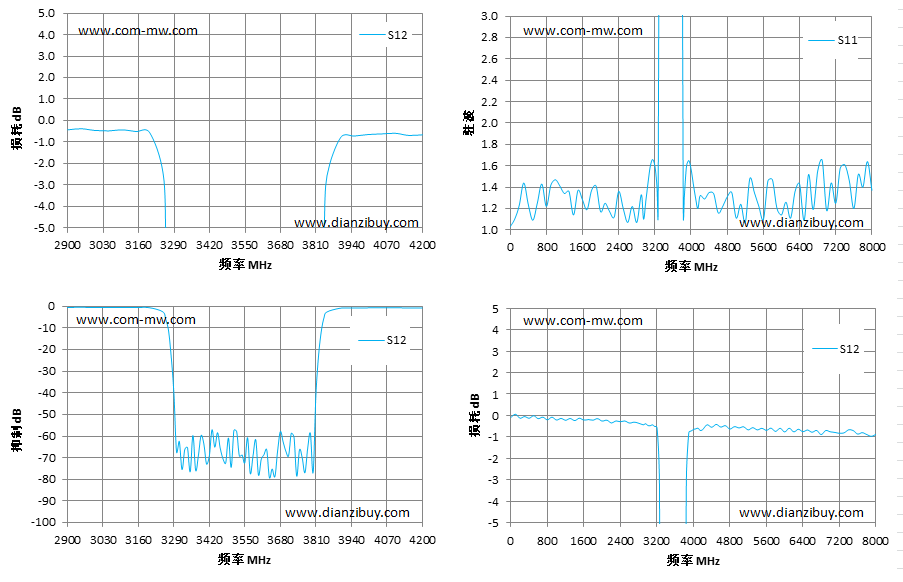

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
