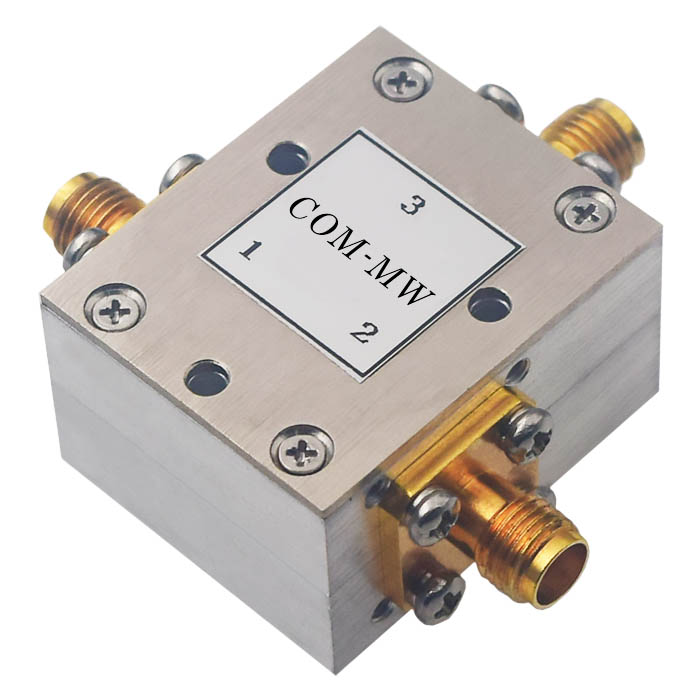

工作频率3000~6000MHz, 通过功率10W, SMA
宽带,大功率。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 3000 | ~ | 6000 | MHz |
插入损耗 | 0.6 | dB | ||
隔离度 | 18 | dB | ||
驻波比 | 1.45 |
通过功率 | 10W设计保证 |
传输方向 | 逆时针 |
接口形式 | SMA-K |
阻抗 | 50Ω |
工作温度 | -20~+60℃设计保证 |
其它 | 极限温度下,指标会恶化20% |

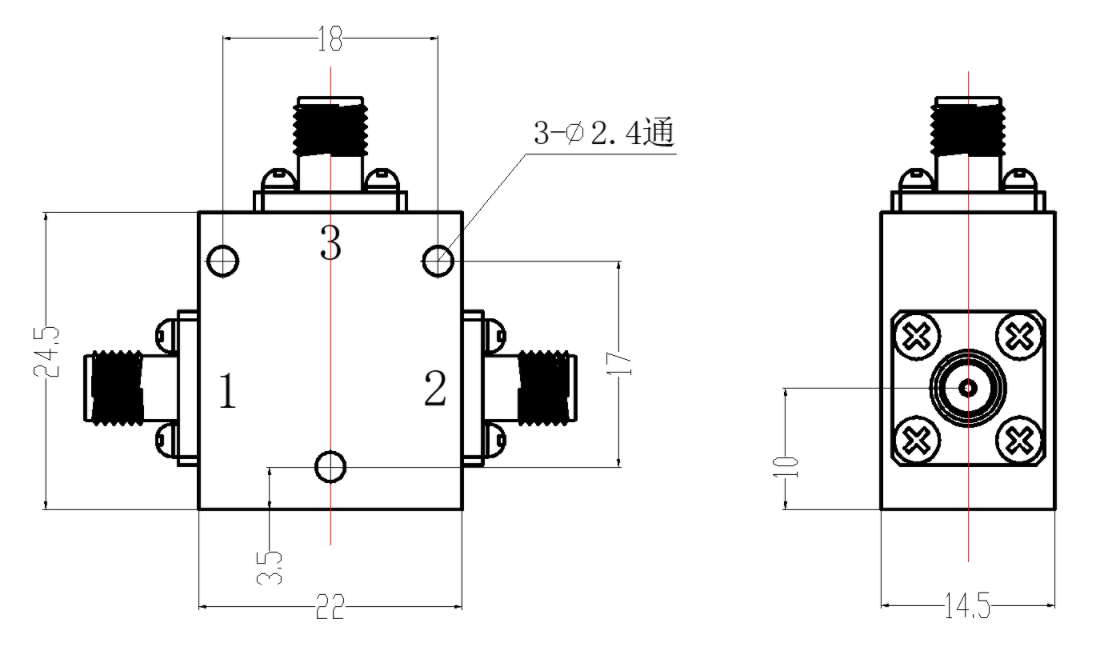

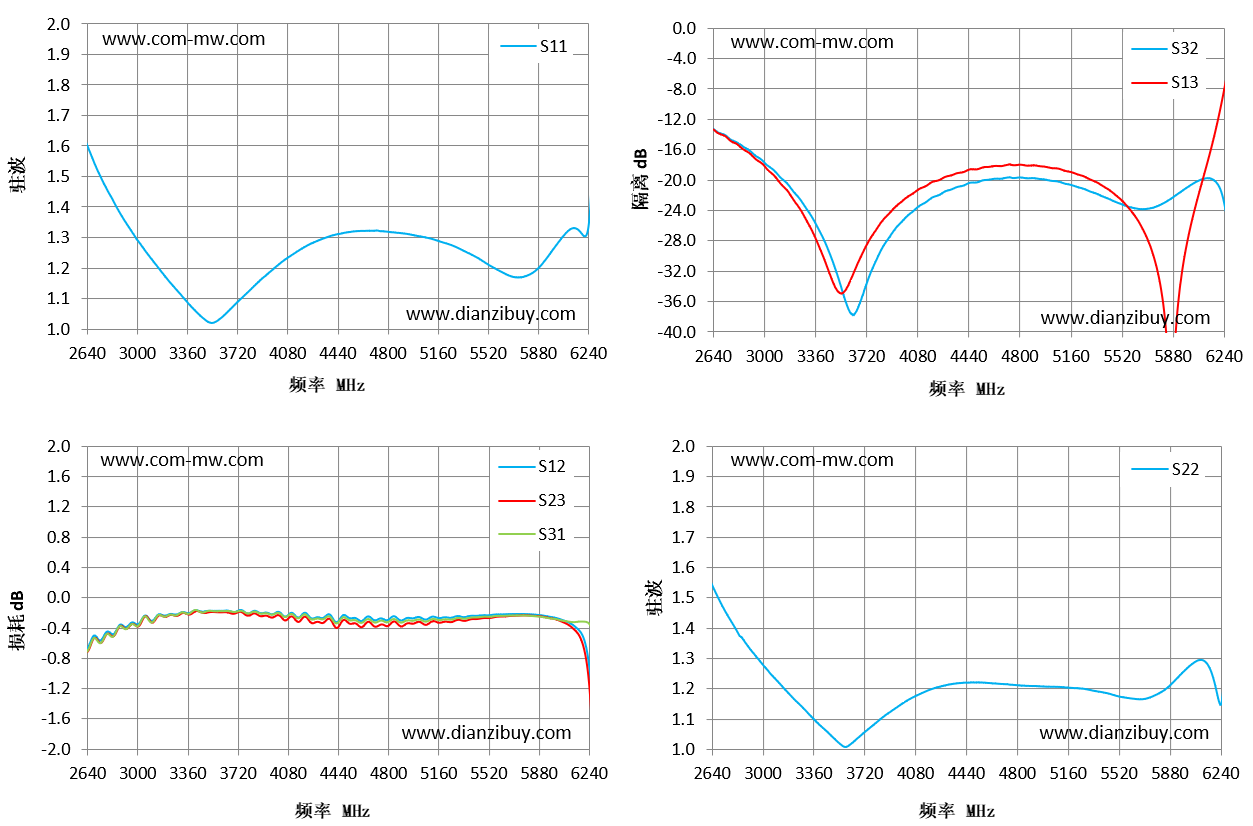

频率 MHz | S11 驻波 | S12 损耗 dB | S32 隔离 dB | S22 驻波 |
---|---|---|---|---|
2640 | 1.6 | -0.67 | -13.25 | 1.54 |
2897 | 1.36 | -0.37 | -16.11 | 1.34 |
3154 | 1.2 | -0.22 | -20.26 | 1.2 |
3411 | 1.06 | -0.17 | -27.54 | 1.08 |
3669 | 1.07 | -0.18 | -36.38 | 1.03 |
3926 | 1.18 | -0.2 | -26.24 | 1.13 |
4183 | 1.26 | -0.22 | -22.25 | 1.2 |
4440 | 1.31 | -0.31 | -20.34 | 1.22 |
4697 | 1.32 | -0.3 | -19.67 | 1.22 |
4954 | 1.31 | -0.27 | -19.83 | 1.21 |
5211 | 1.28 | -0.26 | -20.9 | 1.2 |
5469 | 1.23 | -0.24 | -22.75 | 1.18 |
5726 | 1.17 | -0.22 | -23.64 | 1.17 |
5983 | 1.26 | -0.26 | -20.9 | 1.26 |
6240 | 1.34 | -0.97 | -22.96 | 1.15 |
安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
