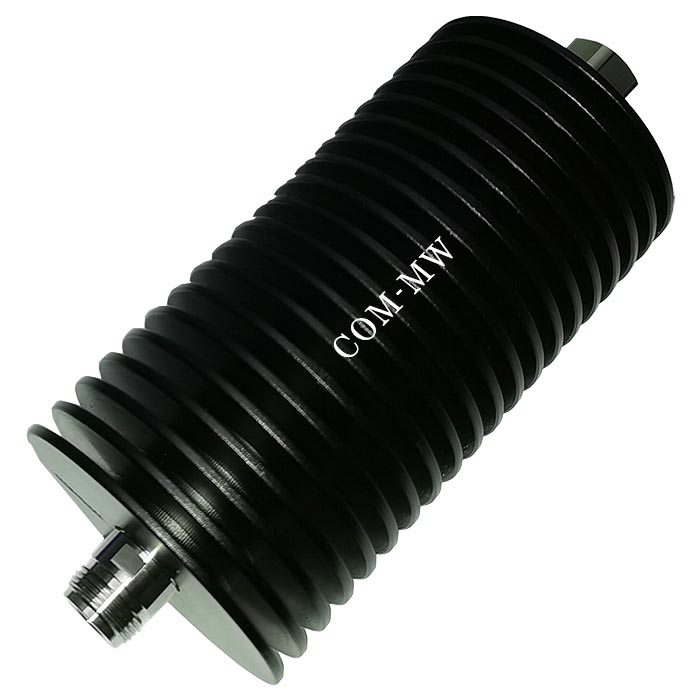

工作频率DC~6GHz, 衰减度30±0.75dB, 功率容量100W, 阻抗50Ω, N -K
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | DC | ~ | 6 | GHz |
衰减度 | 30±0.75 | dB | ||
驻波比 | 1.2 |
功率容量 | 100W设计保证 |
阻抗 | 50Ω |
接口形式 | N -K |
接口材质 | 不锈钢 |
表面 | 黑色 |
产品外壳材料 | 铝 |
工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

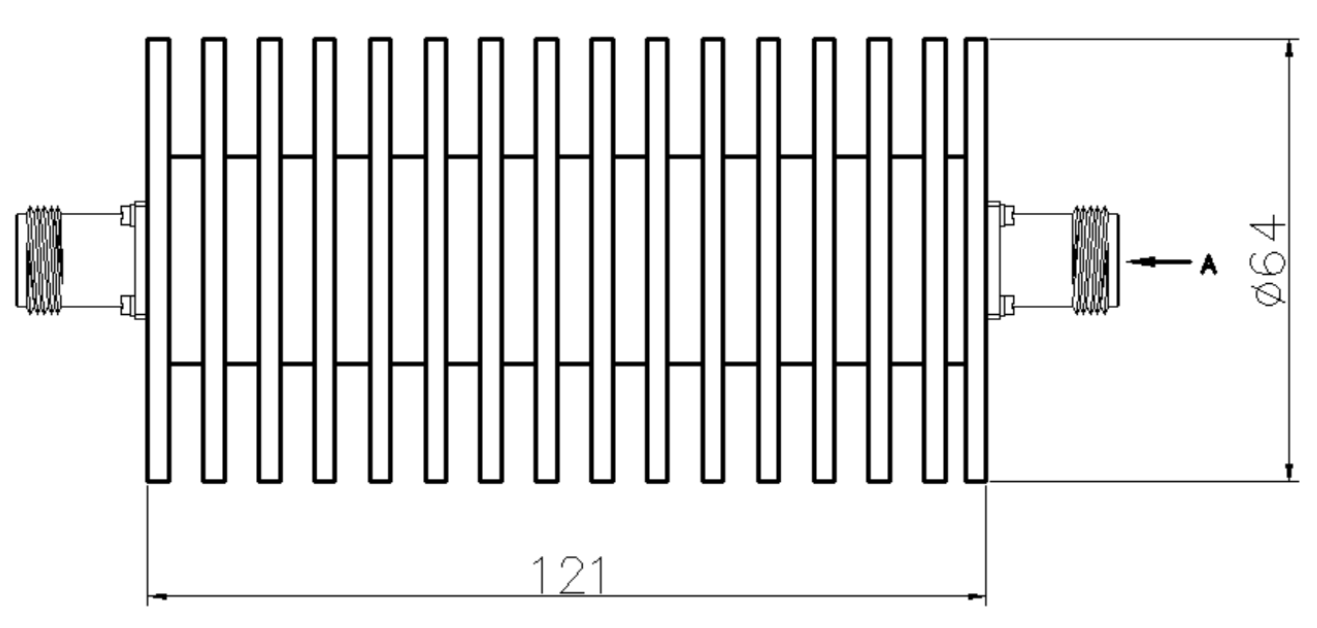

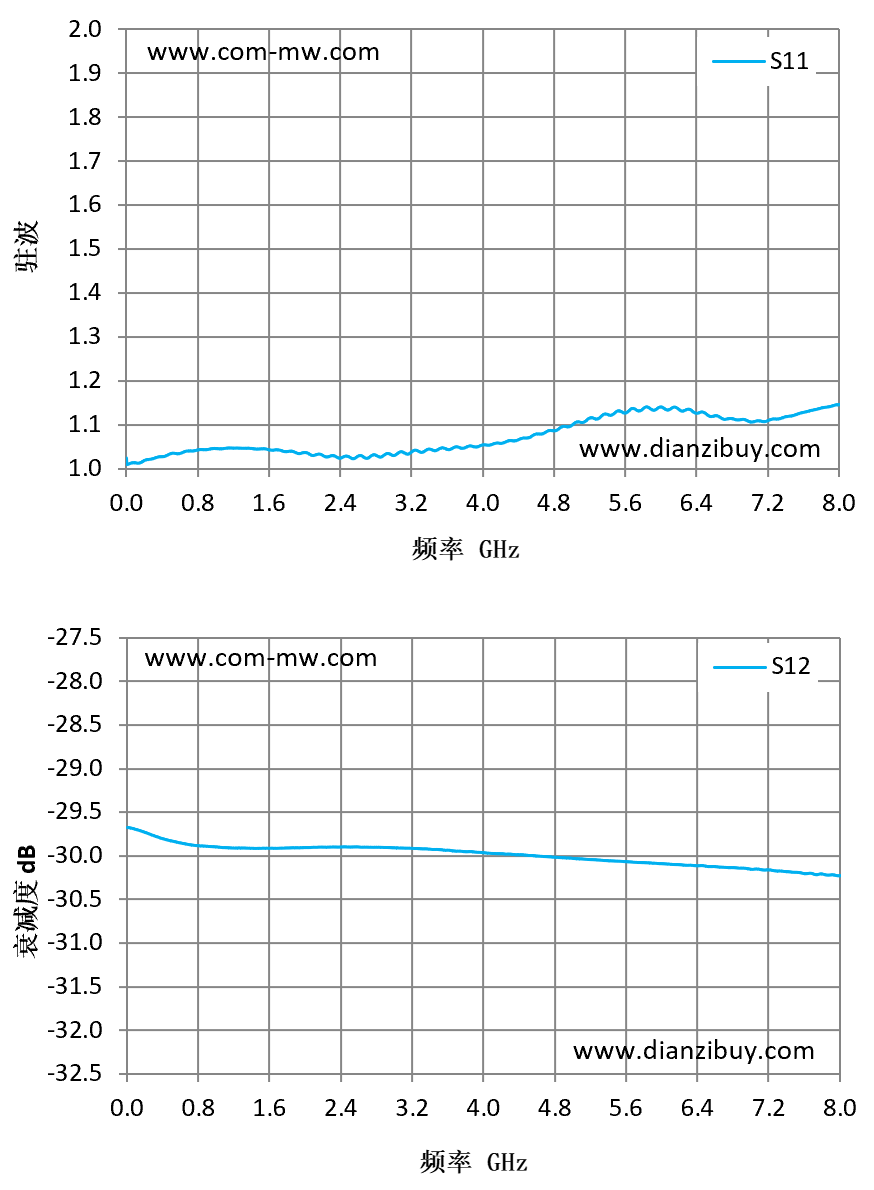

频率 GHz | S11 驻波 | S12 衰减度 dB |
---|---|---|
0.01 | 1.02 | -29.67 |
0.57 | 1.03 | -29.85 |
1.14 | 1.05 | -29.91 |
1.71 | 1.04 | -29.91 |
2.29 | 1.03 | -29.9 |
2.86 | 1.03 | -29.9 |
3.43 | 1.04 | -29.93 |
4 | 1.05 | -29.96 |
4.57 | 1.08 | -30 |
5.14 | 1.11 | -30.04 |
5.71 | 1.14 | -30.07 |
6.29 | 1.13 | -30.11 |
6.86 | 1.11 | -30.14 |
7.43 | 1.12 | -30.18 |
8 | 1.15 | -30.23 |
