产品
滤波器
阻带频率617~652MHz, ≥50dB, 通带频率DC~587MHz, 682~3000MHz, SMA
- K6-617-652-30S5050-005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 617 | ~ | 652 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 587 | MHz | |
| 通带频率 | 682 | ~ | 3000 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 500 | -0.22 | 1.39 |
| 550 | -0.33 | 1.31 |
| 587 | -2.41 | 1.29 |
| 597 | -4.25 | 3.74 |
| 607 | -13.07 | 18.25 |
| 617 | -72.67 | 35.96 |
| 625 | -61.91 | 32.5 |
| 635 | -60.36 | 35.43 |
| 645 | -59.30 | 30.8 |
| 652 | -67.32 | 46.04 |
| 662 | -12.58 | 18.75 |
| 672 | -4.08 | 3.63 |
| 682 | -2.07 | 1.33 |
| 700 | -0.41 | 1.14 |
| 750 | -0.29 | 1.42 |

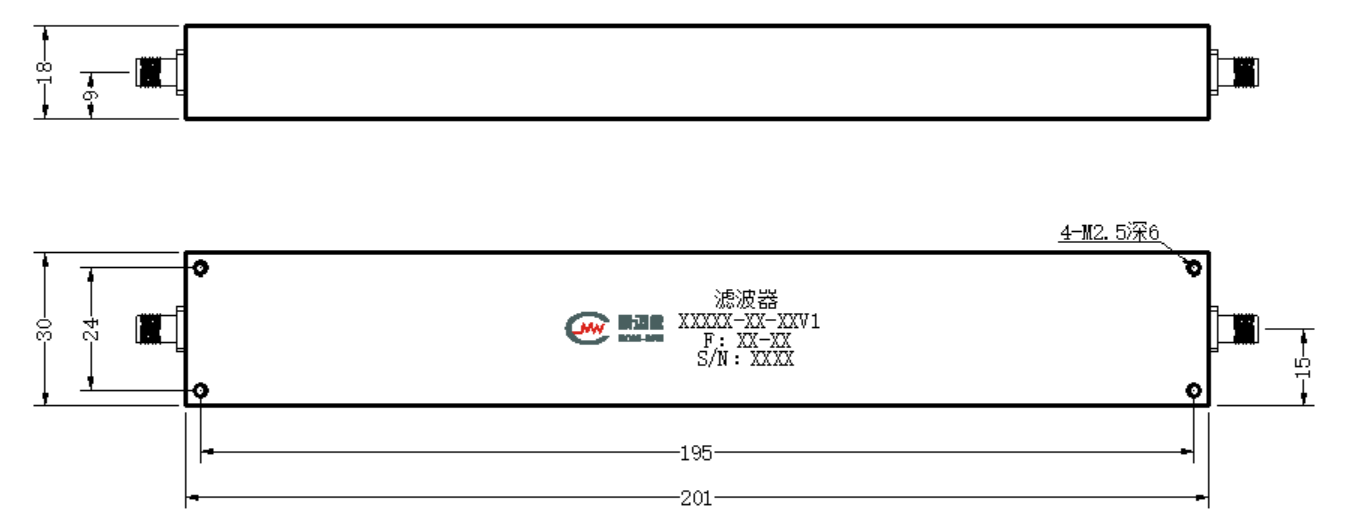

外形结构图（mm）

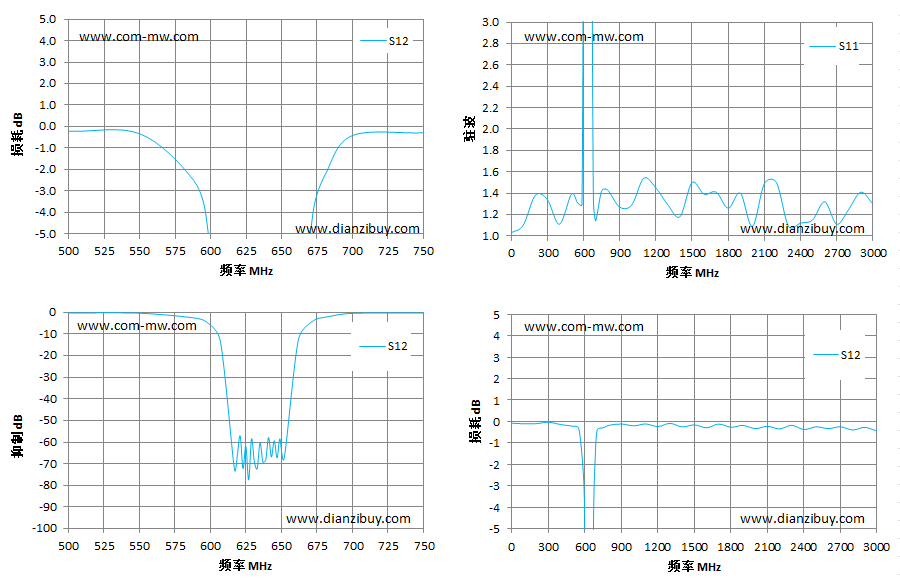

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
