滤波器
通带频率 1180~1220MHz,DC-900MHz≥45dB,1575-2000MHz≥38dB,SMA
- ZBF5-L1200-40-3808
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1180 | ~ | 1220 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-900 | MHz≥ | 45 | dB | ||
| 带外抑制 | 1575-2000 | MHz≥ | 38 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-MF or JK |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.90 | 63.35 | 51.17 | -80.16 | -80.16 | 11.92 |
| 0.94 | 54.38 | 62.72 | -69.87 | -69.87 | 0.79 |
| 0.99 | 43.65 | 36.56 | -60.73 | -60.73 | 0.93 |
| 1.03 | 37.66 | 27.33 | -49.04 | -49.04 | 1.24 |
| 1.07 | 28.60 | 23.82 | -37.53 | -37.53 | 2.12 |
| 1.11 | 13.68 | 11.92 | -19.03 | -19.03 | 6.70 |
| 1.16 | 1.19 | 1.13 | -2.34 | -2.34 | 10.07 |
| 1.20 | 1.18 | 1.17 | -1.89 | -1.89 | 7.75 |
| 1.24 | 1.32 | 1.10 | -2.19 | -2.19 | 8.04 |
| 1.29 | 16.00 | 12.72 | -13.41 | -13.41 | 4.85 |
| 1.33 | 31.78 | 25.46 | -22.45 | -22.45 | 2.25 |
| 1.37 | 39.46 | 28.25 | -29.99 | -29.99 | 1.29 |
| 1.41 | 40.30 | 24.79 | -35.34 | -35.34 | 0.94 |
| 1.46 | 40.13 | 26.40 | -39.89 | -39.89 | 0.80 |
| 1.50 | 39.01 | 31.22 | -42.83 | -42.83 | 0.73 |

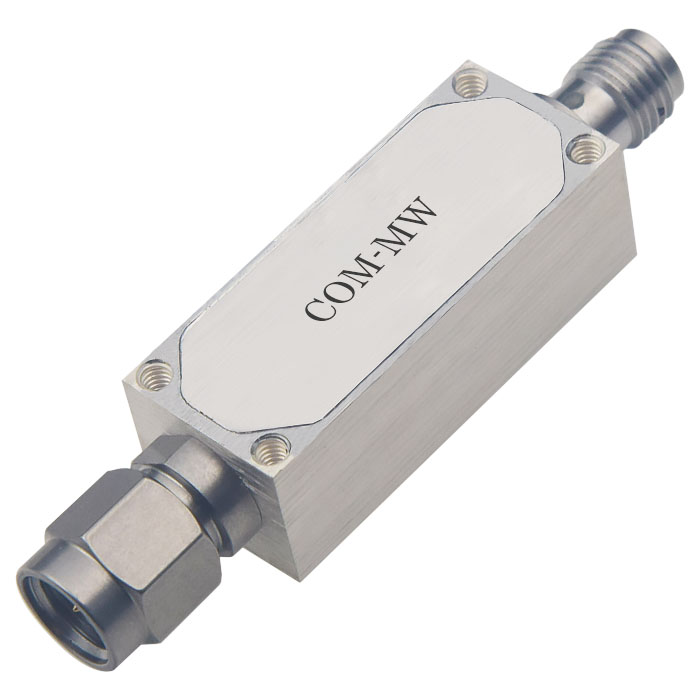

参考实物图

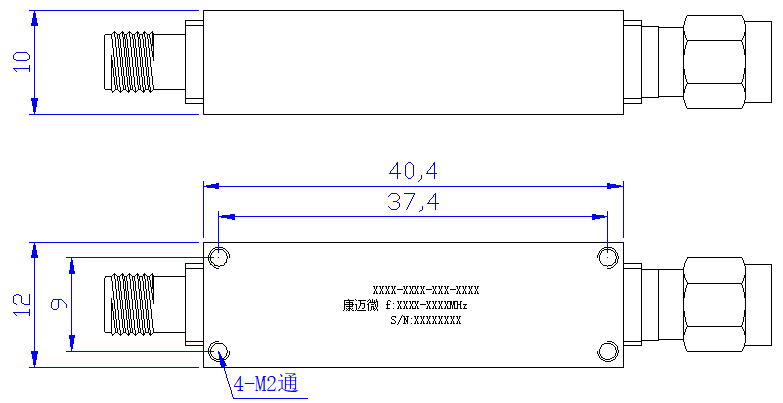

外形结构图（mm）

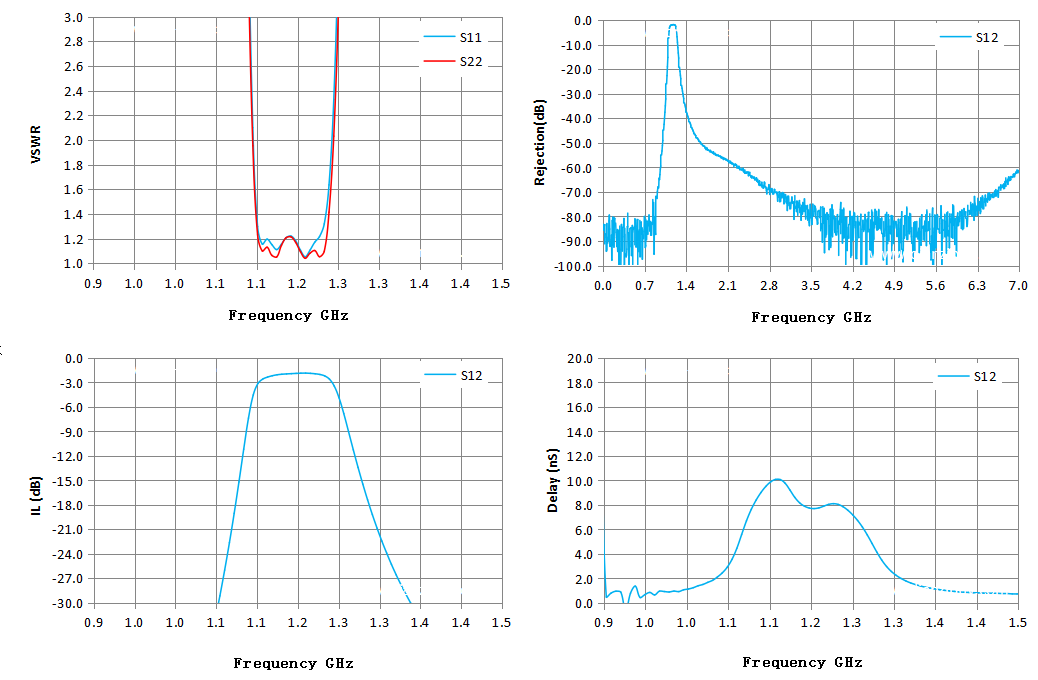

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
