产品
滤波器
阻带频率1900~1930MHz, ≥60dB, 通带频率DC~1885MHz, 1945~6000MHz, SMA
- K6-1900-1930-15S6050-005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1900 | ~ | 1930 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1885 | MHz | |
| 通带频率 | 1945 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1850 | -0.32 | 1.33 |
| 1885 | -1.76 | 1.29 |
| 1890 | -3.63 | 3.35 |
| 1895 | -16.54 | 21.77 |
| 1900 | -81.48 | 38.23 |
| 1905 | -78.85 | 48.19 |
| 1910 | -84.37 | 47.02 |
| 1915 | -76.41 | 43.89 |
| 1920 | -67.37 | 48.02 |
| 1925 | -76.78 | 35.43 |
| 1930 | -86.26 | 33.36 |
| 1935 | -18.36 | 22.51 |
| 1940 | -3.51 | 5.13 |
| 1945 | -1.88 | 1.26 |
| 2000 | -0.38 | 1.48 |
参考实物图

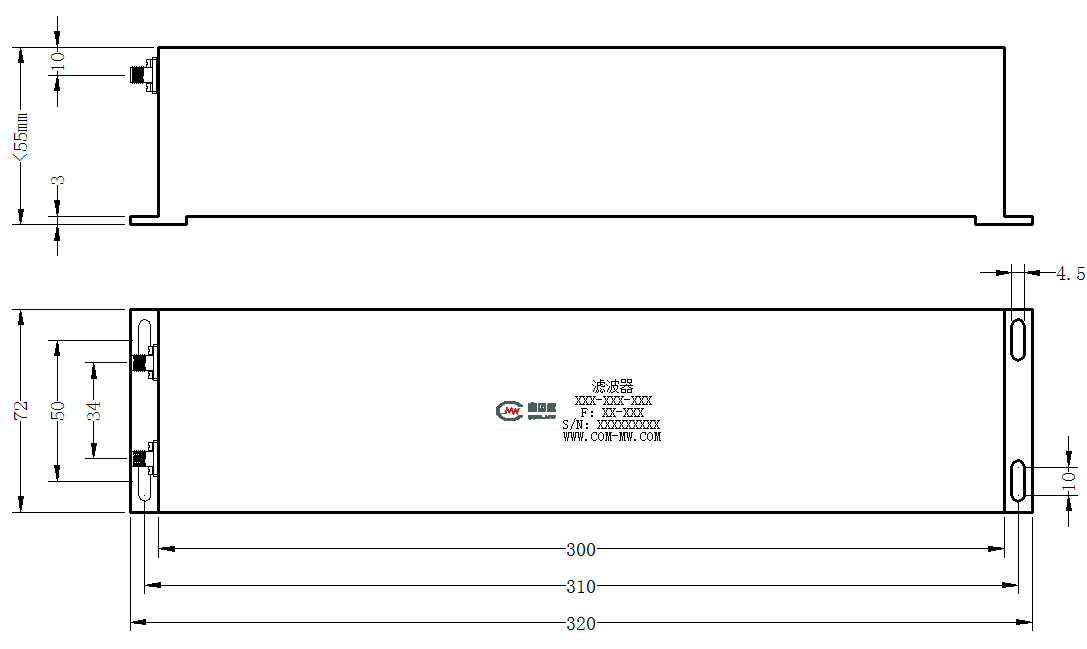

外形结构图（mm）

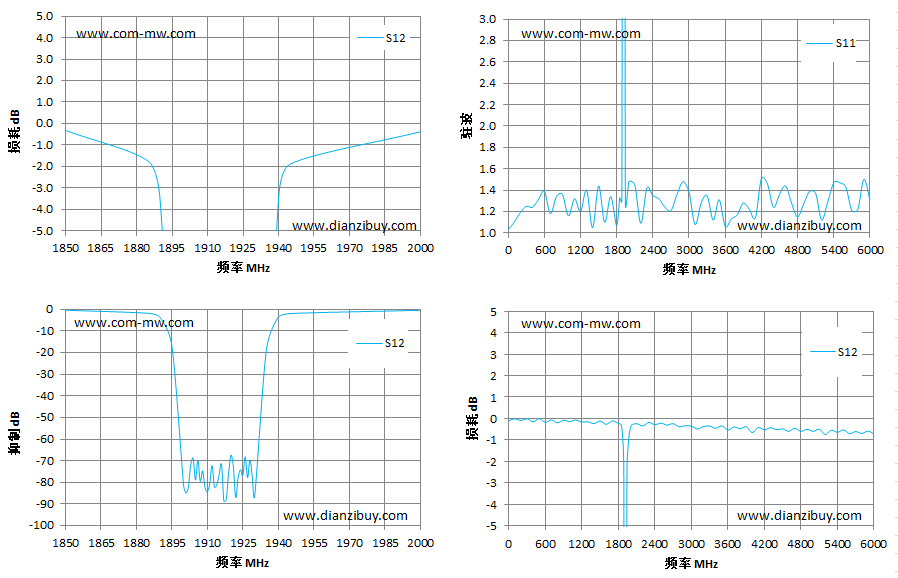

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
