低噪声放大器
1500~2700MHz, 增益25dB, 噪声系数2dB, P-1dB功率15dBm, SMA
- DLNA8-1500-2700-2312
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1500 | ~ | 2700 | MHz |
| 增益 | 25 | dB | ||
| 增益平坦度 | 3 | 4 | dB | |
| 噪声系数 | 2 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 15 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 反向隔离 | 50dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 噪声 dB | P-1 1dB功率 dBm |
| 1500 | 1.79 | 1.65 | 31.25 | 0.72 | 20.68 |
| 1586 | 1.78 | 1.76 | 30.91 | 0.67 | 20.59 |
| 1671 | 1.77 | 1.85 | 30.57 | 0.63 | 20.8 |
| 1757 | 1.74 | 1.9 | 30.11 | 0.61 | 20.7 |
| 1843 | 1.71 | 1.9 | 29.9 | 0.63 | 20.7 |
| 1929 | 1.69 | 1.88 | 29.87 | 0.63 | 20.92 |
| 2014 | 1.68 | 1.86 | 29.74 | 0.72 | 21 |
| 2100 | 1.66 | 1.82 | 29.55 | 0.78 | 20.81 |
| 2186 | 1.66 | 1.78 | 29.14 | 0.95 | 20.98 |
| 2271 | 1.66 | 1.74 | 28.72 | 1 | 21.19 |
| 2357 | 1.68 | 1.69 | 28.56 | 1.03 | 21.3 |
| 2443 | 1.73 | 1.67 | 28.35 | 1.1 | 21.2 |
| 2529 | 1.77 | 1.66 | 28.3 | 1.12 | 21.09 |
| 2614 | 1.82 | 1.69 | 28.35 | 1.19 | 21.05 |
| 2700 | 1.88 | 1.75 | 28.09 | 1.19 | 21.1 |

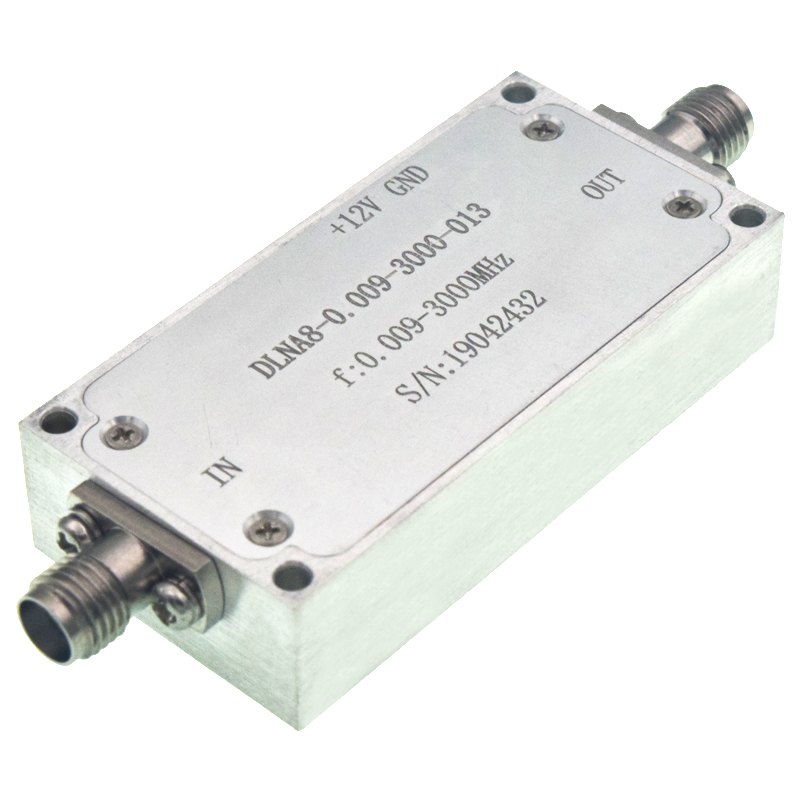

参考实物图
外形结构图（mm）

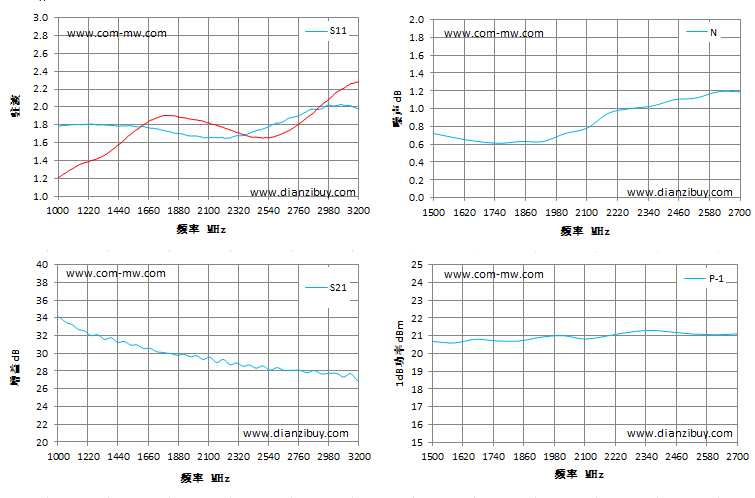

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
