产品
滤波器
通带频率 2.4~18GHz,2200MHz≥50dBc,DC-2180MHz≥60dBc,SMA
- ZHPF-BM2.4-18G-1593
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.4 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | 2200 | MHz≥ | 50 | dBc | ||
| 带外抑制 | DC-2180 | MHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.10 | 815.57 | 426.45 | -97.25 | -97.25 | 2.87 |
| 1.59 | 187.83 | 13258.10 | -97.61 | -97.61 | -0.05 |
| 3.09 | 1.25 | 1.24 | -0.53 | -0.53 | 1.00 |
| 4.58 | 1.12 | 1.14 | -0.18 | -0.18 | 0.46 |
| 6.07 | 1.07 | 1.08 | -0.14 | -0.14 | 0.33 |
| 7.56 | 1.26 | 1.27 | -0.13 | -0.13 | 0.32 |
| 9.06 | 1.00 | 1.07 | -0.12 | -0.12 | 0.28 |
| 10.55 | 1.31 | 1.35 | -0.01 | -0.01 | 0.26 |
| 12.04 | 1.08 | 1.13 | -0.12 | -0.12 | 0.26 |
| 13.54 | 1.05 | 1.04 | -0.13 | -0.13 | 0.29 |
| 15.03 | 1.50 | 1.51 | -0.42 | -0.42 | 0.34 |
| 16.52 | 1.41 | 1.45 | -0.38 | -0.38 | 0.37 |
| 18.01 | 1.22 | 1.06 | -0.81 | -0.81 | 0.64 |
| 19.51 | 116.31 | 56.56 | -70.34 | -70.34 | 0.86 |
| 21.00 | 13.72 | 23.88 | -16.47 | -16.47 | 1.51 |

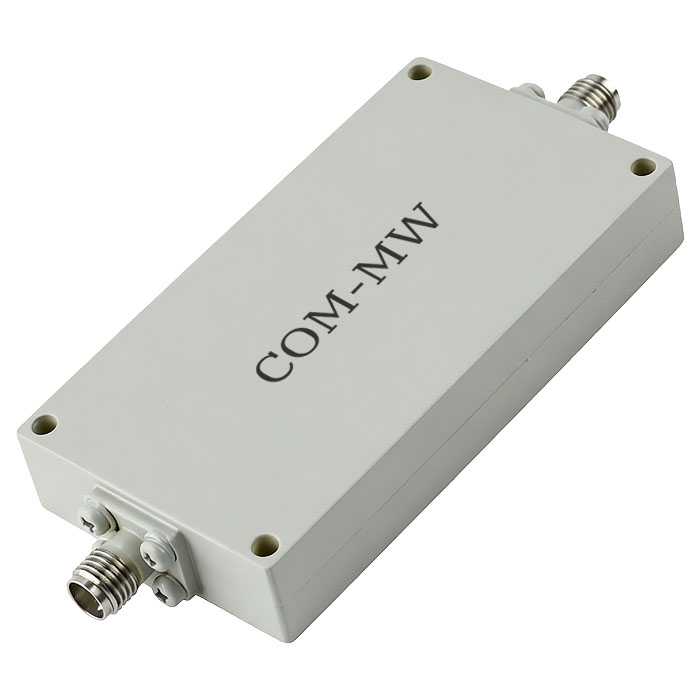

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
