26.5~40GHz, 反射式, 50ms, 波导口
- ZS7-C26.5-40G-2116
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 26.5 | ~ | 40 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 55 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 开关路数 | 双刀双掷 |
| 开关特性 | 反射式 |
| 开关时间 | 50ms |
| 接口形式 | 波导口 |
| 波导口型号 | BJ320 |
| 表面 | 灰色 |
| 预估重量 | 600g |
| 功率容量 | dBm设计保证 |
| 产品外壳材料 | 铜H62 |
| 工作电压 | +28V |
| 工作电流 | 625mA |
| 工作温度 | -40~+75℃设计保证 |
| 储存温度 | -45~+85℃设计保证 |
| 开关寿命 | 10万次 |
控制电路示意图
参考实物图

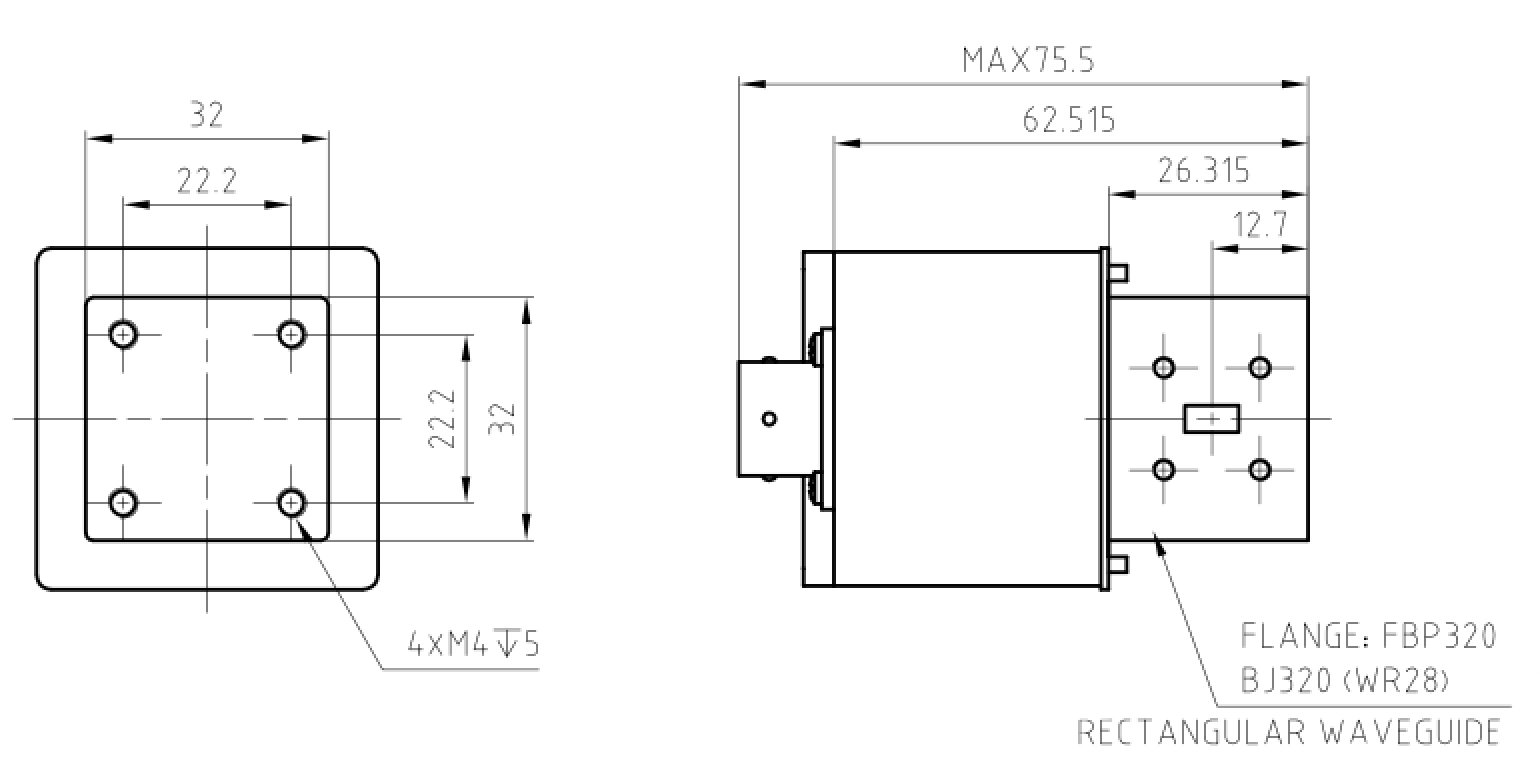

外形结构图（mm）
开关结构图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
