滤波器
通带频率 4.2~20GHz,DC-3.8GHz≥50dB,SMA
- ZHPF1-M4.2-20G-496
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.2 | ~ | 20 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-3.8 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12损耗 dB | S12 时延 ns |
| 0.01 | 111.8 | 3165.41 | -63.91 | 0.41 |
| 1.79 | 84.39 | 60.14 | -65.88 | -0.87 |
| 3.57 | 21.02 | 25.74 | -75.59 | 1.82 |
| 5.36 | 1.2 | 1.2 | -0.94 | 0.57 |
| 7.14 | 1.13 | 1.13 | -0.71 | 0.39 |
| 8.93 | 1.15 | 1.15 | -0.82 | 0.34 |
| 10.71 | 1.1 | 1.06 | -0.59 | 0.32 |
| 12.5 | 1.02 | 1.04 | -0.64 | 0.31 |
| 14.29 | 1.22 | 1.23 | -0.64 | 0.29 |
| 16.07 | 1.19 | 1.19 | -0.87 | 0.3 |
| 17.86 | 1.33 | 1.33 | -0.76 | 0.29 |
| 19.64 | 1.25 | 1.24 | -0.86 | 0.3 |
| 21.43 | 1.04 | 1.1 | -0.81 | 0.31 |
| 23.21 | 2.66 | 1.44 | -2.42 | 0.33 |
| 25 | 6.1 | 4.45 | -13.7 | 0.39 |

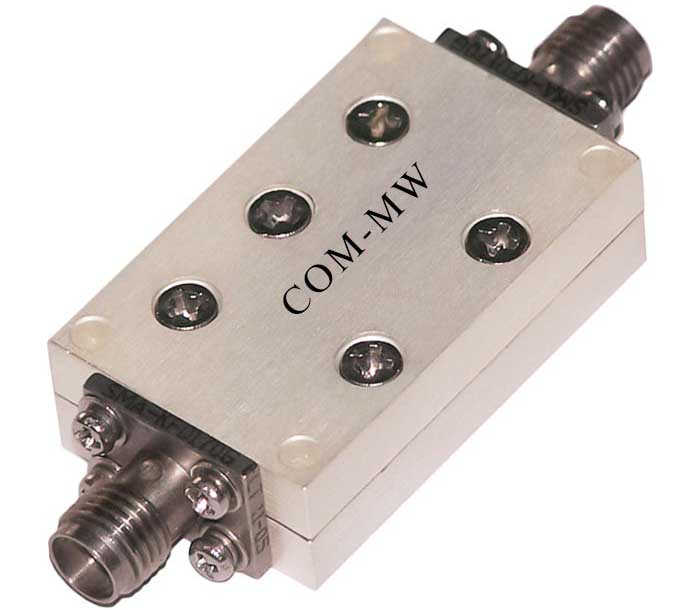

参考实物图
外形结构图（mm）

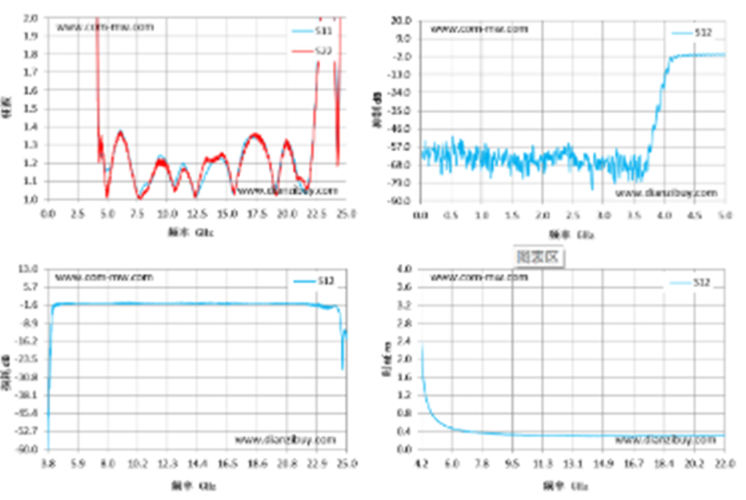

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
