通带频率 17.9~40GHz,DC-16.2GHz≥60dB,16.2-17GHz≥30dB,2.92
- ZHPF4-M17.9-40G-1760
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.9 | ~ | 40 | GHz |
| 通带损耗 | 17.9-18 | GHz | 2.5 | dB | ||
| 通带损耗 | 18-19.5 | GHz | 2 | dB | ||
| 通带损耗 | 19.5-40 | GHz | 1 | dB | ||
| 带外抑制 | DC-16.2 | GHz≥ | 60 | dB | ||
| 带外抑制 | 16.2-17 | GHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.7 |
其它参数
| 接口形式 | 2.92-F or K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -10~+70℃设计保证 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 336.69 | 458.88 | -68.15 | -68.15 | -11.97 |
| 3.14 | 94.38 | 102.23 | -80.42 | -80.42 | -2.85 |
| 6.24 | 964.69 | 7401.42 | -86.07 | -86.07 | -6.63 |
| 9.35 | 695.58 | 412.23 | -80.31 | -80.31 | 2.41 |
| 12.45 | 59.62 | 51.46 | -77.46 | -77.46 | -0.67 |
| 15.56 | 72.68 | 51.62 | -110.26 | -110.26 | 8.76 |
| 18.66 | 1.59 | 1.53 | -1.01 | -1.01 | 0.41 |
| 21.77 | 1.35 | 1.36 | -0.54 | -0.54 | 0.15 |
| 24.87 | 1.16 | 1.16 | -0.39 | -0.39 | 0.10 |
| 27.98 | 1.53 | 1.52 | -0.55 | -0.55 | 0.08 |
| 31.08 | 1.25 | 1.22 | -0.47 | -0.47 | 0.07 |
| 34.19 | 1.18 | 1.16 | -0.46 | -0.46 | 0.07 |
| 37.29 | 1.22 | 1.29 | -0.55 | -0.55 | 0.06 |
| 40.40 | 1.27 | 1.33 | -0.66 | -0.66 | 0.06 |
| 43.50 | 2.67 | 1.39 | -3.75 | -3.75 | -0.07 |

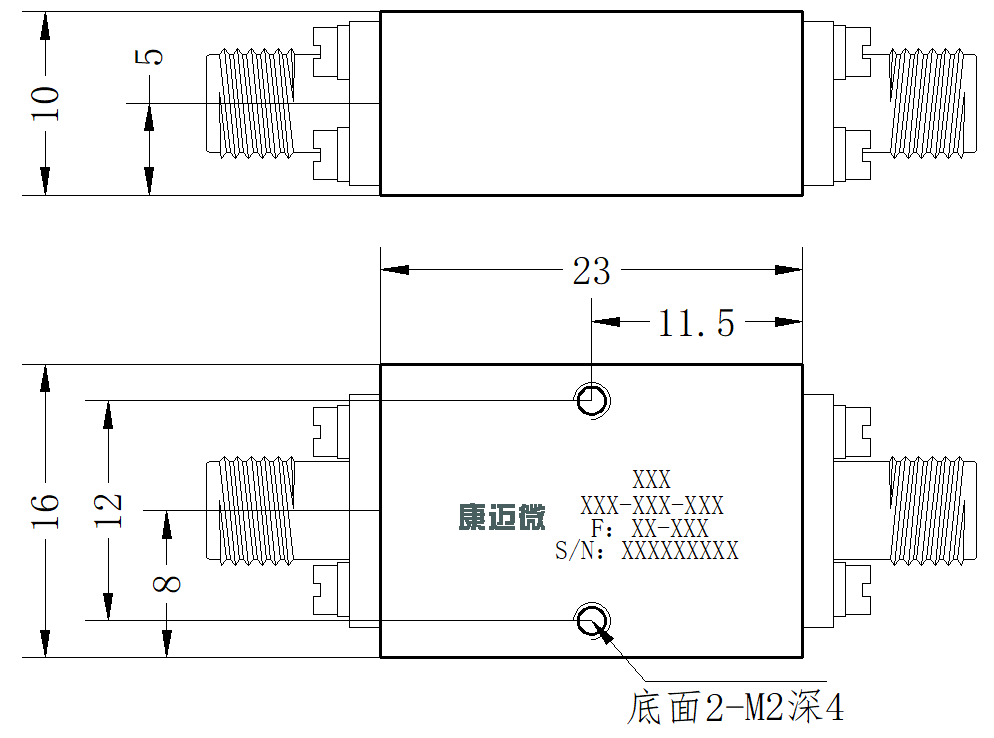

外形结构图（mm）

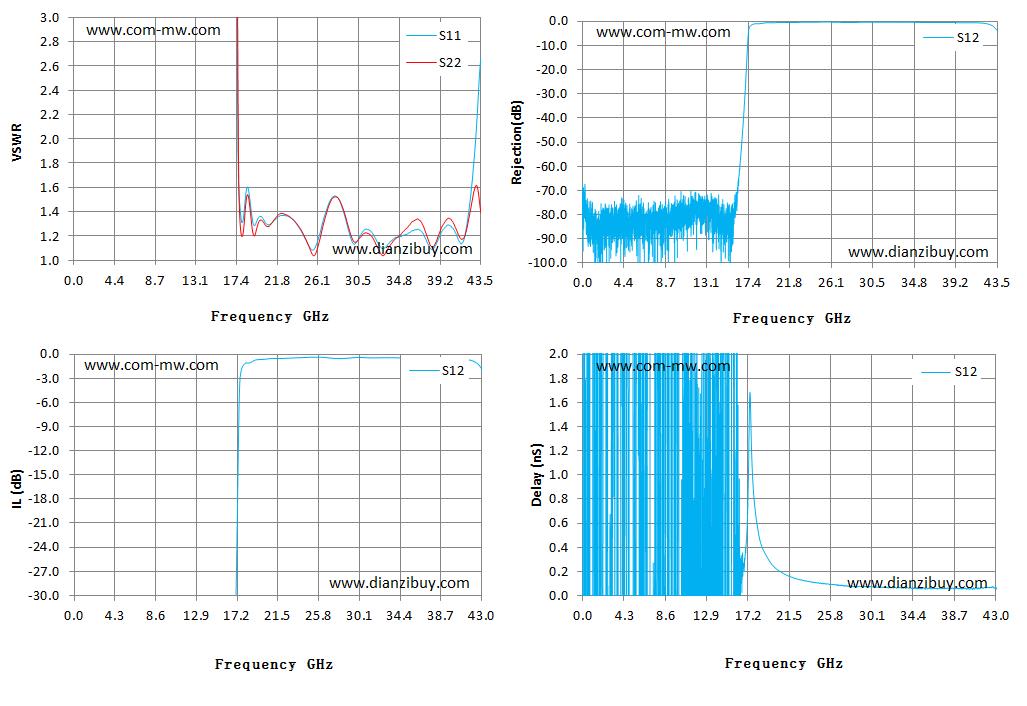

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
