产品
滤波器
通带频率1400~2800MHz, DC-1200MHz≥50dB, 3.2-6GHz≥50dB, SMA-K
- ZBF14-L2100-1400-244
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1400 | ~ | 2800 | MHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-1200 | MHz≥ | 50 | dB | ||
| 带外抑制 | 3.2-6 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1200 | 162.62 | 118.66 | -63.93 | -4.05 |
| 1343 | 9.84 | 7.6 | -8.17 | 3.89 |
| 1486 | 1.41 | 1.44 | -0.78 | 2.53 |
| 1629 | 1.25 | 1.26 | -0.58 | 1.65 |
| 1771 | 1.41 | 1.4 | -0.59 | 1.36 |
| 1914 | 1.35 | 1.35 | -0.59 | 1.24 |
| 2057 | 1.16 | 1.2 | -0.52 | 1.19 |
| 2200 | 1.07 | 1.1 | -0.51 | 1.2 |
| 2343 | 1.28 | 1.29 | -0.6 | 1.25 |
| 2486 | 1.25 | 1.3 | -0.66 | 1.38 |
| 2629 | 1.32 | 1.36 | -0.85 | 1.61 |
| 2771 | 1.27 | 1.27 | -1.12 | 2.29 |
| 2914 | 3.46 | 6.17 | -5.64 | 3.35 |
| 3057 | 17.91 | 50.58 | -29.54 | 1.68 |
| 3200 | 52.2 | 111.01 | -58.93 | 0.79 |
参考实物图

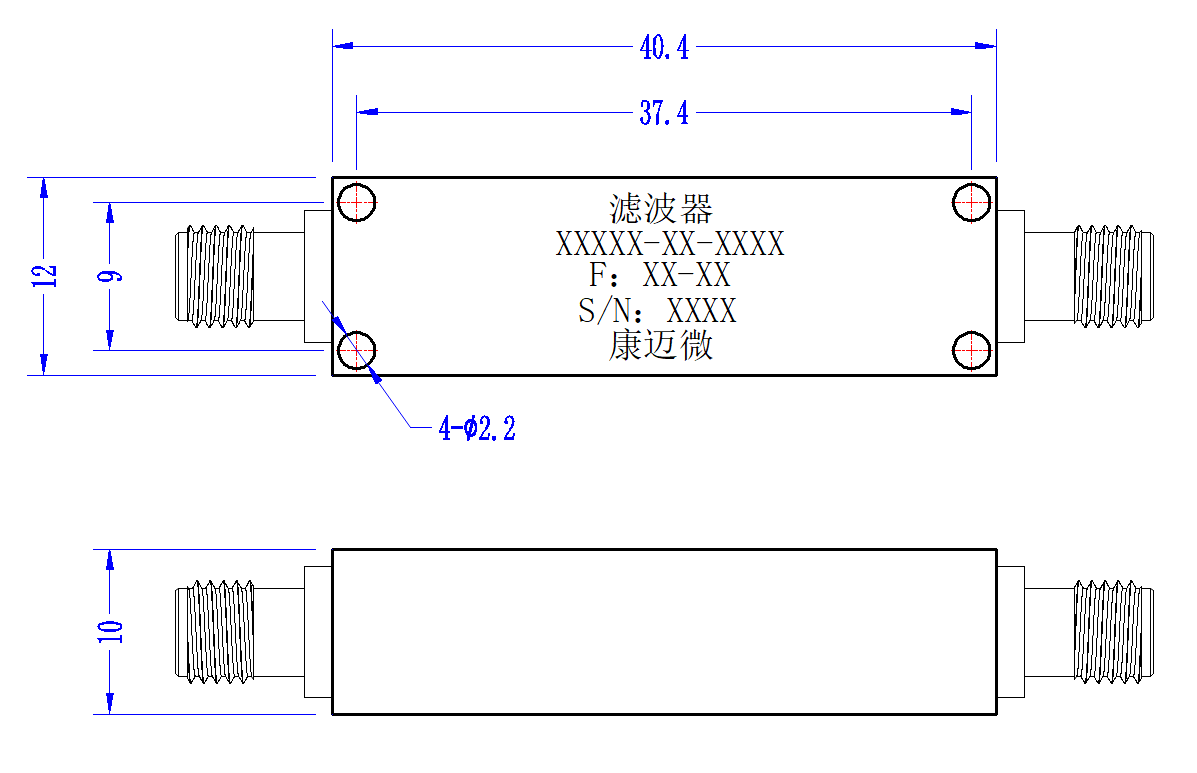

外形结构图（mm）

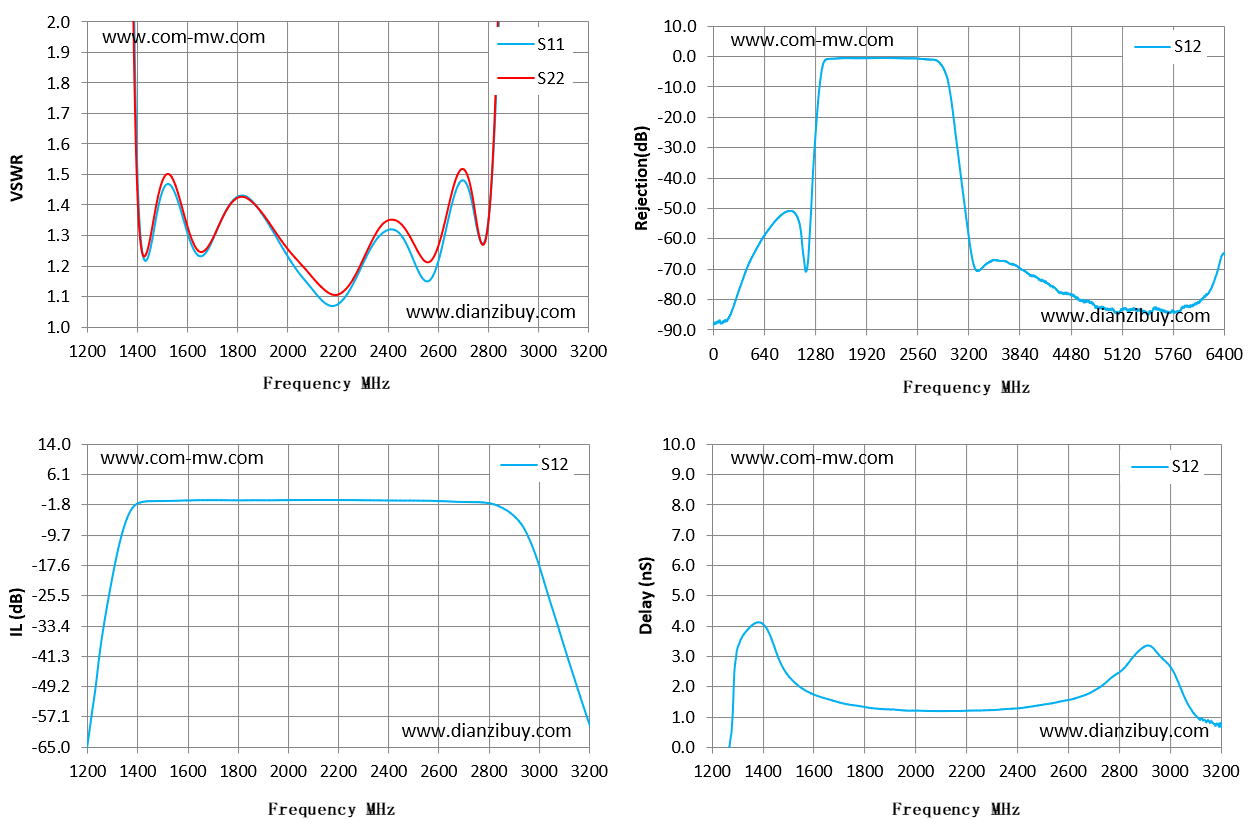

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
