产品
滤波器
通带频率3400~4200MHz, 6000MHz≥38dB, SMA
- ZLPF2-M3000-4200-1284
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3400 | ~ | 4200 | MHz |
| 通带损耗 | / | / | 0.7 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | 6000 | MHz≥ | 38 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-F可拆0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 200W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.14 | 1.05 | 0.14 | 0.36 |
| 0.46 | 1.02 | 1.04 | -0.02 | 0.37 |
| 0.93 | 1.05 | 1.06 | -0.04 | 0.37 |
| 1.39 | 1.08 | 1.08 | -0.05 | 0.37 |
| 1.86 | 1.07 | 1.04 | -0.05 | 0.39 |
| 2.32 | 1.05 | 1.08 | -0.07 | 0.42 |
| 2.79 | 1.13 | 1.13 | -0.08 | 0.47 |
| 3.25 | 1.04 | 1.08 | -0.06 | 0.45 |
| 3.71 | 1.21 | 1.22 | -0.07 | 0.45 |
| 4.18 | 1.15 | 1.21 | -0.24 | 0.56 |
| 4.64 | 2.23 | 2.3 | -1 | 0.92 |
| 5.11 | 944.01 | 59.1 | -14.44 | 0.39 |
| 5.57 | 54.4 | 53.98 | -31.67 | -0.77 |
| 6.04 | 32.14 | 54.7 | -44.34 | -1.59 |
| 6.5 | 23.83 | 55.06 | -49.17 | 1.31 |

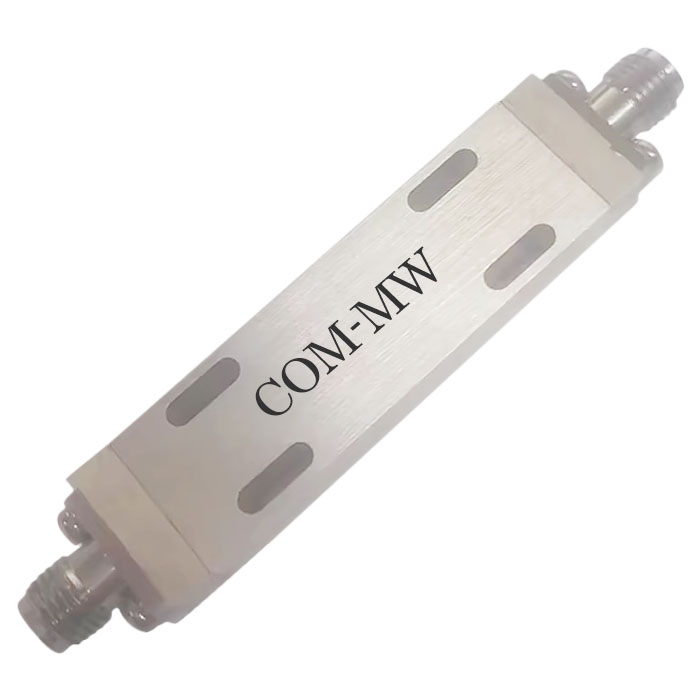

参考实物图
外形结构图（mm）

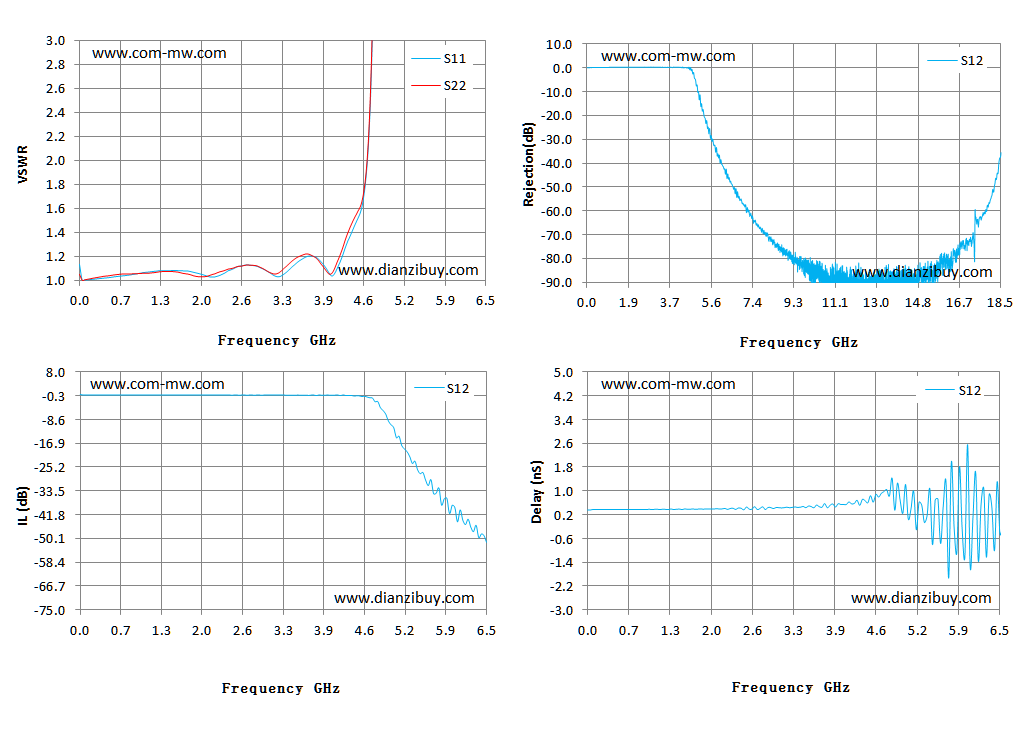

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
