滤波器
通带频率2.8~17.3GHz, DC-2.4GHz≥50dB, SMA
- WBP2.8-17.3G-S3225
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.8 | ~ | 17.3 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-2.4 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 25W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 0.01 | 296.12 | 6722.64 | -58.41 | 2.62 |
| 1.36 | 84.83 | 57.48 | -61.58 | -2.48 |
| 2.71 | 4.02 | 3.89 | -5.48 | 2.31 |
| 4.07 | 1.09 | 1.08 | -0.6 | 0.51 |
| 5.43 | 1.37 | 1.37 | -0.62 | 0.38 |
| 6.79 | 1.33 | 1.32 | -0.65 | 0.33 |
| 8.14 | 1.02 | 1.05 | -0.59 | 0.31 |
| 9.5 | 1.02 | 1.11 | -0.57 | 0.3 |
| 10.86 | 1.13 | 1.08 | -0.57 | 0.3 |
| 12.21 | 1.27 | 1.25 | -0.66 | 0.29 |
| 13.57 | 1.1 | 1.08 | -0.56 | 0.29 |
| 14.93 | 1.24 | 1.25 | -0.7 | 0.29 |
| 16.29 | 1.14 | 1.12 | -0.61 | 0.31 |
| 17.64 | 1.38 | 1.39 | -1.04 | 0.38 |
| 19 | 1.12 | 1.11 | -1.45 | 0.51 |

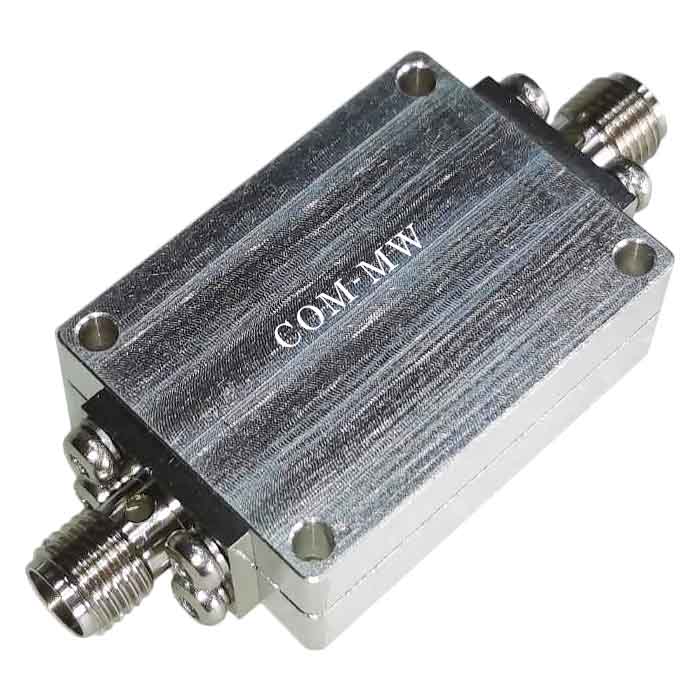

参考实物图

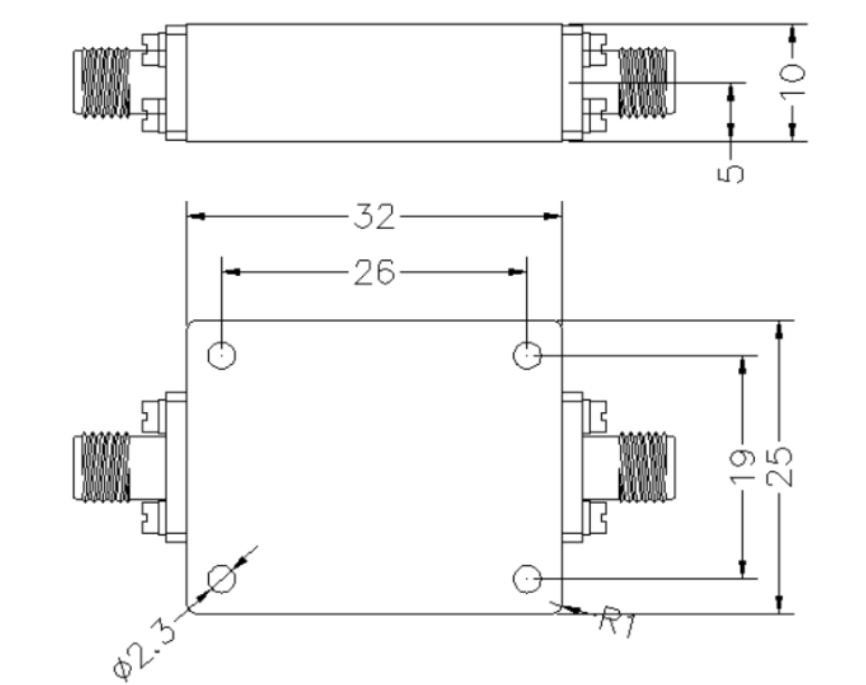

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
