功率放大器
1.2~1.7GHz,增益 47dB,输出功率 dBm,SMA-F
- DPA8-1.3-1.7G-3978
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 1.2 | ~ | 1.7 | GHz | |
| 增益 | 47 | dB | |||
| 带内平坦度 | ±3.5 | dB | |||
| 输入驻波比 | 1.6 | ||||
| 输出功率 | 43 | dBm | |||
| 效率 | 40 | % | |||
| 谐波抑制 | 40 | dBC | |||
| 杂波抑制 | 55 | dBC | F0±400kHz | ||
| ACP | 65 | dBC |
环境要求
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 3.0A |
| 工作温度 | -40~+65℃设计保证 |
| 其它 | 长期工作，建议温度保持在40℃以下 |
接口定义（3.5mm-4P）
| 序号 | 定义 | 备注 |
| 1 | +28V | 电源+ |
| 2 | GND | 电源地 |
| 3 | EN | ”使能”控制，0：OFF；1（0.5~5V）：ON |
| 4 | 5V | +5V输出，可与EN配合使用 |
典型测试数据
| F（GHz） | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | 1.7 |
| Pout（SAT）（dBm） | 43.82 | 45.18 | 43.95 | 42.87 | 44.11 | 40.45 |
| Pout（SAT）（W） | 24.11 | 32.99 | 24.84 | 19.37 | 25.76 | 11.10 |
| Ids（A） | 2.16 | 2.35 | 1.82 | 1.53 | 1.70 | 1.03 |
| Gain（SAT）（dB） | 42.46 | 41.78 | 43.58 | 45.54 | 43.78 | 41.11 |
| ŋ（%） | 39.87 | 50.14 | 48.75 | 45.22 | 54.13 | 38.51 |
| 2次谐波抑制（dBC） | 74.40 | 51.30 | 43.20 | 47.80 | 54.20 | 55.30 |
| 3次谐波抑制（dBC） | 55.10 | 49.70 | 48.60 | 45.50 | 27.20 | 30.80 |
| 4次谐波抑制（dBC） | 36.50 | 42.00 | 47.20 | 44.20 | 37.50 | 47.00 |
| 杂波抑制（dBC） | 50.70 | 58.70 | 57.20 | 57.30 | 60.40 | 57.70 |
| ACP（dBc） | 73.90 | 75.20 | 75.20 | 73.90 | 73.60 | 72.00 |

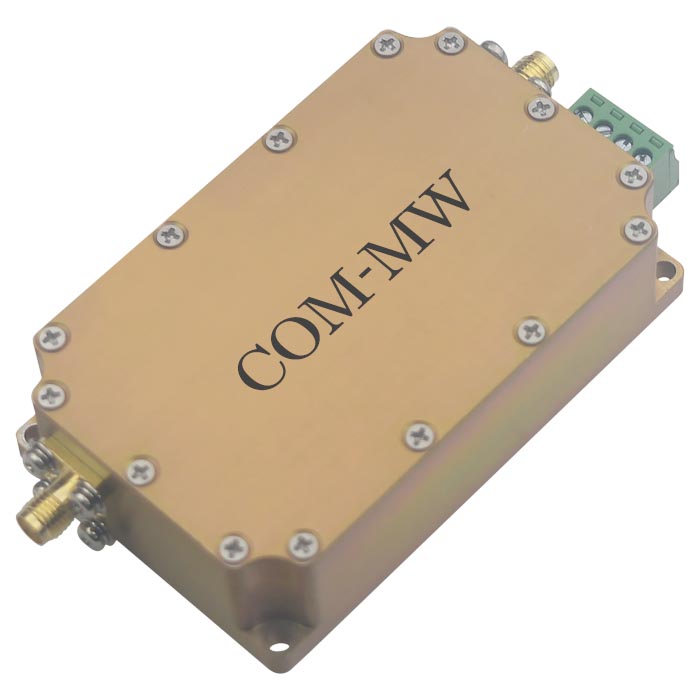

参考实物图

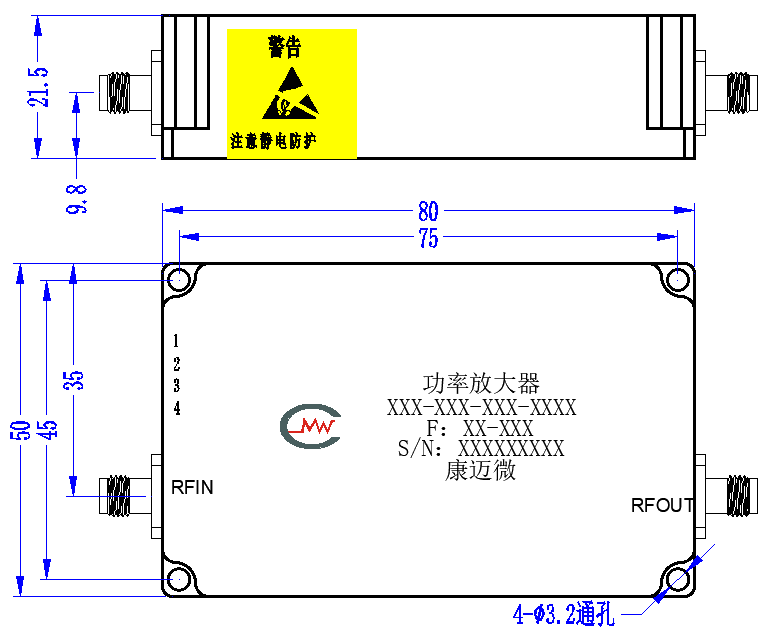

外形结构图

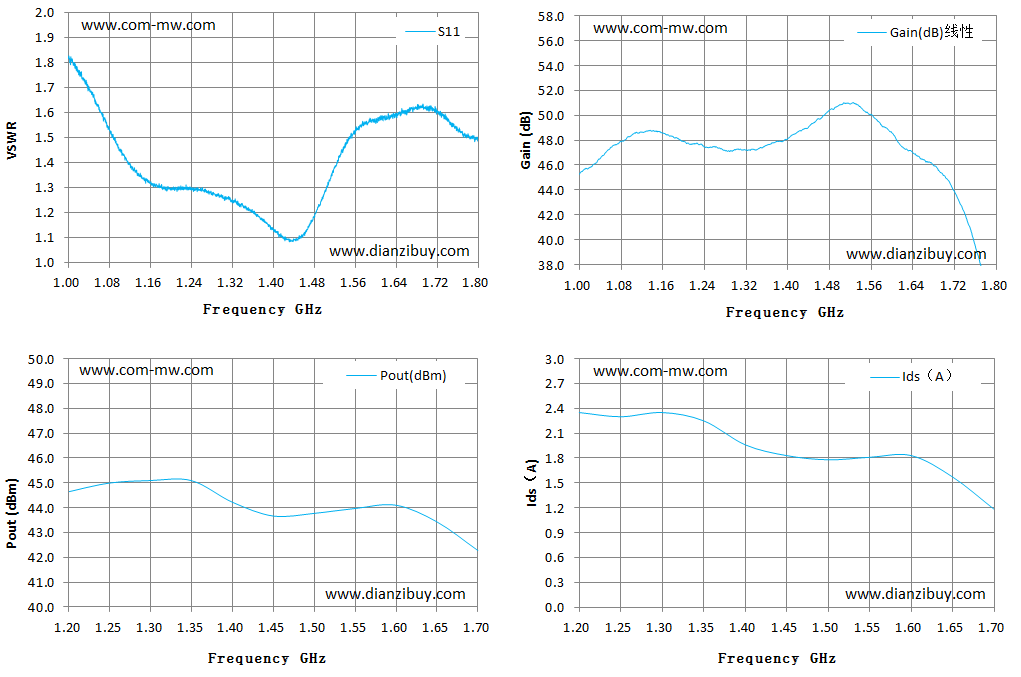

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
