产品
滤波器
通带频率 21.98~22.02GHz,DC-21.7GHz≥50dB,22.3-44GHz≥50dB,SMA
- ZBF25-C22-0.04G-213
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 21.98 | ~ | 22.02 | GHz |
| 通带损耗 | / | / | 4 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-21.7 | GHz≥ | 50 | dB | ||
| 带外抑制 | 21.7-21.72 | GHz≥ | 30 | dB | ||
| 带外抑制 | 21.72-21.88 | GHz≥ | 20 | dB | ||
| 带外抑制 | 22.12-22.3 | GHz≥ | 20 | dB | ||
| 带外抑制 | 22.3-44 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.4 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-F可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤0.6ns |
| 工作温度 | -40~+70℃设计保证 |
| 相位非线性 | ≤3° |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 21.5 | 180.47 | 140.32 | -74.76 | -2.8 |
| 21.57 | 111.09 | 3925.79 | -81 | -5.81 |
| 21.64 | 113.28 | 102.56 | -88.42 | -4.63 |
| 21.71 | 54.68 | 124.53 | -69.45 | 1.24 |
| 21.79 | 40.88 | 48.06 | -53.64 | 1.46 |
| 21.86 | 14.72 | 21.73 | -31.95 | 3.09 |
| 21.93 | 3.1 | 3.43 | -9.27 | 9 |
| 22 | 1.02 | 1.13 | -2.89 | 8.46 |
| 22.07 | 1.05 | 1.11 | -3.6 | 10.19 |
| 22.14 | 16.31 | 10.79 | -29.89 | 4.91 |
| 22.21 | 37.08 | 29.29 | -54.18 | 1 |
| 22.29 | 51.09 | 50.05 | -67.38 | -0.02 |
| 22.36 | 65.54 | 99.97 | -75.13 | 4.21 |
| 22.43 | 64.14 | 90.2 | -79.58 | 4.01 |
| 22.5 | 92.3 | 192.98 | -77.46 | 0.95 |
参考实物图

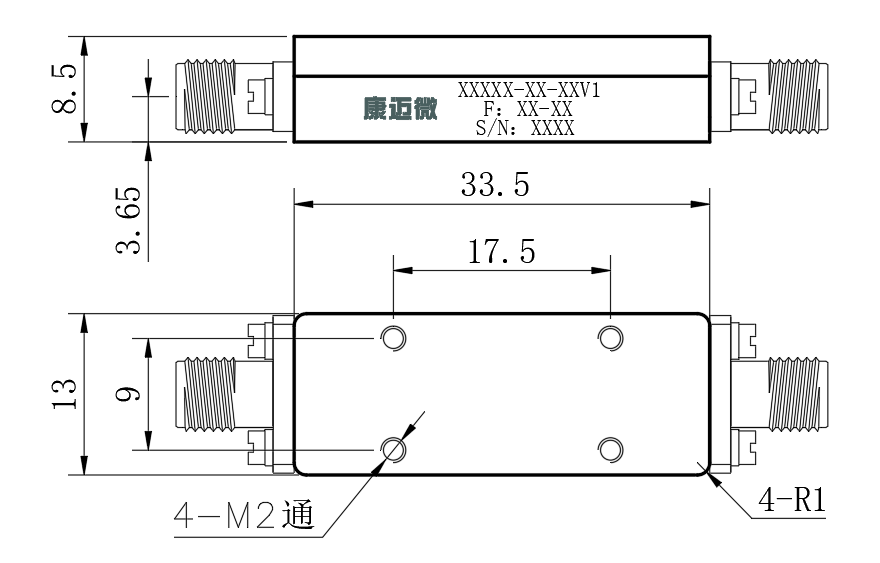

外形结构图（mm）

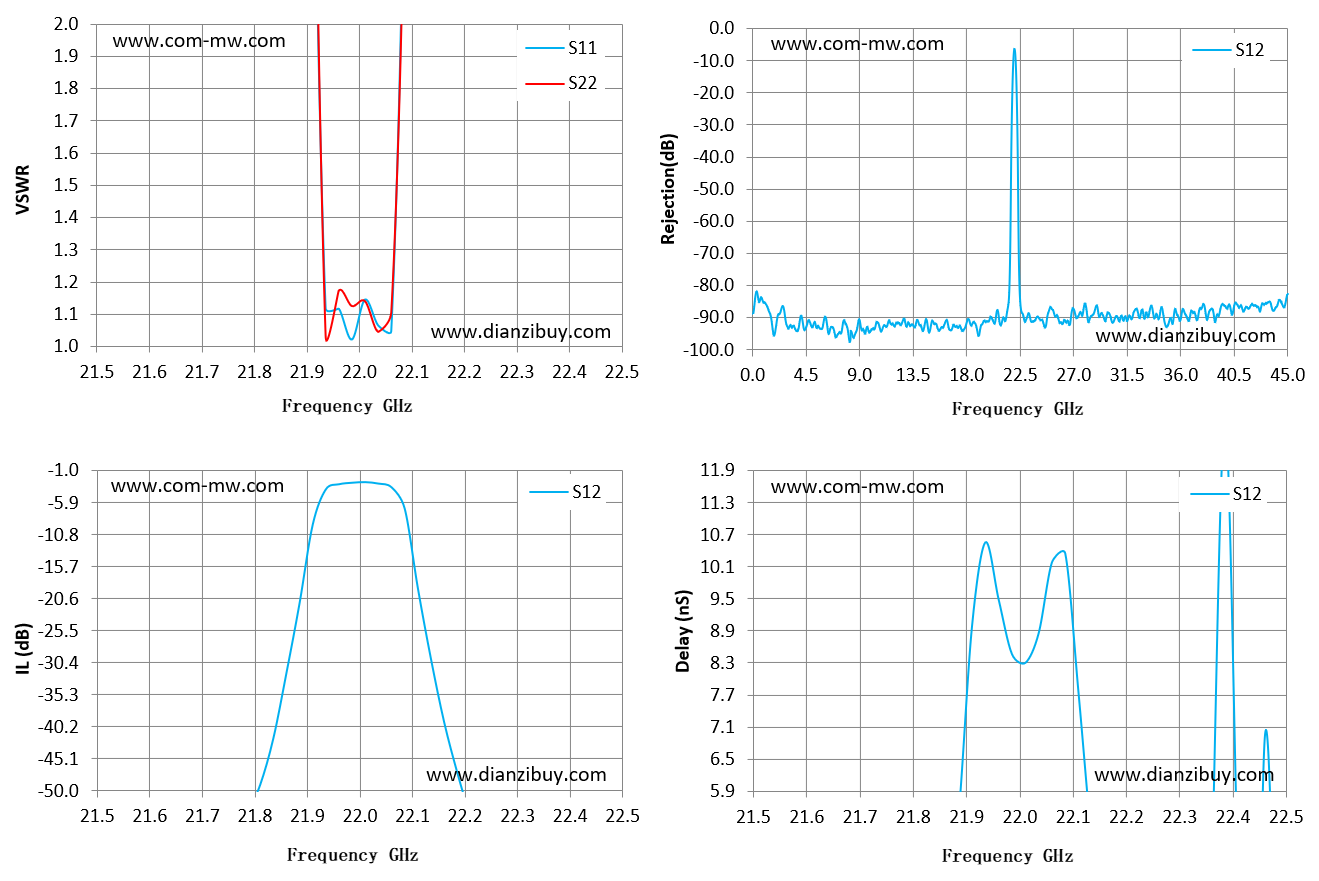

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
