衰减器
工作频率 DC~50GHz,衰减度 10dB,5W,50Ω, 2.4-K
- DA8-105-0-50G-4189
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 50 | GHz |
| 衰减度 | 8.8 | 10 | 11.8 | dB |
| 驻波比 | 1.45 |
其它参数
| 功率容量 | 5W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试曲线图

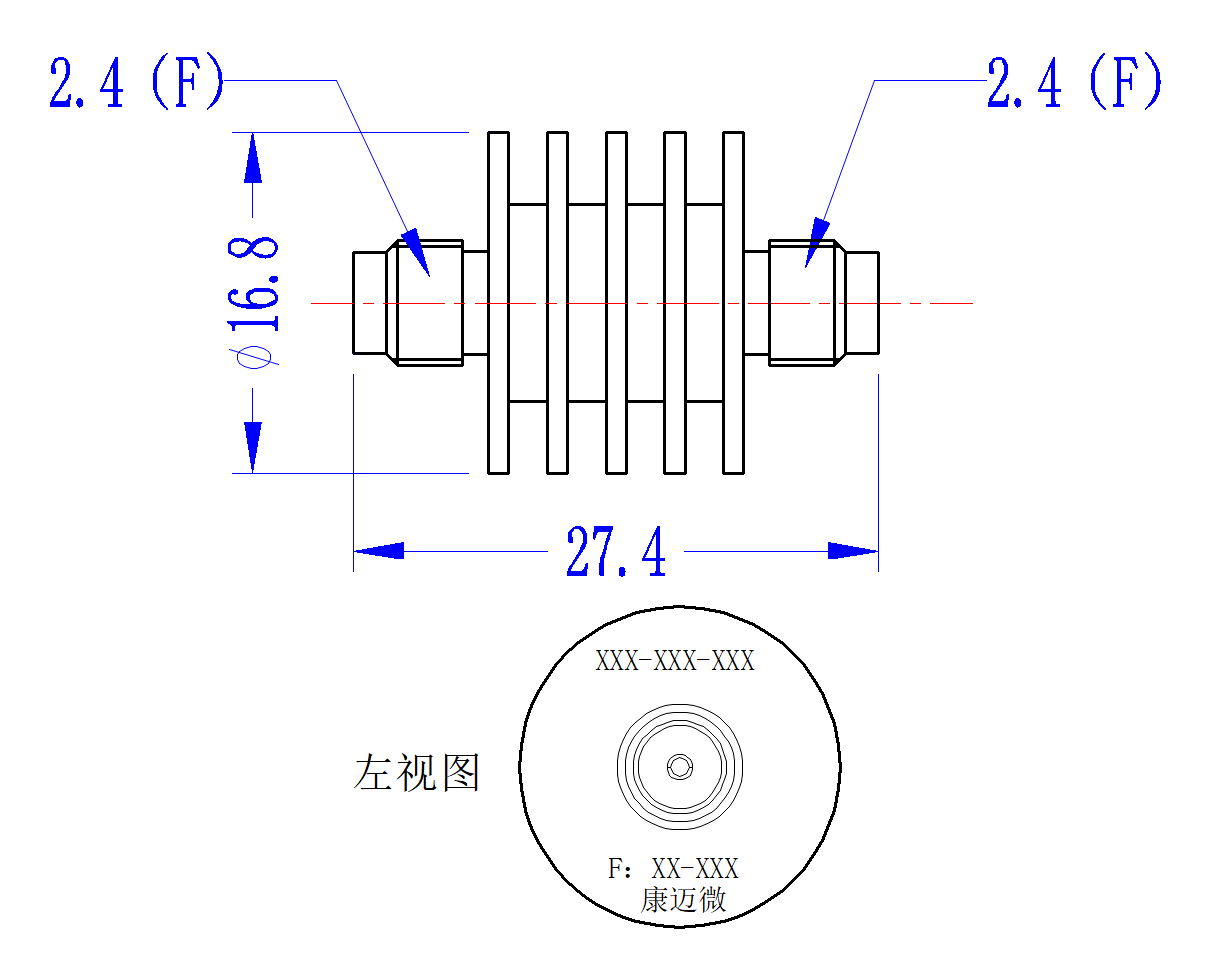

外形结构图（mm）
典型测试数据
| 频率 GHz | S11 驻波 | S12 衰减 dB |
| 0.01 | 1.01 | -9.8 |
| 3.57 | 1.03 | -10.21 |
| 7.14 | 1.04 | -10.18 |
| 10.71 | 1.12 | -10.05 |
| 14.29 | 1.06 | -9.82 |
| 17.86 | 1.11 | -10 |
| 21.43 | 1.07 | -10.13 |
| 25 | 1.12 | -10.41 |
| 28.57 | 1.17 | -10.58 |
| 32.14 | 1.17 | -10.65 |
| 35.71 | 1.13 | -10.85 |
| 39.29 | 1.23 | -10.96 |
| 42.86 | 1.11 | -10.37 |
| 46.43 | 1.17 | -10.58 |
| 50 | 1.15 | -10.82 |
