产品
耦合器
6~18GHz, 耦合度6dB, SMA, 20W
- ZDC8-6M6-18G-2837
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 2.2 | dB | ||
| 耦合度 | 5 | 6 | 7 | dB |
| 方向性 | 10 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
端口定义
| 输入端口 | IN |
| 输出端口 | OUT |
| 耦合端口 | -6dB |
典型测试数据
| 频率 GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 6 | 1.29 | 1.12 | -1.6 | -5.66 | -24.21 |
| 6.86 | 1.28 | 1.17 | -1.52 | -5.83 | -22.32 |
| 7.71 | 1.24 | 1.27 | -1.46 | -6.13 | -21.47 |
| 8.57 | 1.2 | 1.28 | -1.41 | -6.32 | -24.3 |
| 9.43 | 1.21 | 1.26 | -1.38 | -6.39 | -29.87 |
| 10.29 | 1.22 | 1.27 | -1.4 | -6.35 | -25.31 |
| 11.14 | 1.31 | 1.33 | -1.47 | -6.39 | -24.62 |
| 12 | 1.34 | 1.26 | -1.58 | -6.44 | -26.41 |
| 12.86 | 1.12 | 1.24 | -1.54 | -6.54 | -24.43 |
| 13.71 | 1.15 | 1.47 | -1.51 | -6.64 | -24.82 |
| 14.57 | 1.3 | 1.42 | -1.59 | -6.88 | -33.57 |
| 15.43 | 1.23 | 1.13 | -1.65 | -6.48 | -22.93 |
| 16.29 | 1.09 | 1.19 | -1.75 | -6.24 | -18.29 |
| 17.14 | 1.22 | 1.31 | -1.78 | -6.17 | -18.7 |
| 18 | 1.19 | 1.4 | -1.76 | -6.02 | -23.15 |

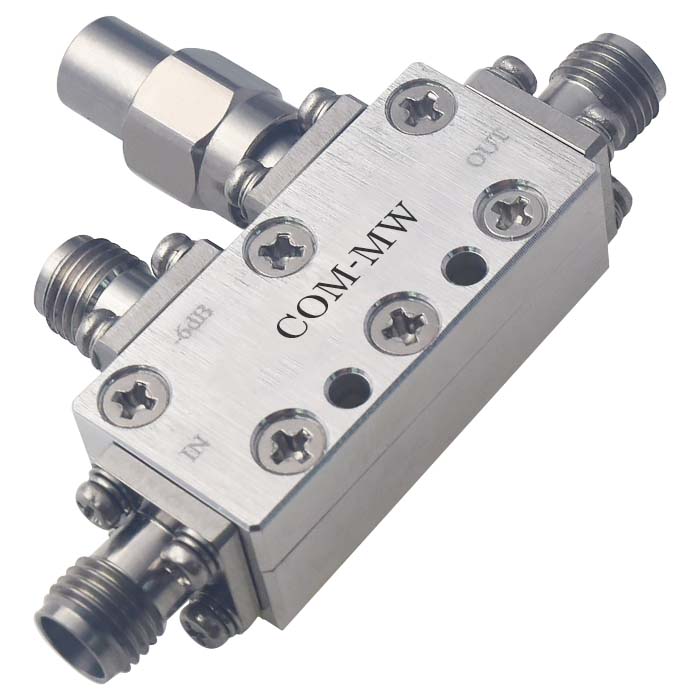

参考实物图

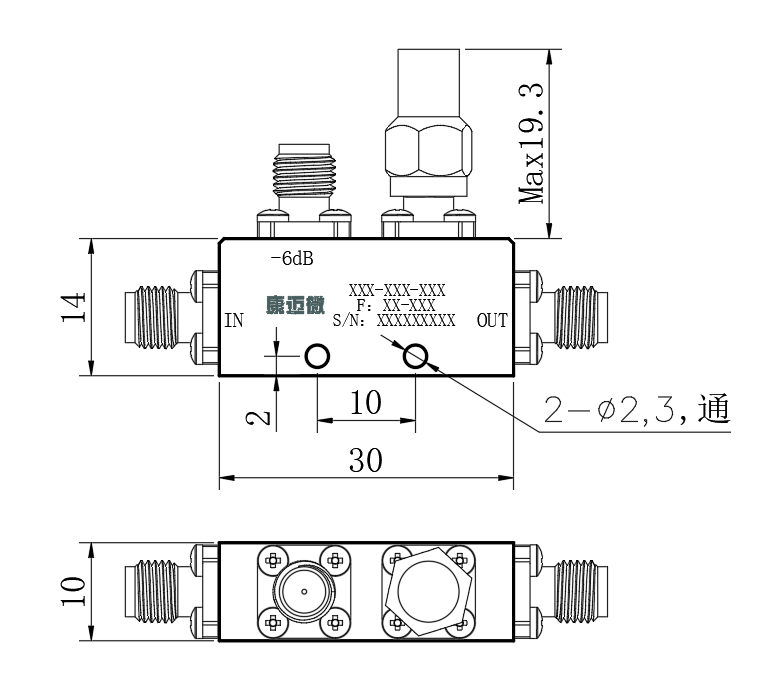

外形结构图（mm）

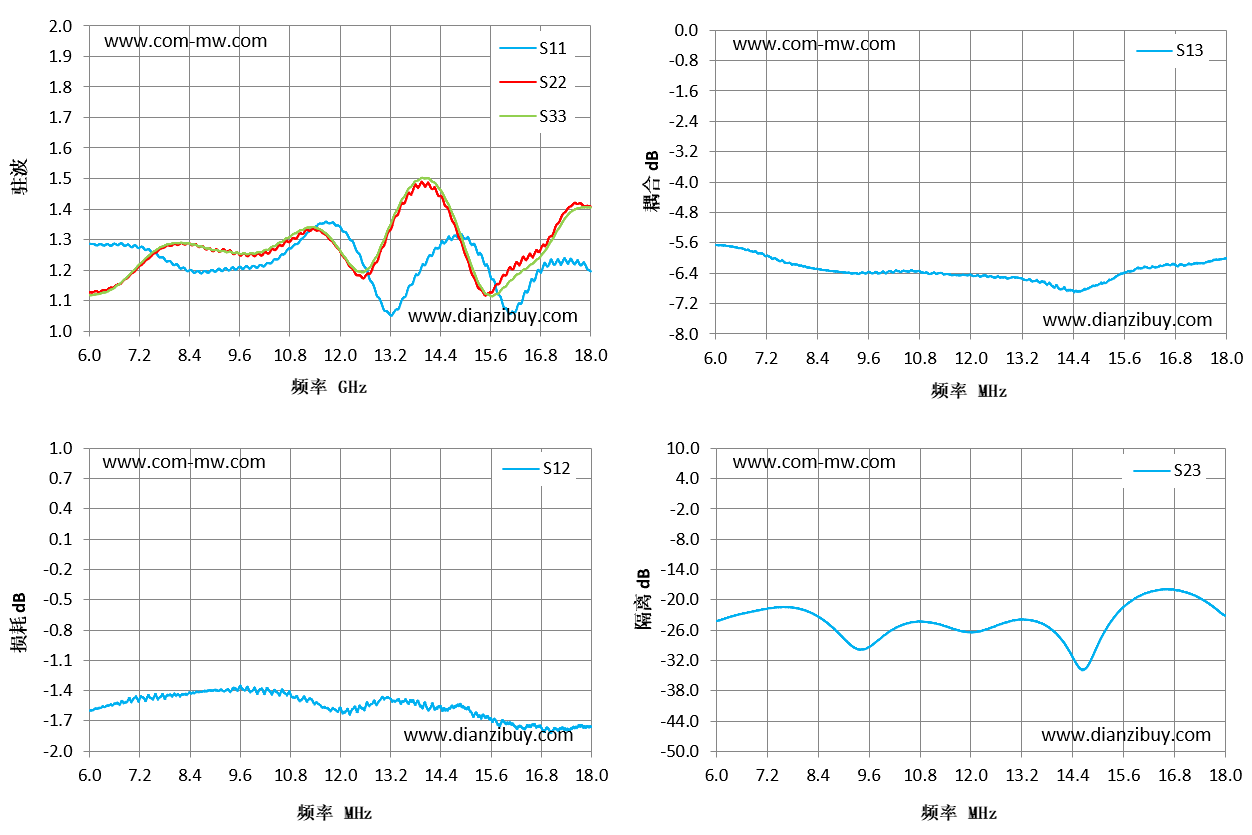

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
