滤波器
通带频率836~856MHz, DC-826MHz≥55dB, 866-2000MHz≥55dB, L29
- ZBF6-C846-20-5438
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 836 | ~ | 856 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-826 | MHz≥ | 55 | dB | ||
| 带外抑制 | 866-2000 | MHz≥ | 55 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | L29-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 150W设计保证 |
| 三阶互调 | -150dBc@2*43dBm设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S21 抑制 dB | S11 驻波 | S22 驻波 |
| 786 | -91.28 | -89.89 | 109.46 | 102.83 |
| 794 | -83.11 | -82.12 | 110.86 | 100.62 |
| 803 | -75.58 | -76.39 | 108.59 | 96.81 |
| 811 | -68.37 | -68.18 | 108.2 | 94.15 |
| 820 | -59.51 | -59.54 | 107.29 | 90.84 |
| 828 | -42.09 | -42.15 | 92.26 | 75.44 |
| 837 | -0.68 | -0.7 | 1.26 | 1.21 |
| 846 | -0.52 | -0.53 | 1.28 | 1.28 |
| 854 | -0.59 | -0.61 | 1.21 | 1.26 |
| 863 | -33.13 | -33.15 | 66.41 | 106.52 |
| 871 | -55.56 | -55.57 | 117.91 | 154.23 |
| 880 | -63.4 | -63.29 | 122.65 | 148.9 |
| 888 | -71.5 | -71.53 | 121.33 | 137.21 |
| 897 | -78.79 | -78.3 | 120.9 | 118.35 |
| 906 | -86.93 | -84.41 | 120.86 | 113.29 |

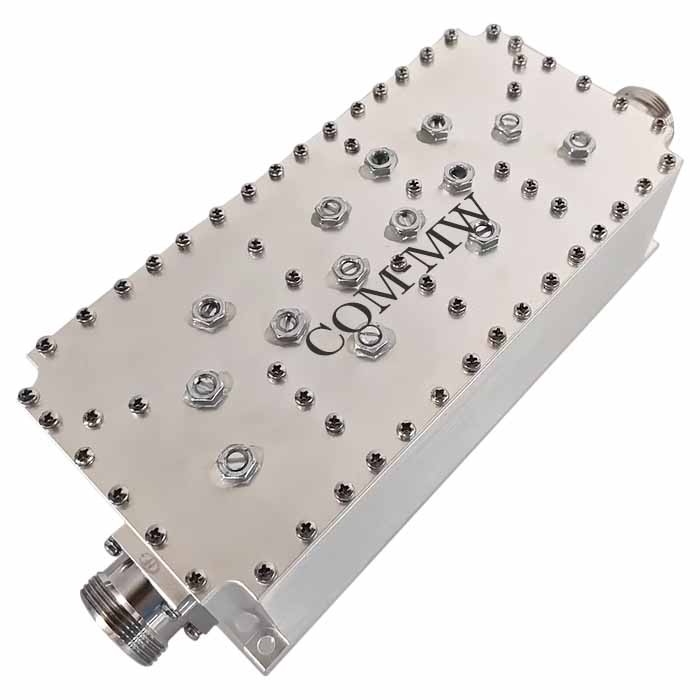

参考实物图

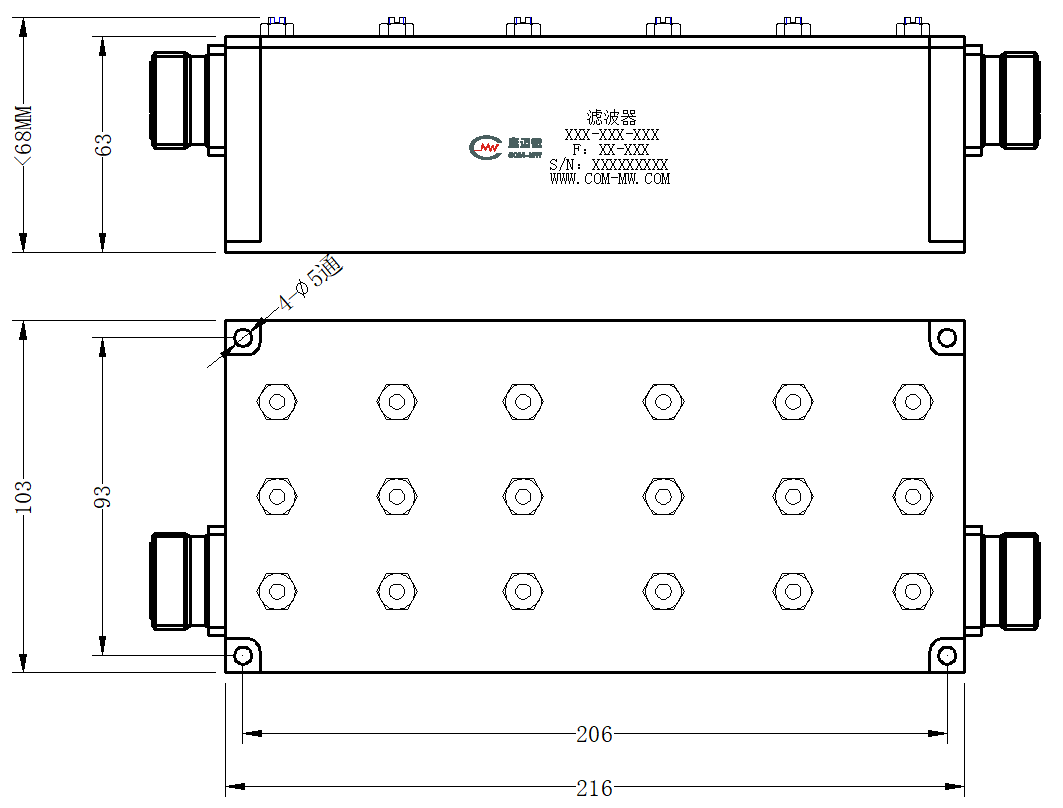

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
