电桥
1~3GHz, 400W, 90°电桥, 表面贴装, 替代IPP-7109
- ZHC8-1-3G-3957
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 3 | GHz |
| 插入损耗 | 0.25 | dB | ||
| 隔离度 | 17 | 18 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±1.1 | dB | ||
| 相位平衡 | ±2 | ° |
其它参数
| 功率容量 | 400W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代IPP-7109 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

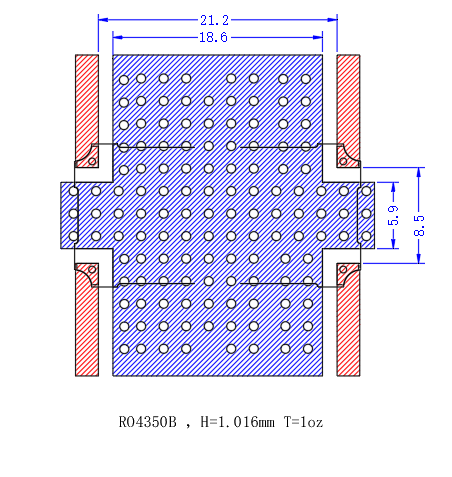

建议PCB布局图

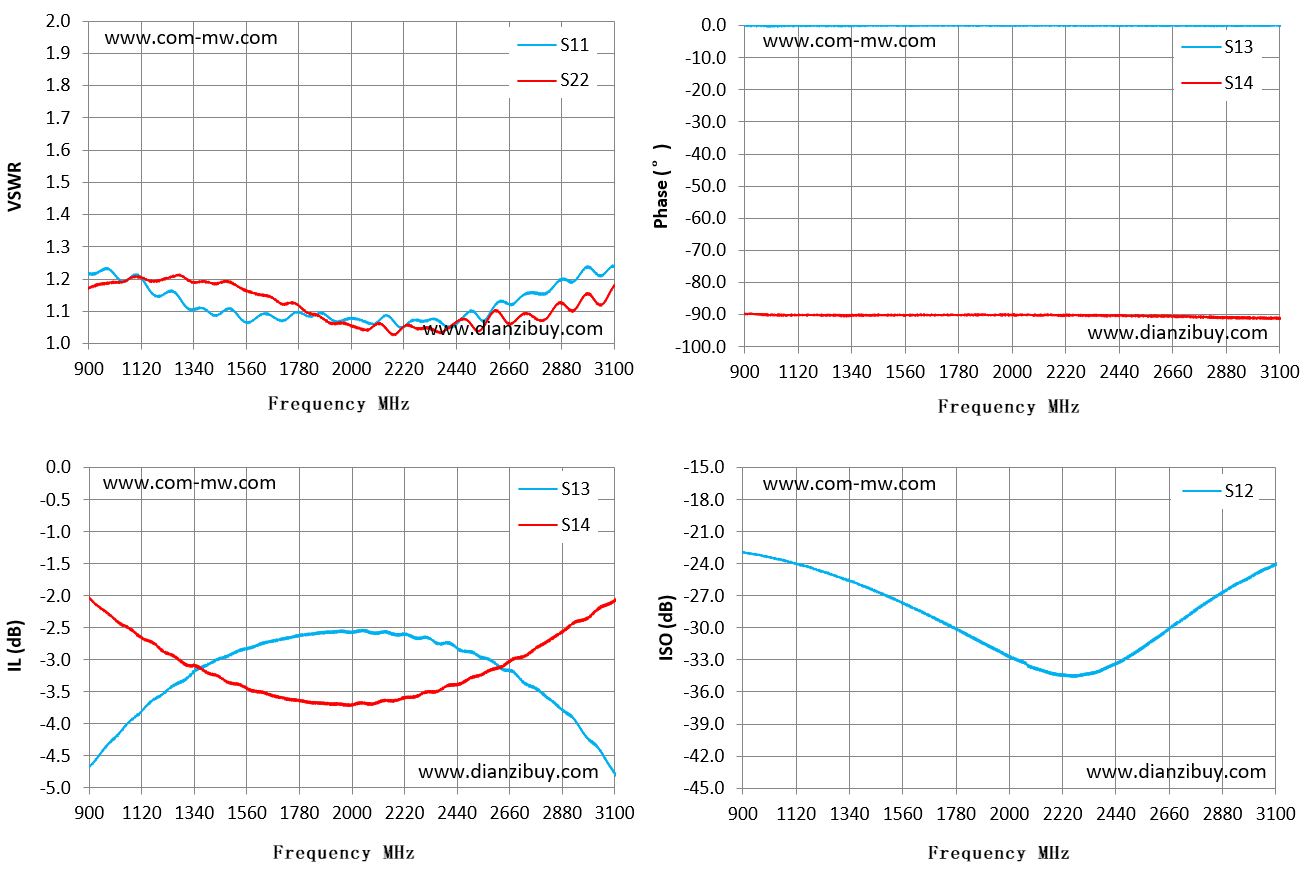

典型测试曲线图

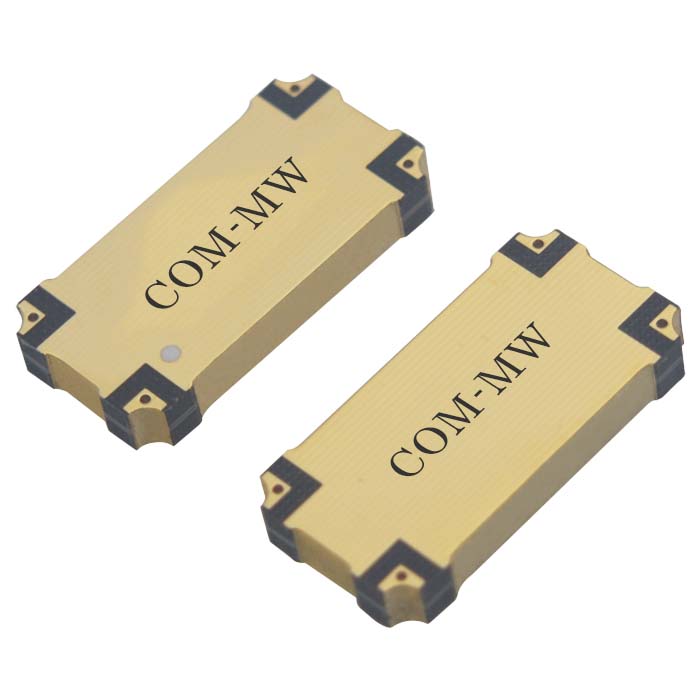

参考实物图

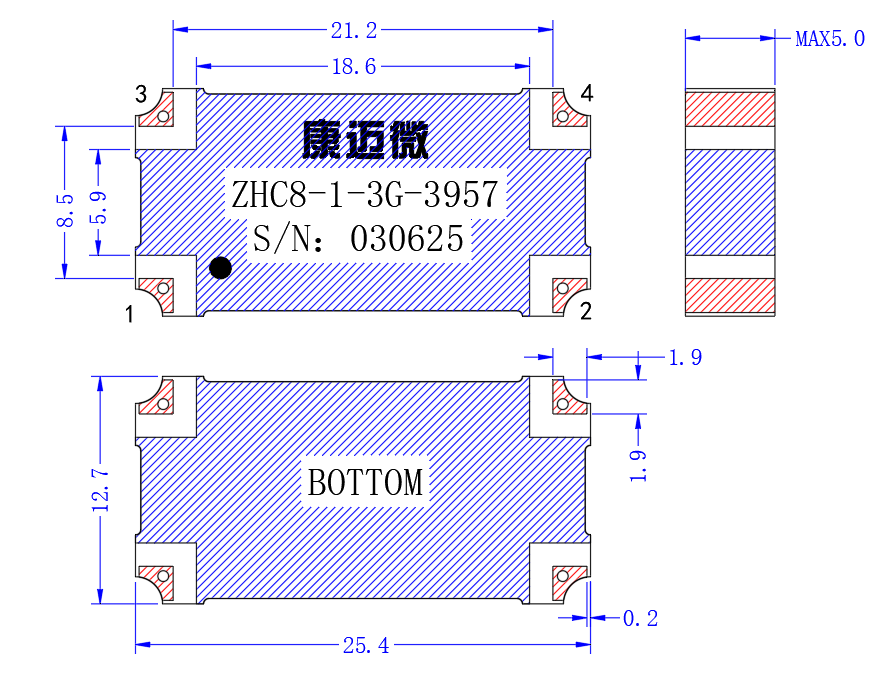

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S13 损耗 dB | S14 损耗 dB | S14 相位 ° | S12 隔离 dB |
| 900 | 1.22 | -4.67 | -2.03 | -89.75 | -22.93 |
| 1057 | 1.2 | -4.01 | -2.49 | -90.17 | -23.62 |
| 1214 | 1.15 | -3.52 | -2.88 | -90.18 | -24.62 |
| 1371 | 1.11 | -3.12 | -3.15 | -90.19 | -25.85 |
| 1529 | 1.08 | -2.86 | -3.39 | -90.15 | -27.35 |
| 1686 | 1.08 | -2.69 | -3.58 | -90.14 | -29.04 |
| 1843 | 1.09 | -2.59 | -3.67 | -90.09 | -30.85 |
| 2000 | 1.08 | -2.57 | -3.7 | -90.1 | -32.69 |
| 2157 | 1.08 | -2.58 | -3.64 | -90.12 | -34.14 |
| 2314 | 1.07 | -2.65 | -3.5 | -90.29 | -34.35 |
| 2471 | 1.08 | -2.87 | -3.34 | -90.37 | -33 |
| 2629 | 1.13 | -3.14 | -3.1 | -90.47 | -30.61 |
| 2786 | 1.15 | -3.49 | -2.78 | -90.73 | -28.05 |
| 2943 | 1.2 | -3.99 | -2.4 | -90.98 | -25.85 |
| 3100 | 1.24 | -4.77 | -2.08 | -91.19 | -24.07 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
