产品
滤波器
通带频率 500~2000MHz,DC-400（25℃）MHz≥60dBc,DC-400（-55℃~+85°C）MHz≥55dBc,2100-18000（25℃）MHz≥60dBc,2100-18000（-55℃~+85°C）MHz≥55dBc,SMA
- ZBF3-L1245-1510-4558
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 500 | ~ | 2000 | MHz |
| 通带损耗 | 490-2000（25℃） | MHz | 3.0 | dB | ||
| 通带损耗 | 490-2000（-55℃~+85°C） | MHz | 3.5 | dB | ||
| 通带损耗 | 500-1960（25℃） | MHz | 1.5 | dB | ||
| 通带损耗 | 500-1960（-55℃~+85°C） | MHz | 2.5 | dB | ||
| 带外抑制 | DC-400（25℃） | MHz≥ | 60 | dBc | ||
| 带外抑制 | DC-400（-55℃~+85°C） | MHz≥ | 55 | dBc | ||
| 带外抑制 | 2100-18000（25℃） | MHz≥ | 60 | dBc | ||
| 带外抑制 | 2100-18000（-55℃~+85°C） | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 2.0 |
其它参数
| 接口形式 | SMA-F or K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -55~+85℃ |
| 存储温度 | -55~+85℃设计保证 |
功能示意图

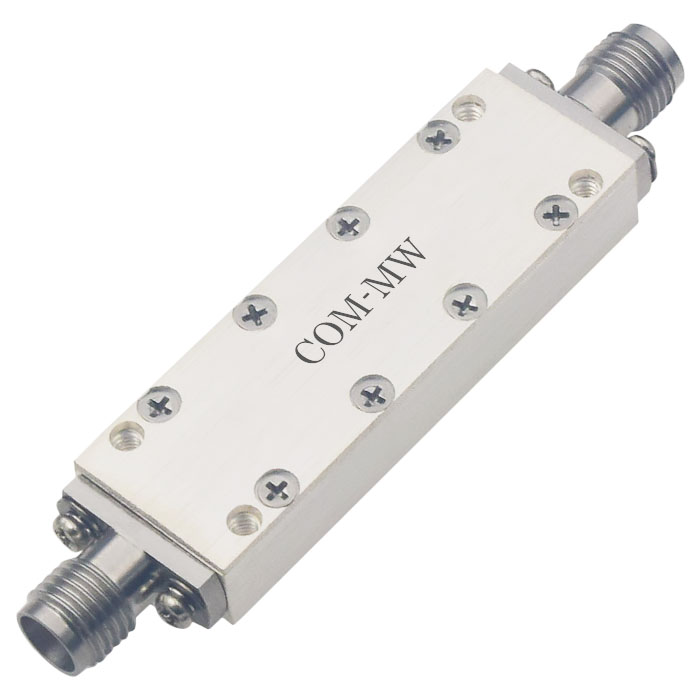

参考实物图

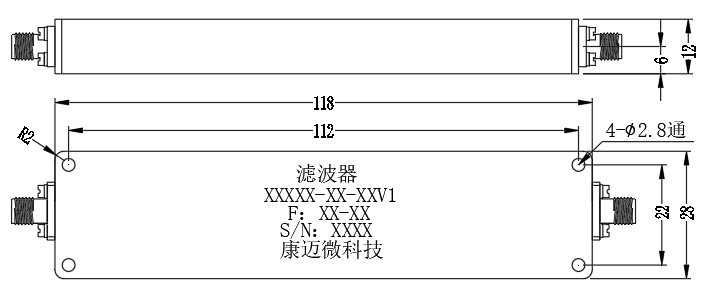

外形结构图（mm）

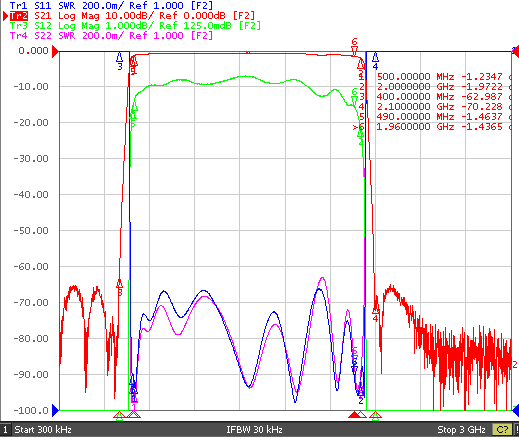

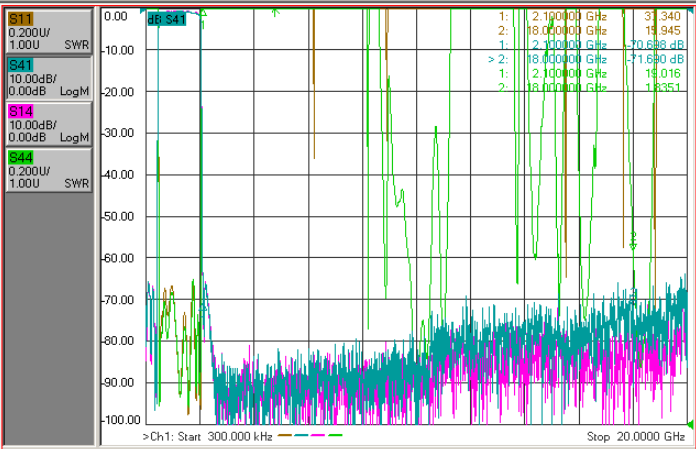

典型测试曲线图
典型测试数据
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
