滤波器
阻带频率698~716MHz, ≥60dB, 通带频率DC~688MHz, 726~2500MHz, N
- K6-698-716-10N6050-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 698 | ~ | 716 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 688 | MHz | |
| 通带频率 | 726 | ~ | 2500 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+55℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 625 | -0.33 | 1.19 |
| 688 | -2.25 | 1.35 |
| 693 | -7.35 | 9.96 |
| 698 | -85.83 | 39.02 |
| 700 | -69.51 | 47.65 |
| 702 | -66.99 | 36.19 |
| 705 | -69.24 | 36.97 |
| 707 | -78.73 | 48.8 |
| 708 | -68.15 | 37.01 |
| 710 | -71.88 | 37.39 |
| 715 | -78.86 | 36.86 |
| 716 | -84.12 | 44.42 |
| 721 | -7.88 | 9.74 |
| 726 | -2.13 | 1.36 |
| 775 | -0.35 | 1.09 |

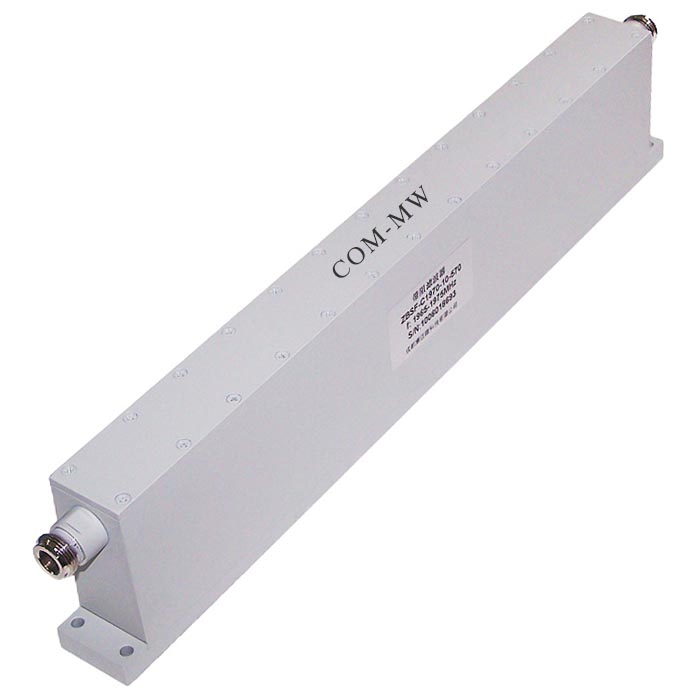

参考实物图

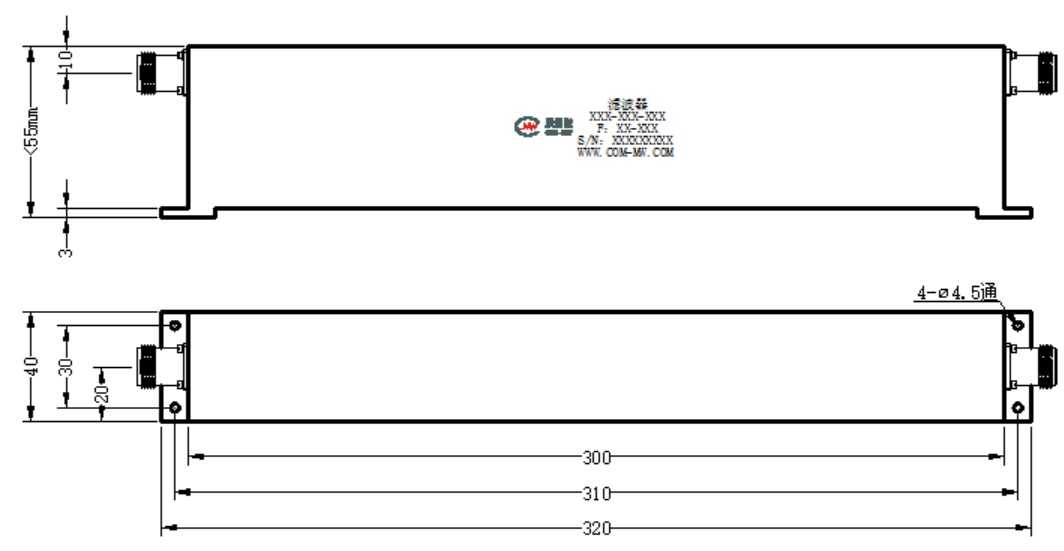

外形结构图（mm）

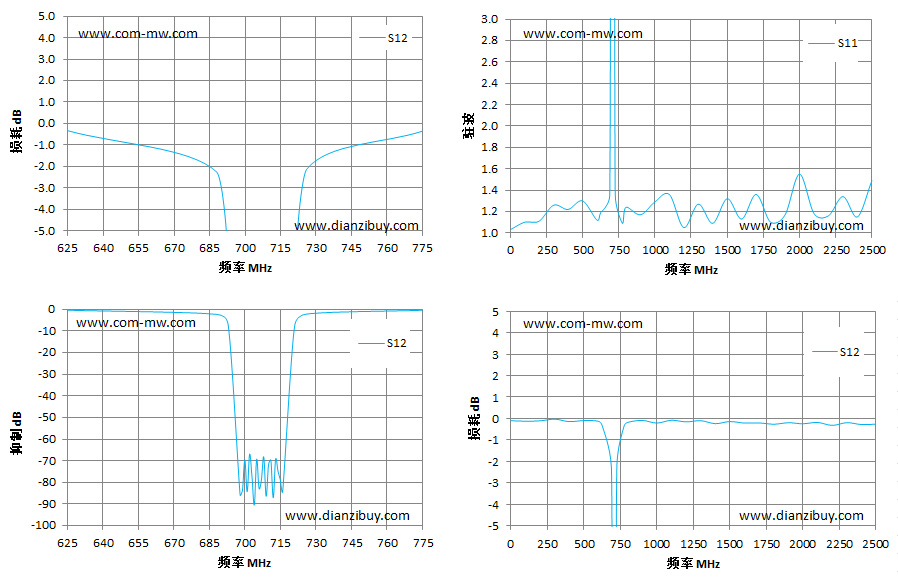

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
