产品
滤波器
通带频率 6~8GHz,DC-5.5GHz≥50dBc,8.5-20GHz≥50dBc,SMA
- ZBF25-C7-2G-3701
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 8 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-5.5 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 8.5-20 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-MF or JK |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤4ns |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 5.00 | 7626.74 | 183.36 | -95.19 | -77.52 | 76.41 |
| 5.29 | 189.31 | 1350.84 | -79.45 | -87.74 | -0.84 |
| 5.57 | 50.87 | 69.07 | -52.40 | -81.59 | 0.80 |
| 5.86 | 3.58 | 3.56 | -2.99 | -93.05 | 5.96 |
| 6.14 | 1.14 | 1.10 | -0.47 | -80.46 | 2.28 |
| 6.43 | 1.11 | 1.09 | -0.32 | -85.15 | 1.90 |
| 6.71 | 1.22 | 1.17 | -0.50 | -22.83 | 1.70 |
| 7.00 | 1.36 | 1.28 | -0.50 | -4.66 | 1.70 |
| 7.29 | 1.29 | 1.31 | -0.59 | -10.59 | 1.62 |
| 7.57 | 1.35 | 1.33 | -0.47 | 0.00 | 1.87 |
| 7.86 | 1.34 | 1.32 | -0.55 | 0.00 | 2.13 |
| 8.14 | 1.26 | 1.29 | -1.25 | 0.00 | 6.35 |
| 8.43 | 257.42 | 155.34 | -53.91 | 0.00 | 0.42 |
| 8.71 | 2605.35 | 220.75 | -79.89 | 0.00 | -0.35 |
| 9.00 | 1009.91 | 62.17 | -93.22 | 0.00 | -256.11 |

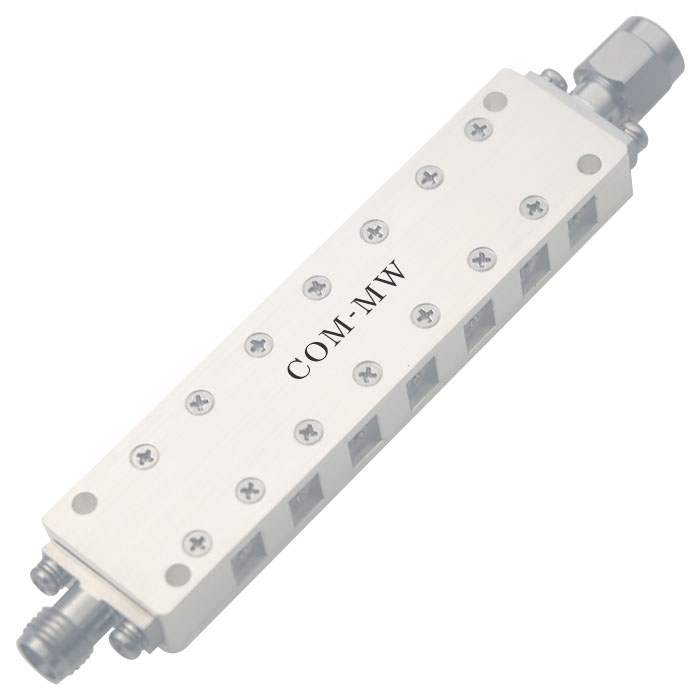

参考实物图

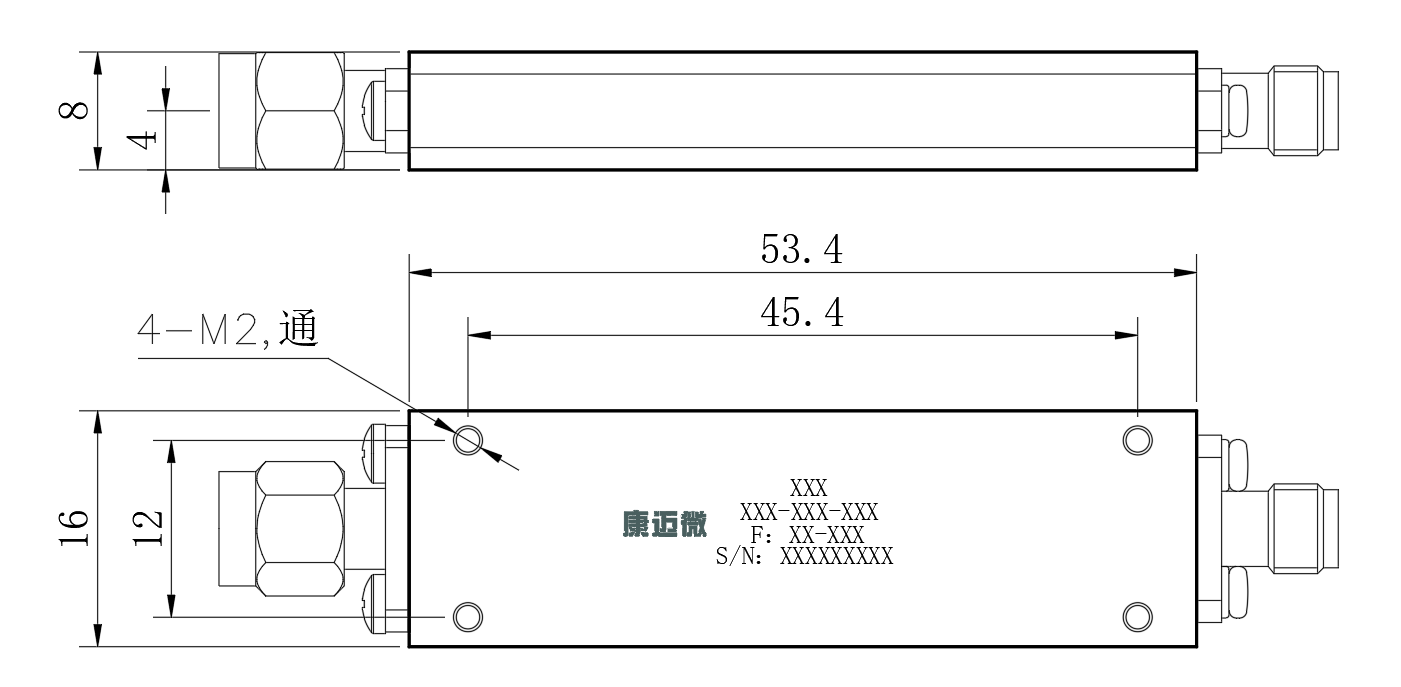

外形结构图（mm）

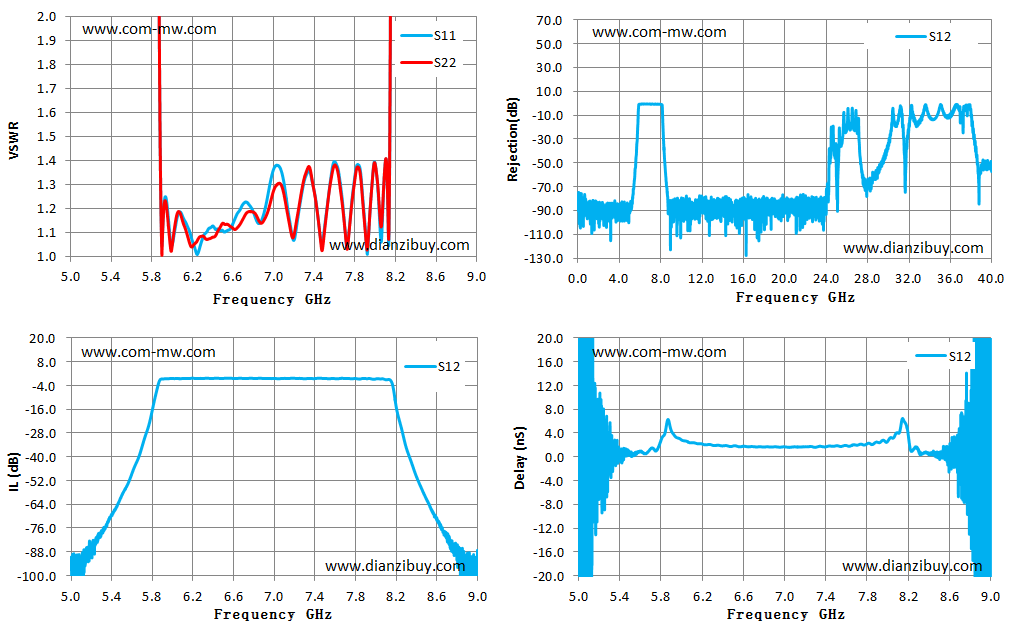

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
