滤波器
通带频率4515~5515MHz, DC-4200MHz≥60dBc, 6215MHz≥70, SMA
- ZBF13-C5015-1000-1309
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4515 | ~ | 5515 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB@全频段 | ||
| 带内波动 | / | / | 0.2 | dB@任意20M | ||
| 带外抑制 | DC-4200 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 6215 | MHz≥ | 70 | dBc | ||
| 带外抑制 | 7-15 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.35 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 时延波动 | ≤3.0ns@全频段 |
| 时延波动 | ≤0.2ns@F0±10MHz |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
参考实物图

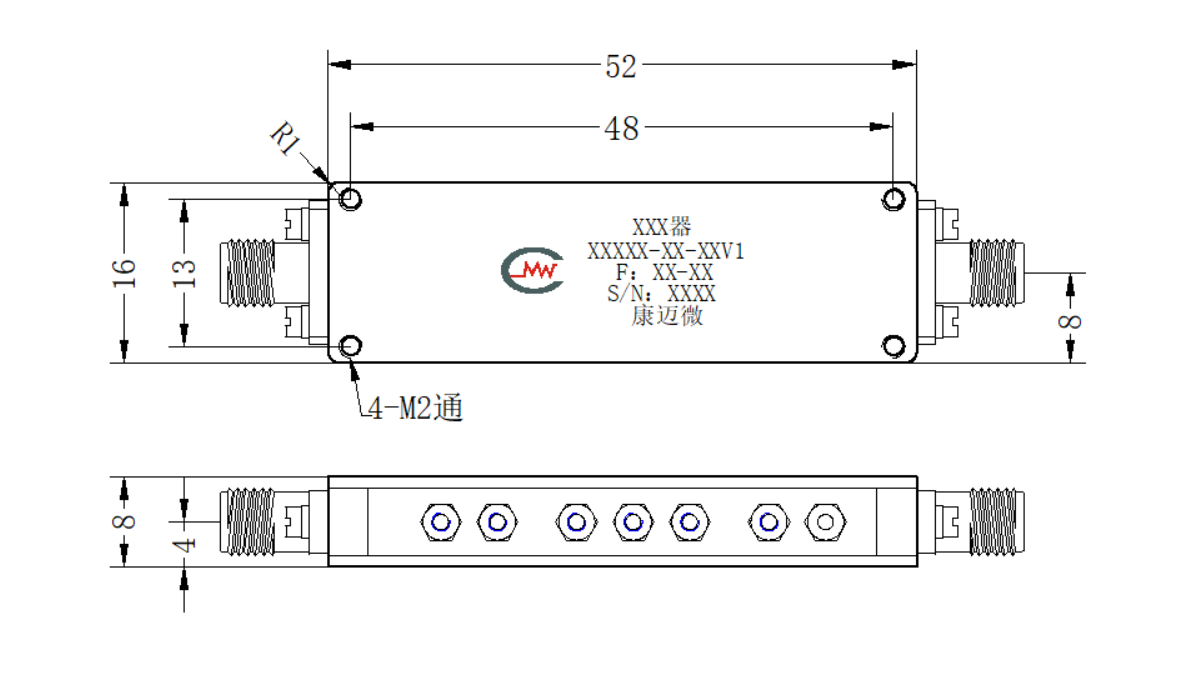

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
