带阻滤波器
阻带频率 5470~5725MHz,≥40dB,通带频率 DC~5370MHz,5825~18000MHz,SMA
- K6-5470-5725-20S50100
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 5470 | ~ | 5725 | MHz | |
| 阻带抑制 | ≥ | 40 | dB | ||
| 通带频率 | DC | ~ | 5370 | MHz | |
| 通带频率 | 5825 | ~ | 18000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
| 5200 | -0.58 | 1.51 |
| 5300 | -0.72 | 1.49 |
| 5370 | -2.66 | 1.34 |
| 5420 | -9.16 | 10.15 |
| 5470 | -62.63 | 38.45 |
| 5500 | -46.37 | 36.9 |
| 5550 | -46.01 | 32.81 |
| 5600 | -48.28 | 35.28 |
| 5650 | -58.21 | 35.93 |
| 5700 | -65.12 | 33.67 |
| 5725 | -45.92 | 33.82 |
| 5775 | -8.25 | 11.25 |
| 5825 | -2.57 | 1.26 |
| 5900 | -0.74 | 1.49 |
| 6000 | -0.59 | 1.43 |

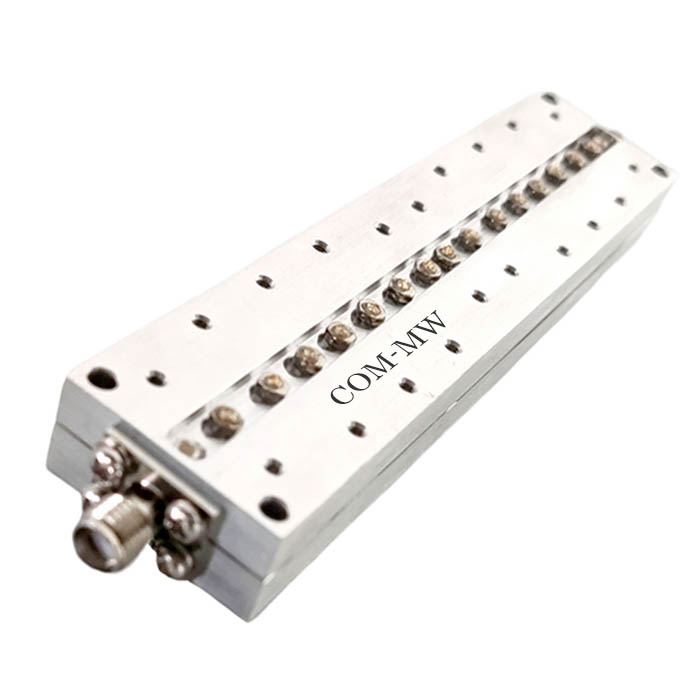

参考实物图

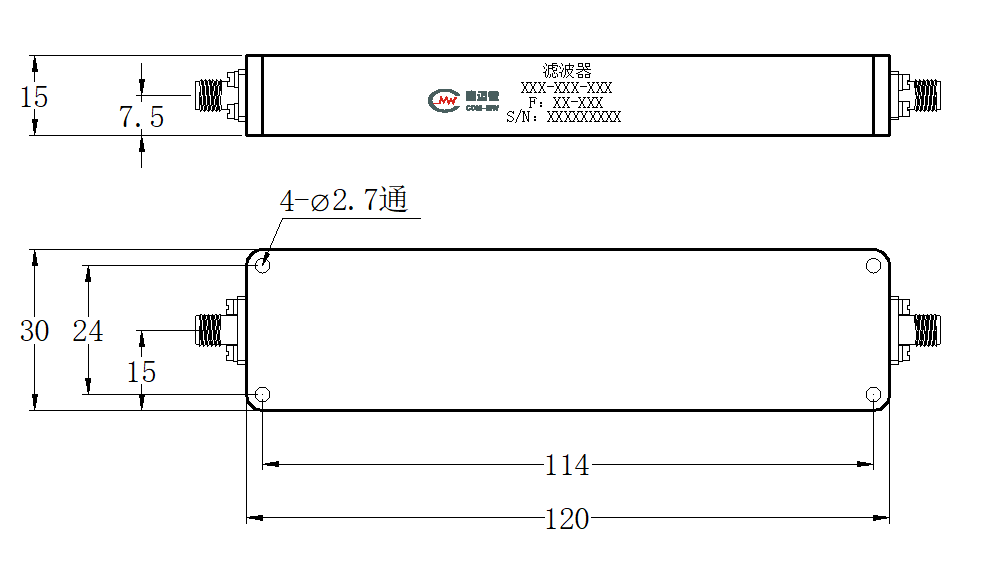

外形结构图（mm）

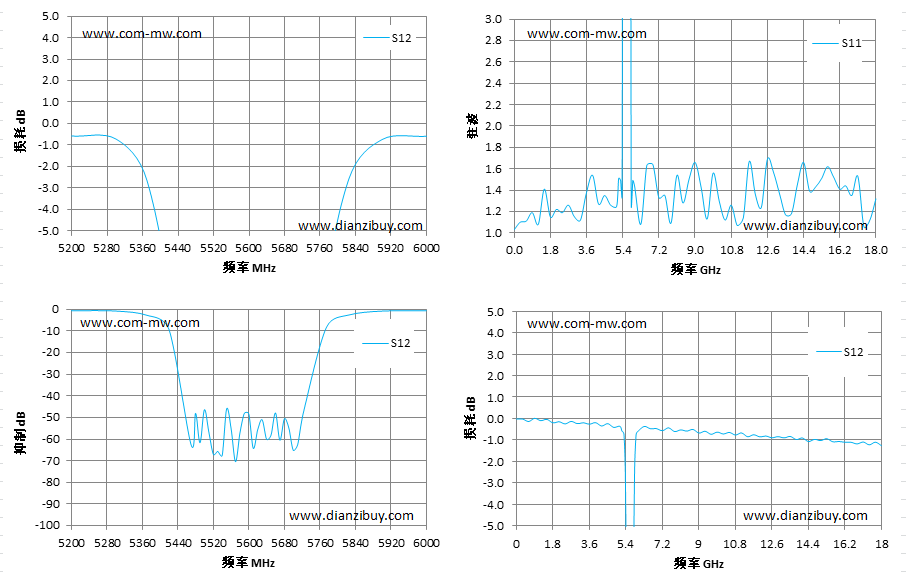

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
