产品
功率放大器
600~18000MHz,增益 38dB@line,饱和功率 30dBm,SMA
- DPA8-0.6-18G-4010
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，散热器可以拆卸。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 600 | ~ | 18000 | MHz |
| 增益 | 38 | 40 | dB@line | |
| 增益平坦度 | ±3 | dB | ||
| 驻波比 | 2.5 | |||
| 饱和功率 | 30 | dBm | ||
| 谐波抑制 | 13 | dBc@Posat | ||
| 杂波抑制 | 65 | dBc | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +15V |
| 工作电流 | 1000mA |
| 工作温度 | -40~+70℃ |
典型测试数据
| Fequency（GHz） | 0.6 | 2.94 | 5.79 | 8.63 | 11.47 | 14.31 | 17.16 | 20 |
| VSWR in | 2.02 | 1.67 | 1.49 | 1.60 | 1.47 | 1.93 | 1.85 | 1.92 |
| VSWR out | 1.31 | 1.32 | 1.39 | 1.31 | 1.19 | 1.38 | 1.65 | 1.57 |
| GAIN（dB）Line | 44.24 | 41.81 | 40.49 | 40.69 | 40.40 | 40.40 | 40.72 | 39.30 |
| P-dBout（dBm） | 32.18 | 33.12 | 34.18 | 34.17 | 32.80 | 32.18 | 32.52 | 31.74 |
| Ids-1dB（A) | 0.76 | 0.79 | 0.81 | 0.79 | 0.80 | 0.78 | 0.82 | 0.82 |
| Pout（sat）（dBm） | 32.73 | 33.40 | 34.14 | 34.32 | 33.44 | 33.01 | 32.85 | 31.97 |
| Ids（A） | 0.77 | 0.79 | 0.81 | 0.79 | 0.85 | 0.85 | 0.86 | 0.87 |
| Pin（sat）（dBm） | -9.72 | -7.46 | -7.89 | -7.86 | -6.67 | -6.60 | -7.84 | -7.74 |
| Gain（sat）（dB） | 42.45 | 40.86 | 42.03 | 42.18 | 40.11 | 39.61 | 40.69 | 39.71 |
| 2次谐波抑制（dBc） | 25.69 | 18.40 | 15.56 | 13.59 | 17.30 | 18.20 | 22.66 | 25.00 |
| 杂散抑制（dBc） | 65.8 | 65.5 | 65.2 | 65.1 | 66.1 | 66.8 | 66.5 | 67.3 |
参考实物图

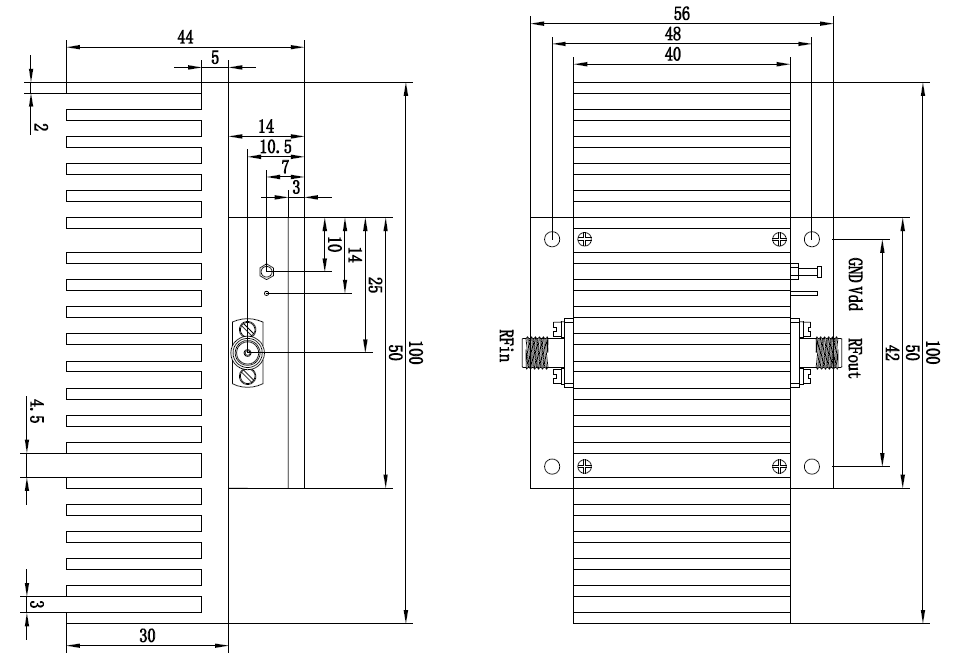

外形结构图
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
长期工作时，请增加外部辅助散热措施
产品输出端不能空载。
清洗产品表面，请勿将产品浸泡清洗液中清洗。
