产品
滤波器
通带频率 40~65MHz,DC-30MHz≥50dB,80-200MHz≥50dB,SMA-K
- ZBF5-L52.5-25-1845
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 40 | ~ | 65 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-30 | MHz≥ | 50 | dB | ||
| 带外抑制 | 80-200 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 30.00 | 15.83 | 65.94 | -65.58 | -18.08 |
| 34.00 | 12.71 | 38.69 | -32.02 | 50.22 |
| 37.00 | 6.46 | 9.07 | -9.94 | 104.81 |
| 41.00 | 1.21 | 1.23 | -1.41 | 77.06 |
| 44.00 | 1.18 | 1.19 | -1.18 | 58.45 |
| 48.00 | 1.10 | 1.07 | -1.05 | 46.14 |
| 51.00 | 1.26 | 1.25 | -1.09 | 41.67 |
| 55.00 | 1.35 | 1.33 | -1.18 | 39.72 |
| 59.00 | 1.16 | 1.14 | -1.23 | 41.99 |
| 62.00 | 1.15 | 1.08 | -1.40 | 45.98 |
| 66.00 | 1.16 | 1.06 | -1.85 | 57.70 |
| 69.00 | 1.10 | 1.17 | -2.87 | 85.36 |
| 73.00 | 7.04 | 7.53 | -15.29 | 65.63 |
| 76.00 | 13.67 | 14.71 | -27.99 | 34.45 |
| 80.00 | 22.57 | 24.77 | -50.68 | 3.35 |
参考实物图
外形结构图（mm）

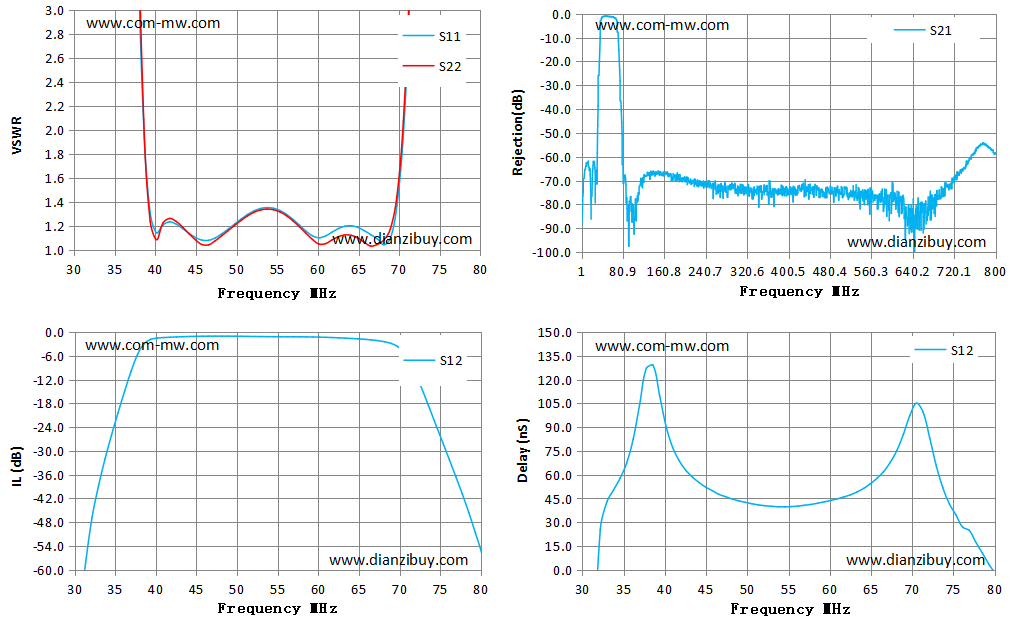

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
