功率放大器
1.24~2.26GHz, 增益35dB, 饱和功率26dBm, SMA
- DPA8-1.24-2.26G-3603
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1.24 | ~ | 2.26 | GHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | ±1 | dB | ||
| 噪声系数 | 2.5 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 25 | dBm | ||
| 饱和功率 | 26 | dBm | ||
| 最大输入功率 | 10 | dBm | ||
| 杂散抑制 | 55 | dBc | ||
| 谐波抑制 | 20 | dBc | ||
| 输出三阶交截点 | 35 | dBm | ||
| 反相隔离 | 60 | dBc |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 400mA |
| 工作温度 | -30~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency GHz | S11 SWR | S22 SWR | Gain dB | NF dB | P-1 OUT dBm | Psat dBm |
| 0.01 | 104.64 | 404.89 | -9.08 | 29.65 | / | / |
| 0.72 | 2.11 | 1.29 | 36.49 | 1.17 | 27.2 | 28.5 |
| 1.44 | 1.81 | 1.27 | 37.79 | 1.15 | 27.8 | 29.4 |
| 2.15 | 1.83 | 1.24 | 37.49 | 1.45 | 27.2 | 28.8 |
| 2.86 | 1.71 | 1.19 | 37.43 | 1.14 | 27.1 | 28.2 |
| 3.58 | 1.44 | 1.16 | 37.53 | 1.37 | 27.4 | 28.3 |
| 4.29 | 1.19 | 1.16 | 37.42 | 1.32 | 27.1 | 27.9 |
| 5.01 | 1.08 | 1.1 | 37.12 | 1.27 | 26.9 | 27.5 |
| 5.72 | 1.31 | 1.12 | 36.88 | 1.43 | 25.4 | 26.5 |
| 6.43 | 1.5 | 1.14 | 36.57 | 1.27 | 25 | 25.9 |
| 7.15 | 1.42 | 1.26 | 36.45 | 1.49 | 25 | 26.4 |
| 7.86 | 1.11 | 1.38 | 36.52 | 1.52 | 25.7 | 26.8 |
| 8.57 | 1.18 | 1.5 | 36.26 | 1.6 | 26 | 26.7 |
| 9.29 | 1.46 | 1.56 | 35.63 | 1.69 | 25.7 | 26.3 |
| 10 | 2.15 | 1.61 | 33.21 | 1.74 | 24.1 | 25.3 |

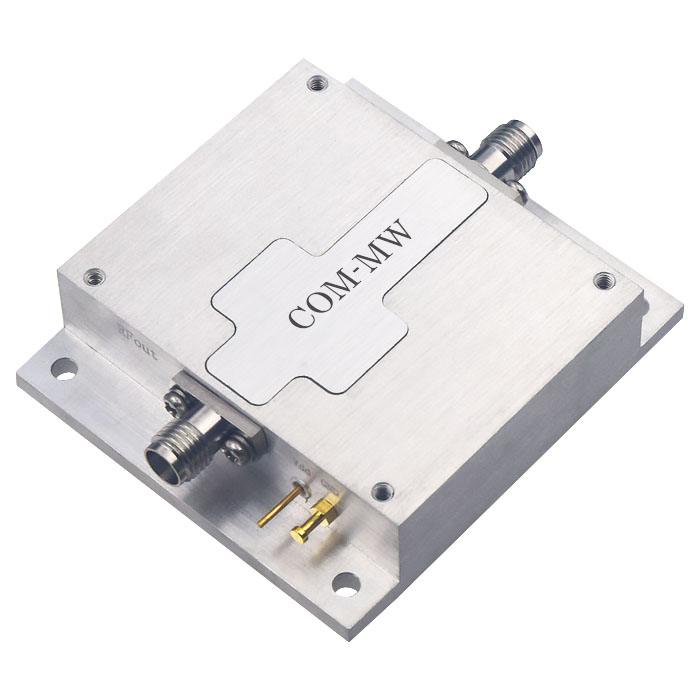

参考实物图
外形结构图

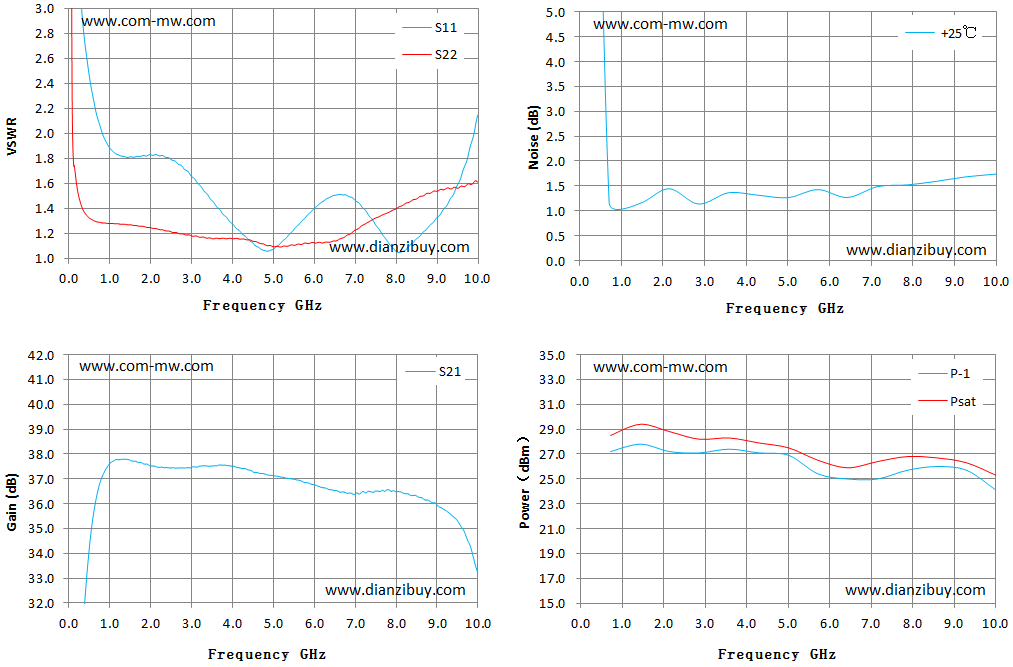

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
