产品
滤波器
阻带频率2543~2643MHz, ≥60dB, 通带频率DC~2533MHz, 2653~6000MHz, SMA
- K6-2543-2643-10S60100-003
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
K6-2543-2643-10S60100-003
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 2543 | ~ | 2643 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 2533 | MHz | |
| 通带频率 | 2653 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 2450 | -0.39 | 1.23 |
| 2500 | -0.46 | 1.3 |
| 2533 | -2.69 | 1.33 |
| 2538 | -6.99 | 10.24 |
| 2543 | -87.33 | 46.91 |
| 2575 | -84.27 | 43.04 |
| 2595 | -70.30 | 48.75 |
| 2605 | -71.51 | 33.89 |
| 2625 | -83.74 | 32.19 |
| 2635 | -78.11 | 43.49 |
| 2643 | -87.61 | 43.8 |
| 2648 | -7.89 | 12.45 |
| 2653 | -2.64 | 1.29 |
| 2700 | -0.47 | 1.56 |
| 2750 | -0.48 | 1.47 |
参考实物图

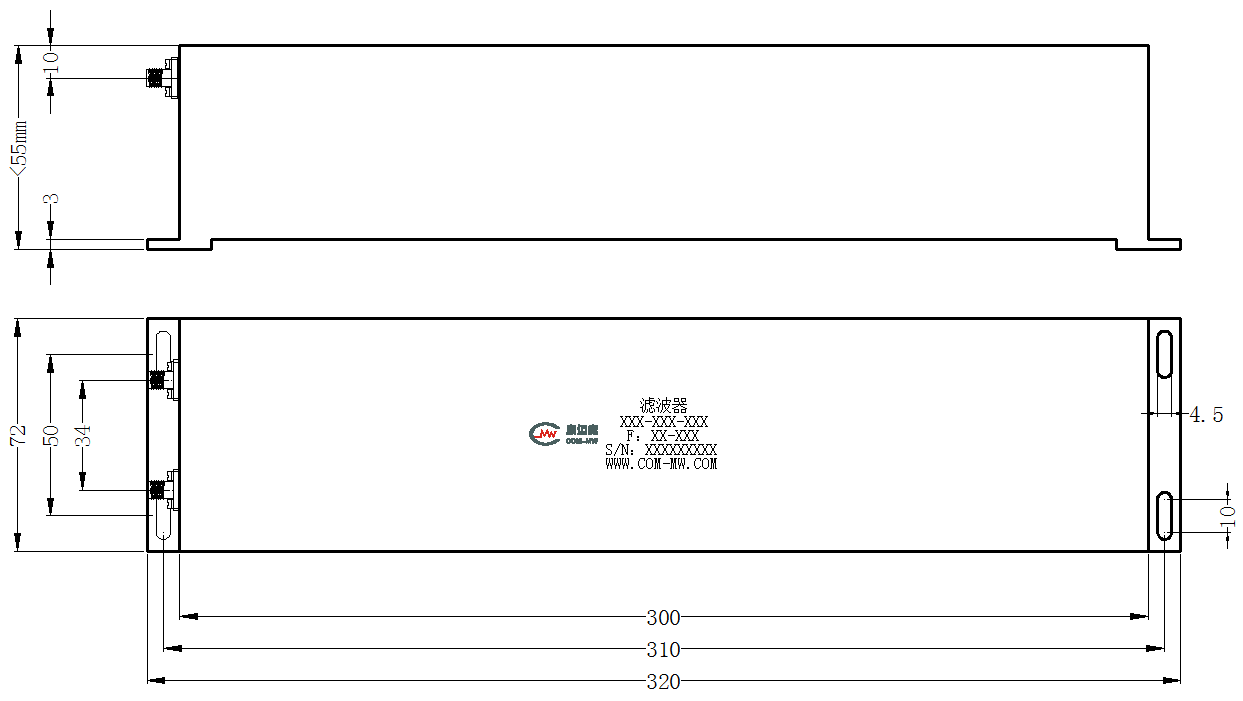

外形结构图（mm）

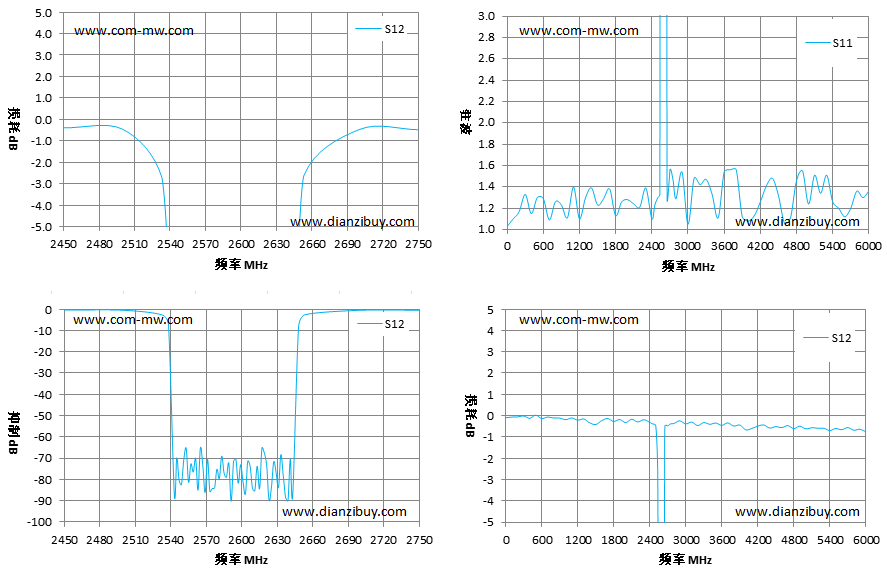

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
