隔离器
工作频率300~360MHz, 通过功率100W, SMA
- DG9-300-360-1654
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 300 | ~ | 360 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
环境要求
| 通过功率 | 100W |
| 耐反射功率 | 30W |
| 传输方向 | 从左到右 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 280 | 1.49 | -0.53 | -17 | 1.59 |
| 287 | 1.3 | -0.36 | -20.35 | 1.38 |
| 294 | 1.16 | -0.25 | -25.39 | 1.23 |
| 301 | 1.06 | -0.21 | -34.79 | 1.13 |
| 309 | 1.02 | -0.2 | -32.82 | 1.07 |
| 316 | 1.07 | -0.22 | -26.81 | 1.08 |
| 323 | 1.11 | -0.25 | -24.1 | 1.12 |
| 330 | 1.13 | -0.28 | -22.8 | 1.16 |
| 337 | 1.13 | -0.3 | -22.33 | 1.18 |
| 344 | 1.12 | -0.33 | -22.39 | 1.19 |
| 351 | 1.11 | -0.35 | -22.58 | 1.18 |
| 359 | 1.14 | -0.38 | -21.87 | 1.16 |
| 366 | 1.21 | -0.43 | -19.84 | 1.14 |
| 373 | 1.35 | -0.52 | -17.15 | 1.14 |
| 380 | 1.55 | -0.68 | -14.58 | 1.21 |

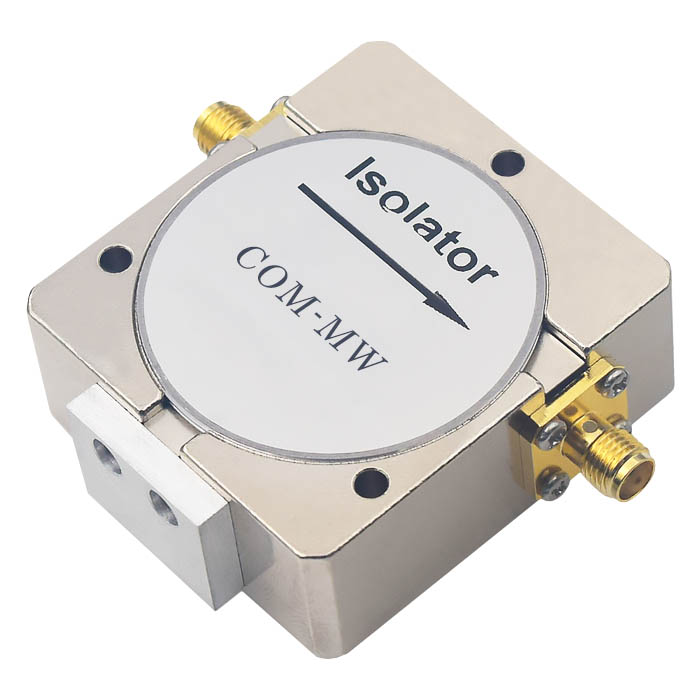

参考实物图
外形结构图（mm）

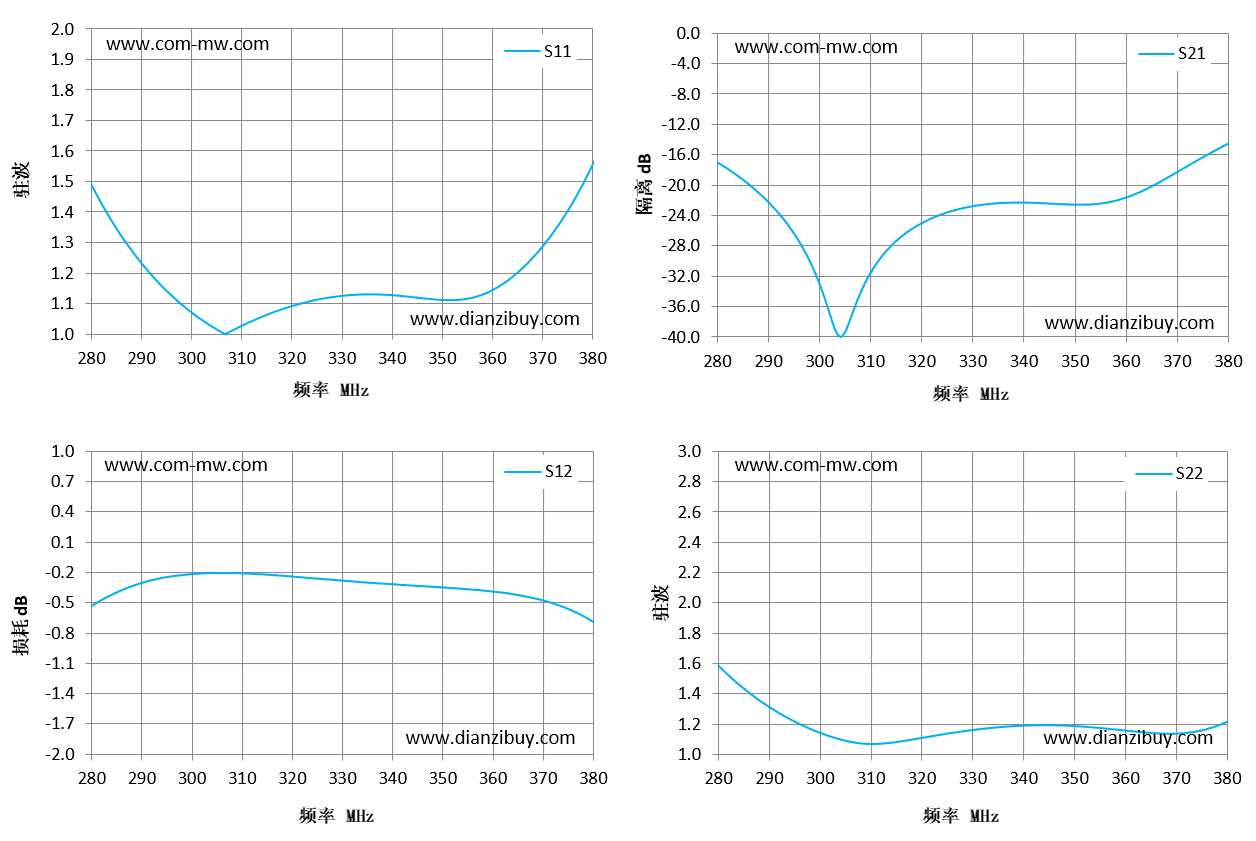

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
