产品
滤波器
阻带频率5150~5250MHz, ≥50dB, 通带频率DC~5130MHz, 5270~7000MHz, N
- K6-5150-5250-20N50150-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 5150 | ~ | 5250 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 5130 | MHz | |
| 通带频率 | 5270 | ~ | 7000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 5000 | -0.73 | 1.27 |
| 5100 | -0.95 | 1.65 |
| 5130 | -2.34 | 1.3 |
| 5135 | -7.41 | 6.37 |
| 5140 | -30.17 | 18.37 |
| 5150 | -79.95 | 49.59 |
| 5170 | -79.83 | 42.28 |
| 5200 | -71.15 | 21.13 |
| 5220 | -68.13 | 16.43 |
| 5250 | -73.08 | 20.48 |
| 5260 | -33.27 | 12.14 |
| 5265 | -10.62 | 6.42 |
| 5270 | -2.41 | 1.3 |
| 5300 | -0.96 | 1.69 |
| 5400 | -0.85 | 1.15 |
参考实物图

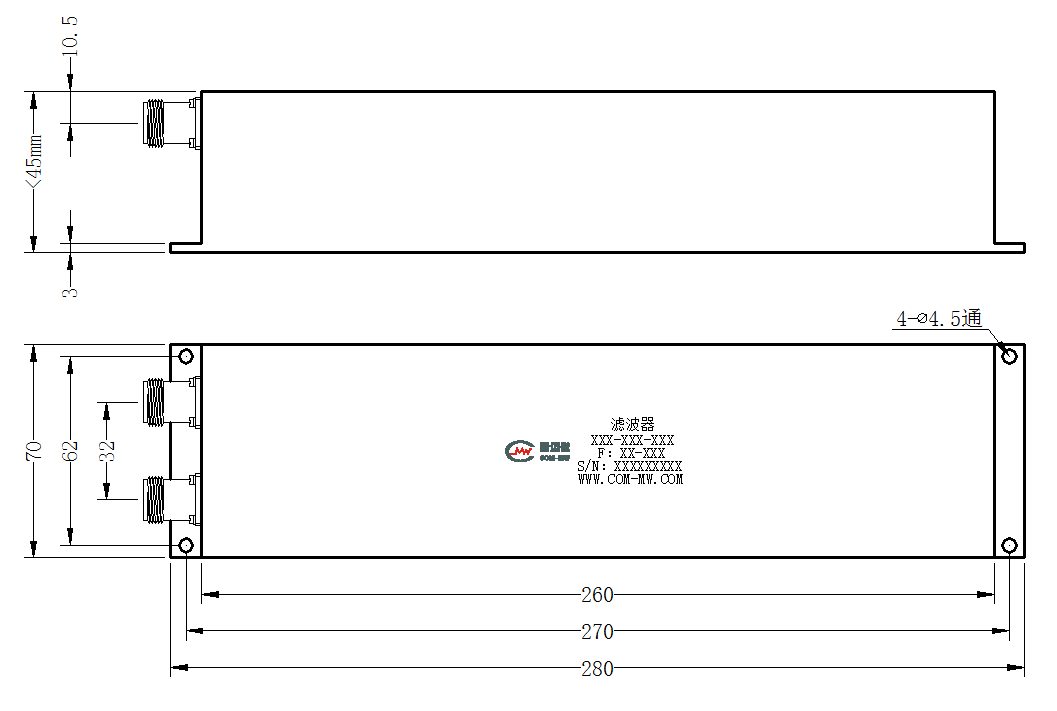

外形结构图（mm）

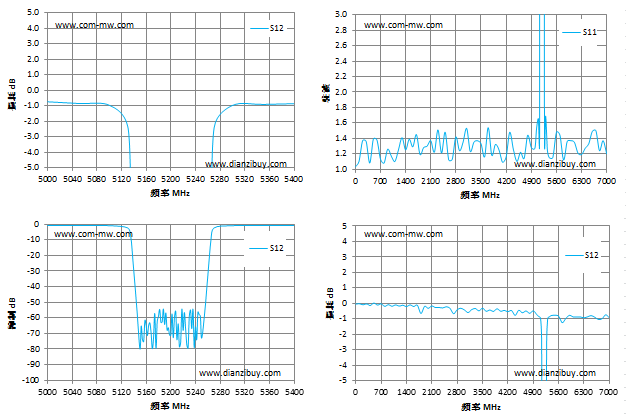

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
