通带频率 494.4~734.4MHz,DC-399.4MHz≥50dB,464.4MHz≥20dB,表面贴装
- ZBF13-L614.4-240-3748
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 494.4 | ~ | 734.4 | MHz |
| 通带损耗 | / | / | 4.5 | dB | ||
| 带内波动 | / | / | 3.0 | dB | ||
| 带外抑制 | DC-399.4 | MHz≥ | 50 | dB | ||
| 带外抑制 | 464.4 | MHz≥ | 20 | dB | ||
| 带外抑制 | 764.4 | MHz≥ | 20 | dB | ||
| 带外抑制 | 829.4-1500 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.50 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 460 | 25.51 | 20.93 | -39.78 | -39.78 | 3.68 |
| 484 | 4.71 | 4.16 | -9.34 | -9.34 | 12.05 |
| 507 | 1.22 | 1.20 | -2.91 | -2.91 | 18.45 |
| 531 | 1.27 | 1.33 | -1.78 | -1.78 | 9.40 |
| 554 | 1.20 | 1.29 | -1.60 | -1.60 | 7.83 |
| 578 | 1.16 | 1.21 | -1.43 | -1.43 | 6.48 |
| 601 | 1.37 | 1.37 | -1.51 | -1.51 | 5.79 |
| 625 | 1.36 | 1.39 | -1.53 | -1.53 | 5.73 |
| 649 | 1.32 | 1.37 | -1.60 | -1.60 | 5.84 |
| 672 | 1.30 | 1.34 | -1.71 | -1.71 | 6.06 |
| 696 | 1.23 | 1.20 | -2.02 | -2.02 | 7.00 |
| 719 | 1.19 | 1.11 | -2.32 | -2.32 | 7.83 |
| 743 | 1.18 | 1.22 | -4.17 | -4.17 | 12.02 |
| 766 | 5.05 | 7.03 | -25.58 | -25.58 | 16.01 |
| 790 | 9.34 | 12.45 | -49.27 | -49.27 | 10.23 |
参考实物图

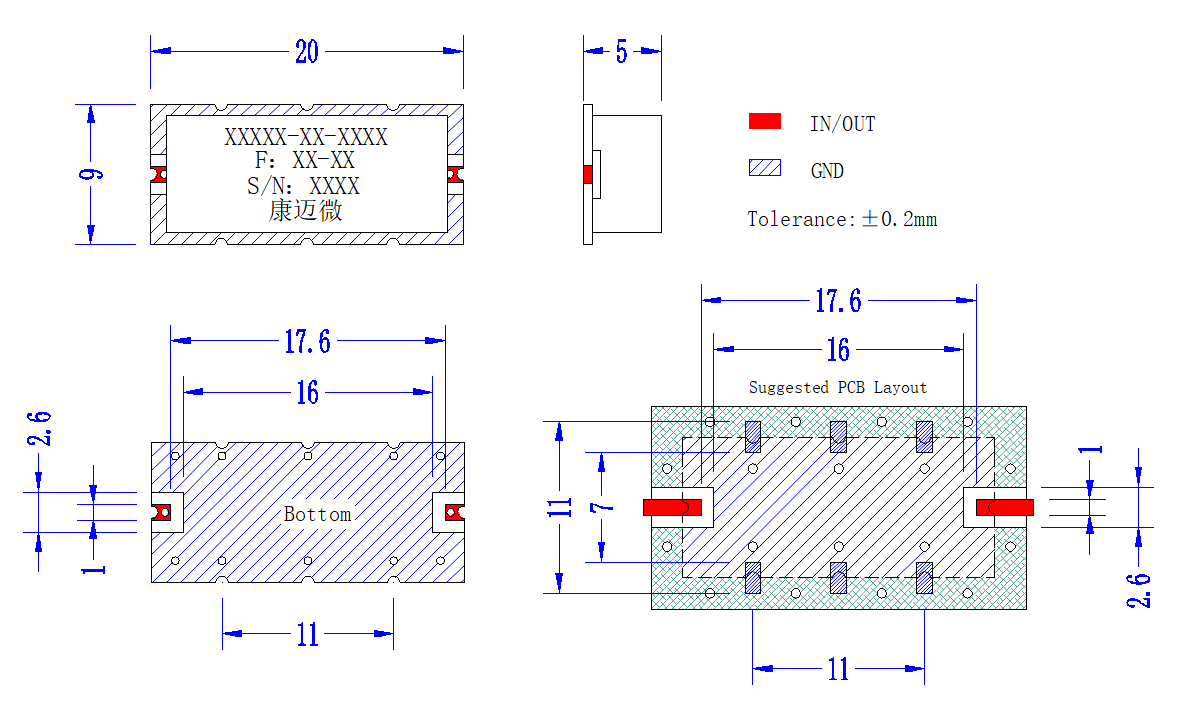

外形结构图（mm）

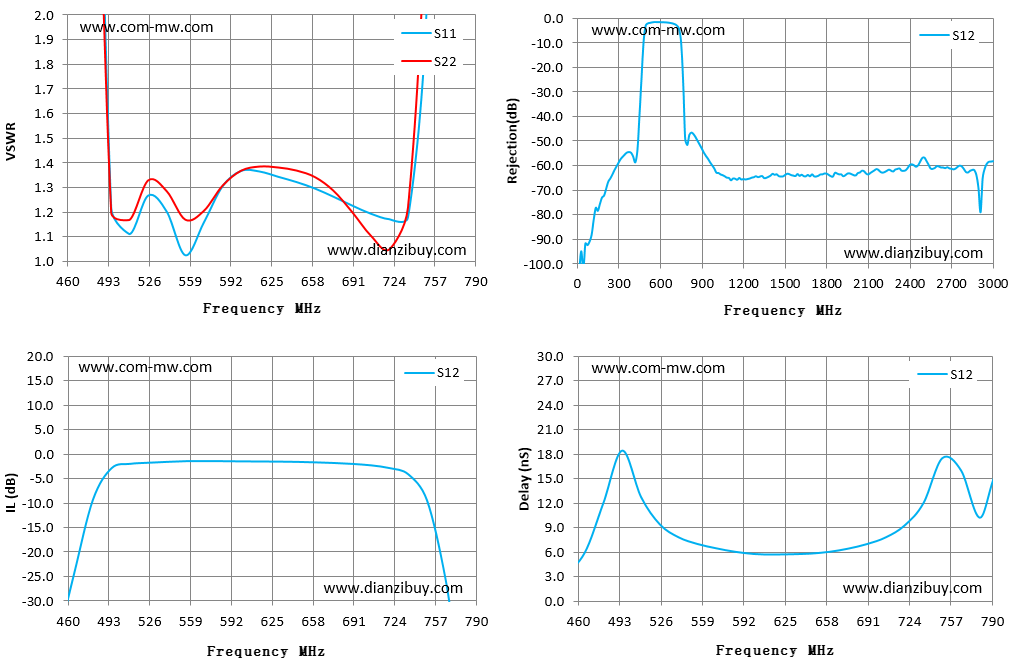

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 连接表贴器件的50欧姆微带线的宽度尽量接近、等于或大于滤波器端口焊盘的宽度 |
| 4 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
