产品
滤波器
通带频率2025~2120MHz, DC-1.6GHz≥60dBc, 1.6-1.72GHz≥40dBc, 2.5-3.2GHz≥60dBc, dB, 微带圆针
- ZBF15-L2072.5-95-1710
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2025 | ~ | 2120 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-1.6 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 1.6-1.72 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 2.5-3.2 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 3.2-5 | GHz≥ | 80 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 时延波动 | ≤0.2ns（任意±10mhz） |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 1850 | 23.71 | 16.53 | -24.65 | -24.65 | 2.38 |
| 1882 | 12.66 | 6.44 | -13.04 | -13.04 | 4.46 |
| 1914 | 3.49 | 1.75 | -4.41 | -4.41 | 7.75 |
| 1946 | 2.41 | 1.79 | -3.06 | -3.06 | 6.17 |
| 1979 | 1.42 | 1.2 | -2.05 | -2.05 | 5.33 |
| 2011 | 1.3 | 1.18 | -1.88 | -1.88 | 4.94 |
| 2043 | 1.26 | 1.22 | -1.79 | -1.79 | 4.54 |
| 2075 | 1.18 | 1.14 | -1.76 | -1.76 | 4.49 |
| 2107 | 1.15 | 1.13 | -1.81 | -1.81 | 4.54 |
| 2139 | 1.25 | 1.26 | -1.94 | -1.94 | 4.76 |
| 2171 | 1.36 | 1.34 | -2.19 | -2.19 | 5.09 |
| 2204 | 1.67 | 1.32 | -2.77 | -2.77 | 6.04 |
| 2236 | 2.36 | 1.63 | -4.33 | -4.33 | 7.85 |
| 2268 | 10.18 | 9.51 | -14.73 | -14.73 | 5.21 |
| 2300 | 17.21 | 17.91 | -22.47 | -22.47 | 3.15 |

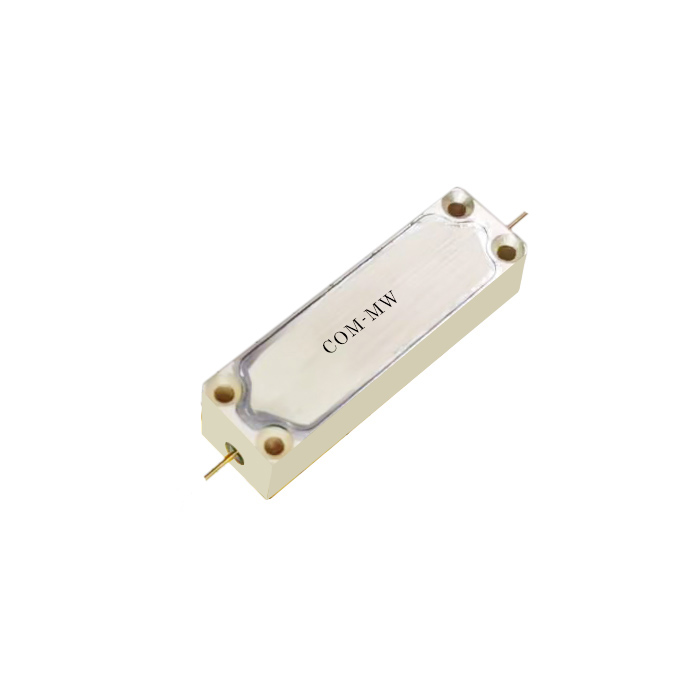

参考实物图

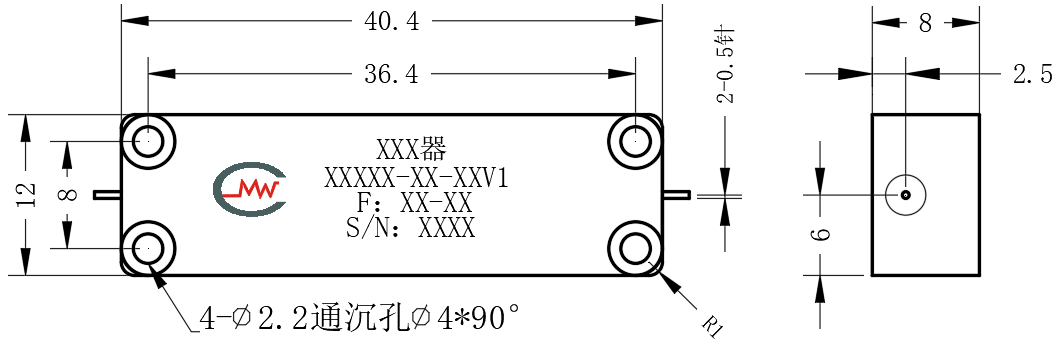

外形结构图（mm）

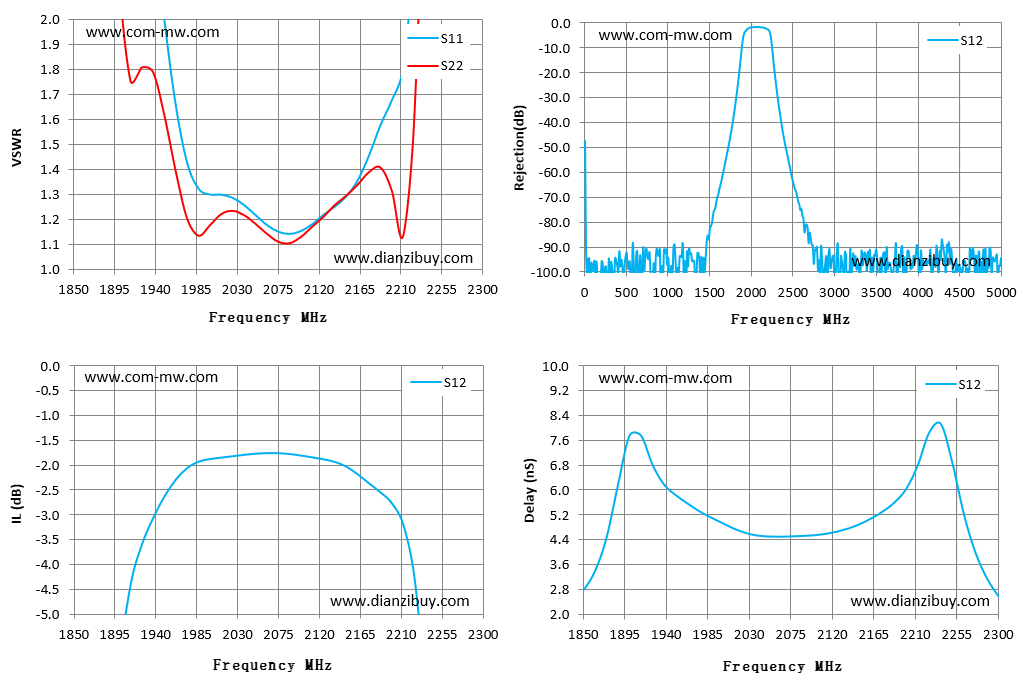

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
