双工器
2~5.7GHz, 6.3~18GHz, 5.8~6.2GHz, ~MHz, ~MHz, 微带圆针
- ZCB2-2M2-18G-2906
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | ||
|---|---|---|---|---|---|---|
| 通带频率一CH1 | 2 | ~ | 5.7 | GHz | ||
| 通带频率二CH2 | 6.3 | ~ | 18 | GHz | ||
| 交叠频率 | 5.8 | ~ | 6.2 | GHz | ||
| 通带驻波CH1 | 1.50 | 1.6 | :1 | |||
| 通带驻波CH2 | 1.80 | 2.2 | :1 | |||
| 通带损耗CH1 | 1.5 | dB | ||||
| 通带损耗CH2 | 2 | dB | ||||
| 交叠频率损耗 | 5.5 | dB | ||||
| 通带一抑制度 | DC-1.3 | GHz≥ | 60 | dB | ||
| 通带一抑制度 | 9-18 | GHz≥ | 60 | dB | ||
| 通带一抑制度 | 18-20 | GHz≥ | 30 | dB | ||
| 通带二抑制度 | DC-5.1 | GHz≥ | 60 | dB | ||
| 通带二抑制度 | 5.1-5.2 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 21-26 | GHz≥ | 60 | dB |
其它参数
| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃ |

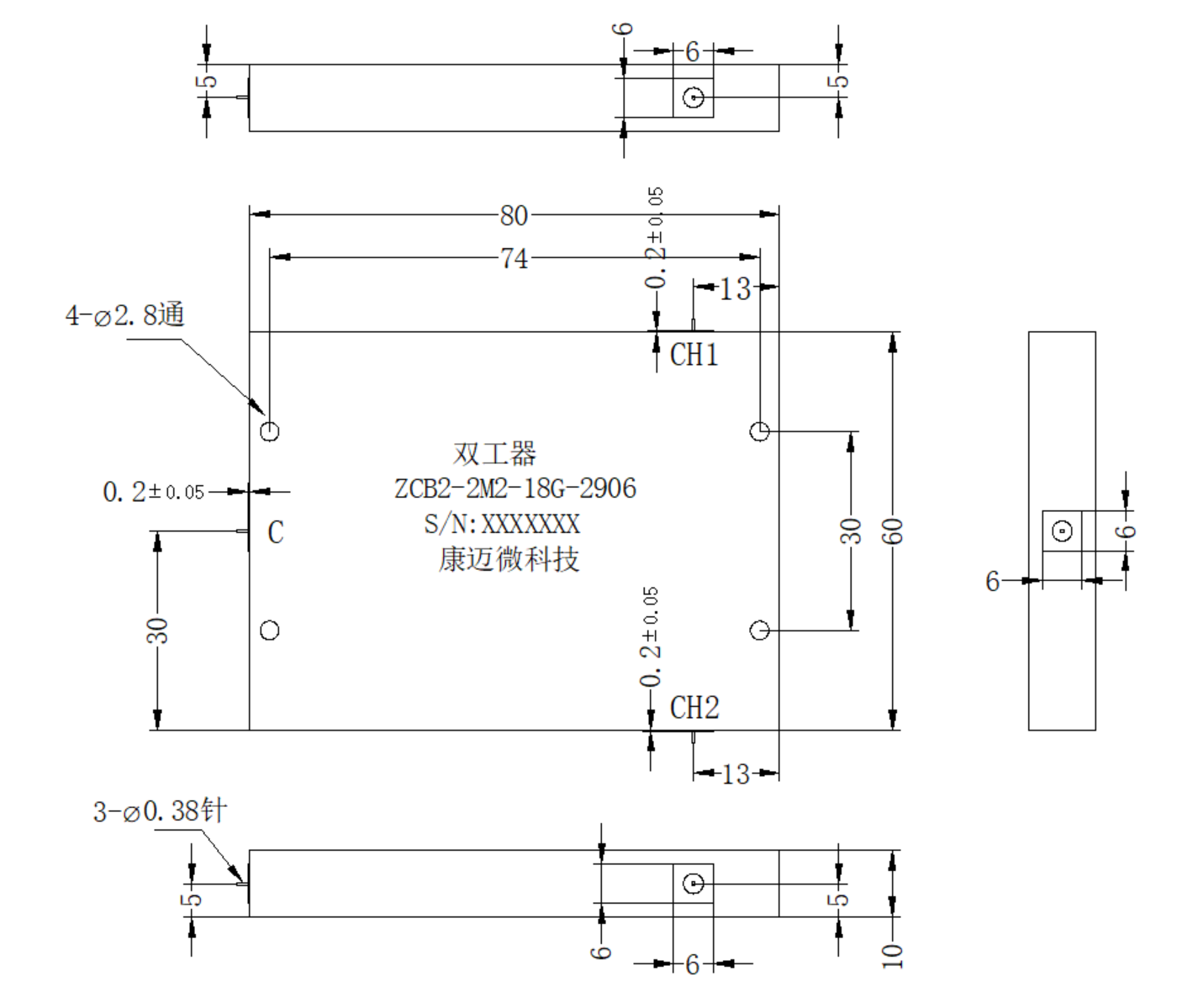

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
