产品
滤波器
阻带频率1805~1830MHz, ≥60dB, 通带频率DC~1797MHz, 1838~6000MHz, N
- ZBSF6-C1805-1830-4451
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1805 | ~ | 1830 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1797 | MHz | |
| 通带频率 | 1838 | ~ | 6000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1750 | -0.33 | 1.06 |
| 1797 | -1.76 | 1.36 |
| 1801 | -7.03 | 8.75 |
| 1805 | -76.83 | 38.84 |
| 1808 | -66.84 | 36.66 |
| 1810 | -73.79 | 32.21 |
| 1816 | -79.62 | 35.77 |
| 1818 | -64.88 | 39.45 |
| 1820 | -68.11 | 39.23 |
| 1826 | -69.81 | 34.86 |
| 1828 | -66.68 | 39.48 |
| 1830 | -75.70 | 44.81 |
| 1834 | -7.76 | 8.13 |
| 1838 | -1.87 | 1.33 |
| 1900 | -0.38 | 1.16 |
参考实物图

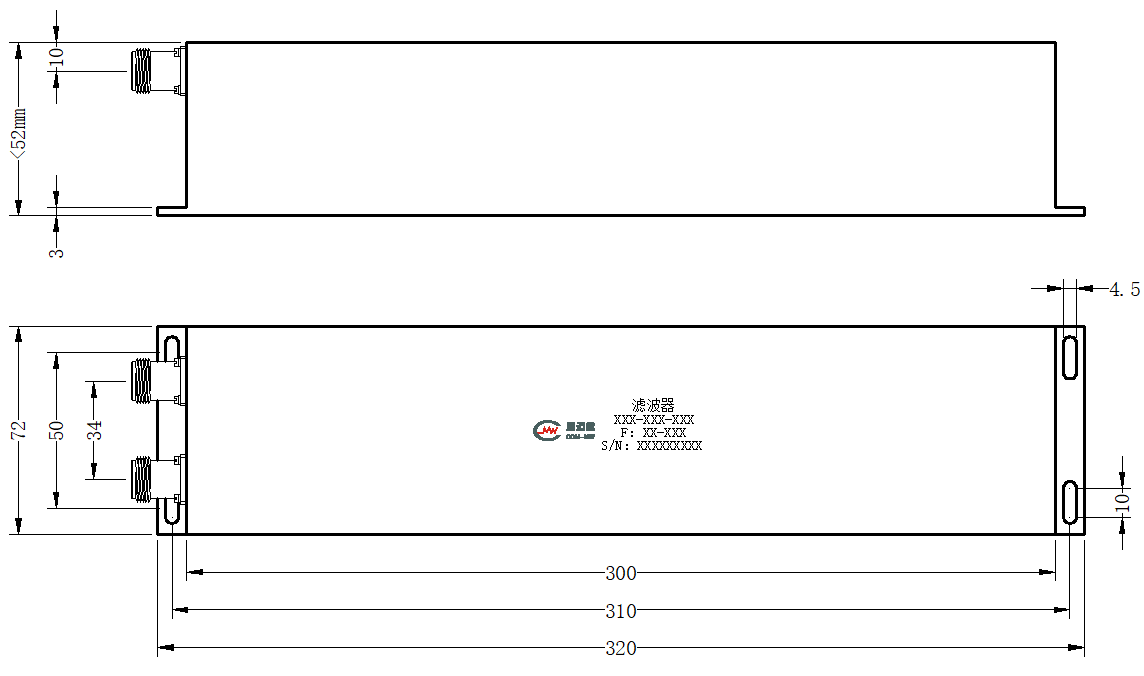

外形结构图（mm）

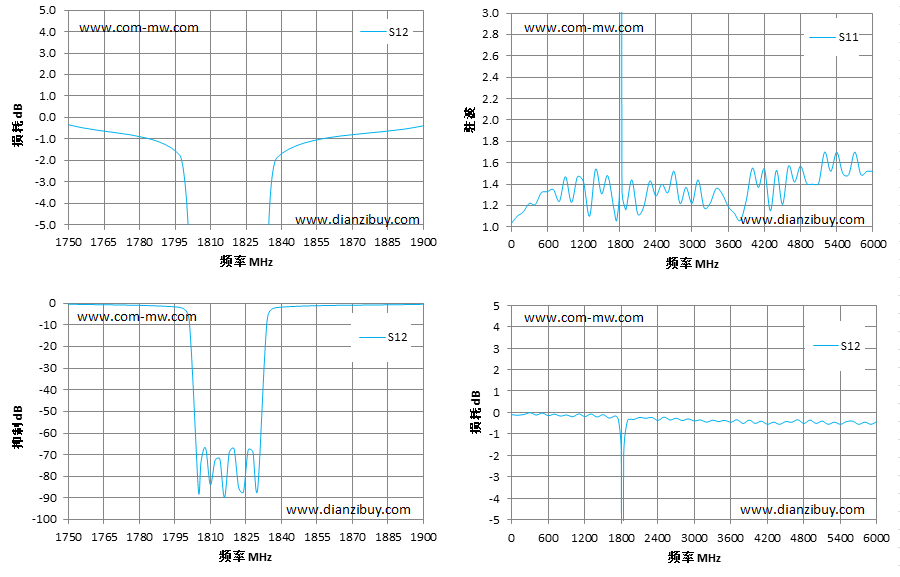

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
