开关
DC~18GHz,单刀双掷 ,TTL控制,反射式,15ms,SMA,12V,200万次
- DSW9-2R0-18G-2412
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.2 | dB@6G | ||
| 插入损耗 | 0.4 | dB@18G | ||
| 隔离度 | 70 | dB@6G | ||
| 隔离度 | 60 | dB@18G | ||
| 驻波比 | 1.2 | @6G | ||
| 驻波比 | 1.4 | @18G | ||
| 功率容量 | 80 | @6G | ||
| 功率容量 | 50 | @18G |
其它参数
| 开关路数 | 单刀双掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 开关顺序 | 先断后合 |
控制引脚定义
| 1 | ＋12V |
| 2 | TTL低电平通RF 0~1，TTL高电平通RF 0~2 |
| 3 | GND |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 隔离 dB | S02 相位 ° |
| 0.01 | 1.04 | 1.03 | -0.01 | -85.56 | 0.01 |
| 1.43 | 1.02 | 1.01 | -0.01 | -86.74 | 0.01 |
| 2.86 | 1.02 | 1.02 | -0.01 | -86.85 | 0.01 |
| 4.29 | 1.05 | 1.04 | -0.02 | -86.5 | 0.03 |
| 5.71 | 1.08 | 1.09 | -0.03 | -87.93 | 0.03 |
| 7.14 | 1.08 | 1.03 | -0.05 | -86.91 | 0.04 |
| 8.57 | 1.14 | 1.1 | -0.05 | -86.11 | 0.05 |
| 10 | 1.11 | 1.12 | -0.07 | -85.42 | 0.07 |
| 11.43 | 1.04 | 1.03 | -0.07 | -84.44 | 0.09 |
| 12.86 | 1.2 | 1.19 | -0.1 | -84.5 | 0.1 |
| 14.29 | 1.27 | 1.26 | -0.16 | -74.4 | 0.13 |
| 15.71 | 1.39 | 1.35 | -0.17 | -74.99 | 0.18 |
| 17.14 | 1.18 | 1.17 | -0.19 | -75.17 | 0.14 |
| 18.57 | 1.27 | 1.23 | -0.12 | -75.31 | 0.2 |
| 20 | 1.36 | 1.33 | -0.15 | -71.96 | 0.23 |

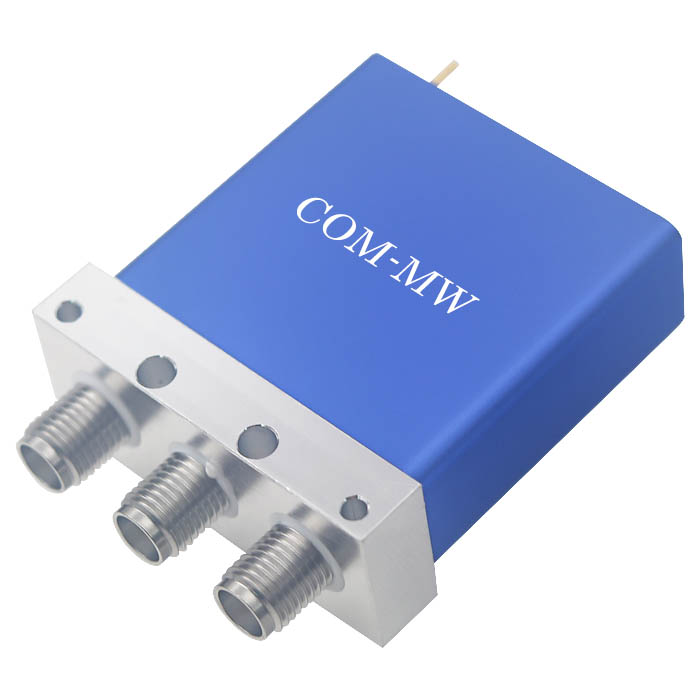

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
