滤波器
阻带频率1762~1772MHz, ≥60dB, 通带频率DC~1747MHz, 1787~6000MHz, N
- K6-1762-1772-15N60150-004
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 1762 | ~ | 1772 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 1747 | MHz | |
| 通带频率 | 1787 | ~ | 6000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 1700 | -0.31 | 1.4 |
| 1747 | -2.16 | 1.33 |
| 1752 | -4.48 | 2.69 |
| 1757 | -13.48 | 14.58 |
| 1762 | -90.95 | 49.48 |
| 1765 | -68.90 | 31.05 |
| 1766 | -75.96 | 38.68 |
| 1767 | -82.79 | 32.57 |
| 1768 | -74.58 | 30.99 |
| 1770 | -82.39 | 37.3 |
| 1772 | -90.82 | 33.48 |
| 1777 | -14.43 | 14.72 |
| 1782 | -4.79 | 3.77 |
| 1787 | -2.21 | 1.41 |
| 1825 | -0.36 | 1.3 |
参考实物图
外形结构图（mm）

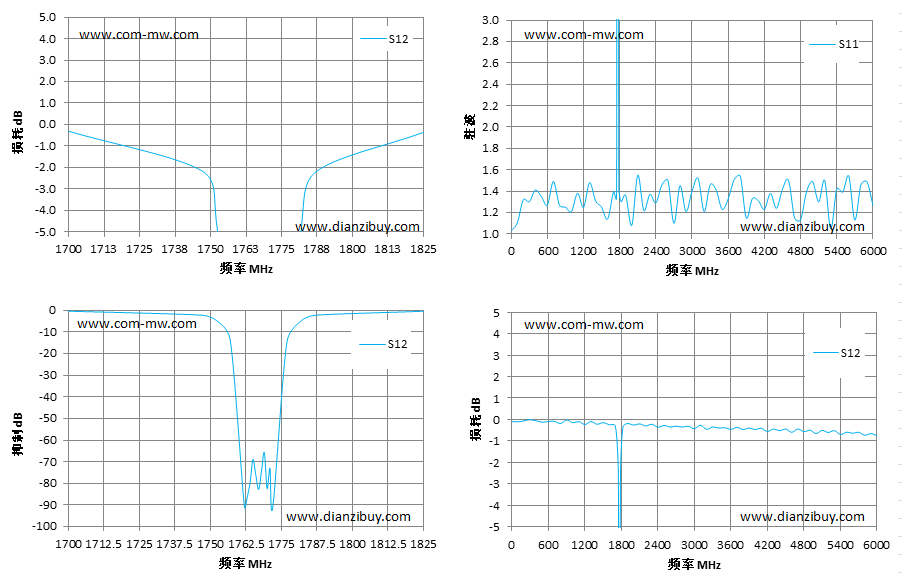

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
