产品
滤波器
通带频率 100~1100MHz,1300-1800MHz≥55dBc,SMA
- ZLPF-L100-1100-B8
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 100 | ~ | 1100 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1.2 | dB | ||
| 带外抑制 | 1300-1800 | MHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.49 | -0.42 | -14.38 |
| 0.11 | 1.13 | -0.11 | 0.98 |
| 0.22 | 1.26 | -0.19 | 1.01 |
| 0.32 | 1.34 | -0.25 | 1.02 |
| 0.43 | 1.36 | -0.30 | 1.02 |
| 0.54 | 1.27 | -0.27 | 1.15 |
| 0.64 | 1.23 | -0.30 | 1.27 |
| 0.75 | 1.33 | -0.43 | 1.39 |
| 0.86 | 1.34 | -0.49 | 1.65 |
| 0.96 | 1.05 | -0.53 | 2.16 |
| 1.07 | 1.18 | -0.93 | 3.31 |
| 1.18 | 9.00 | -11.39 | 5.27 |
| 1.29 | 32.22 | -57.38 | -2.71 |
| 1.39 | 38.77 | -78.34 | 36.77 |
| 1.50 | 47.87 | -84.75 | 28.88 |
参考实物图

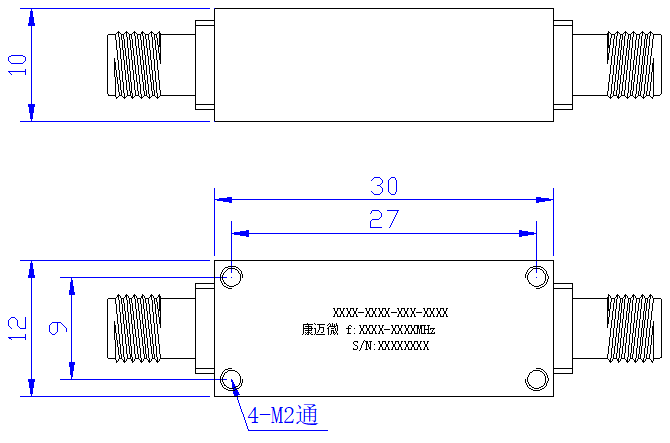

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
