产品
滤波器
阻带频率2300~2400MHz, ≥50dB, 通带频率DC~2285MHz, 2410~4000MHz, SMA
- ZBSF6-C2300-2400-415
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
| 阻带频率 | 2300 | ~ | 2400 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 2285 | MHz | |
| 通带频率 | 2410 | ~ | 4000 | MHz | |
| 通带损耗 | 2.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 100W设计保证 |
| 工作温度 | 0~+50℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 1.03 | 1.03 | 0.02 | 25.9 |
| 357 | 1.05 | 1.05 | -0.14 | 2.31 |
| 714 | 1.02 | 1.04 | -0.18 | 2.32 |
| 1071 | 1.1 | 1.1 | -0.25 | 2.34 |
| 1429 | 1.07 | 1.08 | -0.26 | 2.36 |
| 1786 | 1.02 | 1.01 | -0.34 | 2.46 |
| 2143 | 1.24 | 1.25 | -0.46 | 3.56 |
| 2500 | 1.07 | 1.07 | -0.5 | 4.3 |
| 2857 | 1.06 | 1.06 | -0.43 | 2.51 |
| 3214 | 1.07 | 1.07 | -0.47 | 2.38 |
| 3571 | 1.21 | 1.21 | -0.56 | 2.35 |
| 3929 | 1.26 | 1.27 | -0.61 | 2.37 |
| 4286 | 1.23 | 1.24 | -0.62 | 2.37 |
| 4643 | 1.1 | 1.08 | -0.64 | 2.37 |
| 5000 | 1.25 | 1.25 | -0.77 | 2.39 |
参考实物图

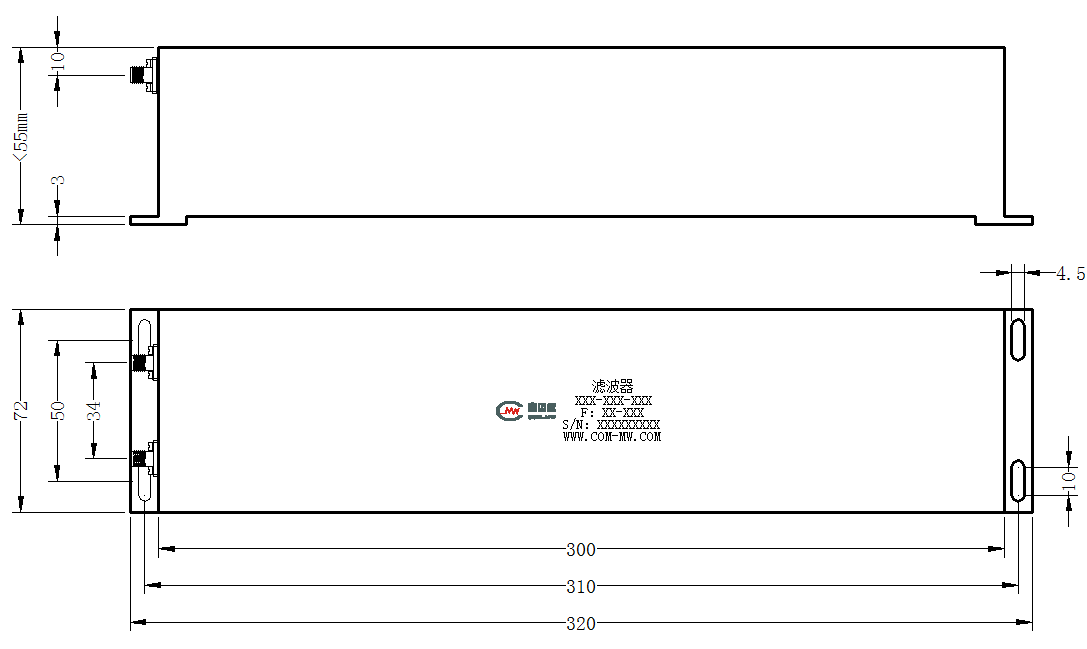

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
