产品
耦合器
1~50GHz,耦合度 20dB, 2.4,10W
- ZDC25-20M1-50G-3729
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 50 | GHz |
| 插入损耗 | 2.5 | dB | ||
| 耦合度 | 18 | 20 | 22 | dB |
| 方向性 | 8 | dB | ||
| 主线驻波比 | 1.8 | |||
| 耦合线驻波比 | 1.8 |
其它参数
| 接口形式 | 2.4-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.01 | 1.01 | 1.01 | -0.02 | -51.99 | -8.52 |
| 3.58 | 1.04 | 1.03 | 1.02 | -0.42 | -19.64 | -27.19 |
| 7.15 | 1.04 | 1.04 | 1.04 | -0.61 | -19.54 | -26.02 |
| 10.72 | 1.02 | 1.03 | 1.07 | -0.75 | -19.79 | -23.49 |
| 14.29 | 1.12 | 1.12 | 1.07 | -0.91 | -19.69 | -19.95 |
| 17.86 | 1.02 | 1.01 | 1.06 | -1.02 | -19.75 | -18.61 |
| 21.43 | 1.15 | 1.13 | 1.07 | -1.17 | -19.52 | -18.74 |
| 25.01 | 1.11 | 1.13 | 1.14 | -1.27 | -20.00 | -24.46 |
| 28.58 | 1.23 | 1.24 | 1.07 | -1.42 | -20.03 | -17.05 |
| 32.15 | 1.19 | 1.18 | 1.24 | -1.53 | -19.44 | -17.28 |
| 35.72 | 1.29 | 1.31 | 1.16 | -1.73 | -19.83 | -18.04 |
| 39.29 | 1.36 | 1.36 | 1.08 | -1.89 | -20.36 | -19.78 |
| 42.86 | 1.13 | 1.17 | 1.17 | -1.88 | -20.67 | -22.37 |
| 46.43 | 1.35 | 1.30 | 1.13 | -2.05 | -20.48 | -10.56 |
| 50.00 | 1.24 | 1.23 | 1.23 | -2.12 | -20.54 | -15.59 |
参考实物图
外形结构图（mm）

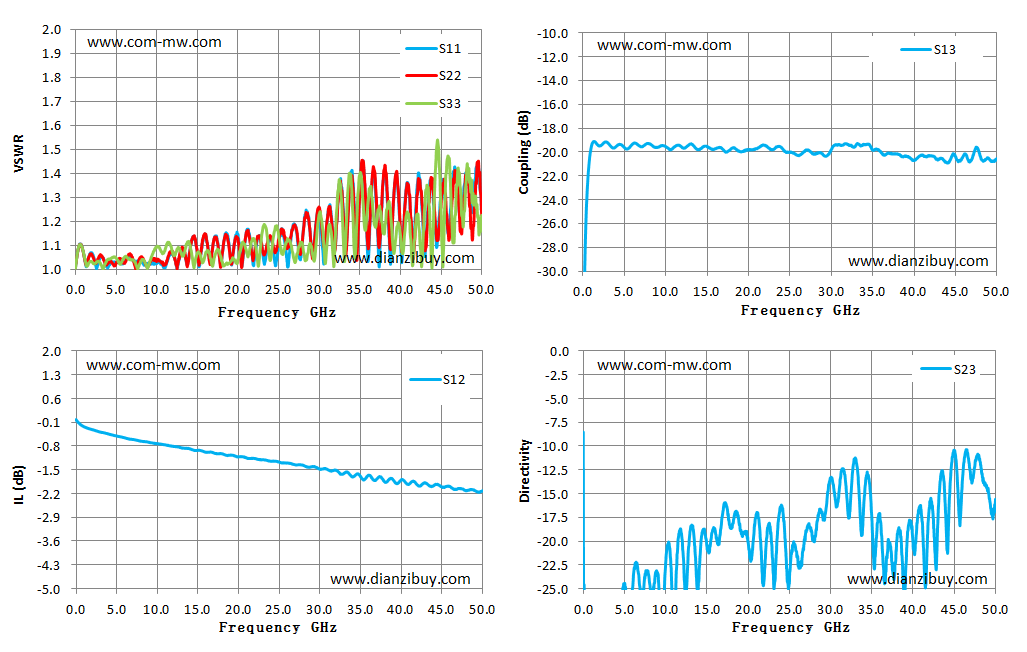

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
