功分器
2.7~3.1GHz, 峰值2500W，平均250W, 8路, 相位0°, N
- ZPD8-8M2.7-3.1G-2169
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.7 | ~ | 3.1 | GHz |
| 插入损耗 | 0.9 | 1.1 | dB | |
| 隔离度 | 18 | 20 | dB | |
| 公共端驻波比 | 1.3 | 1.4 | ||
| 分配端驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 峰值2500W，平均250W设计保证 |
| 路数 | 8路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0（N-K） |
| 分配端口 | 1~8（SMA-K） |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S14 相位 ° |
| 2610 | 1.35 | 1.11 | -10.1 | -17.74 | -1.39 |
| 2694 | 1.34 | 1.15 | -10.01 | -21.13 | -1.53 |
| 2736 | 1.28 | 1.15 | -10.01 | -23.41 | -1.52 |
| 2779 | 1.21 | 1.16 | -9.89 | -25.88 | -1.53 |
| 2863 | 1.11 | 1.12 | -9.8 | -27.64 | -1.54 |
| 2905 | 1.07 | 1.09 | -9.77 | -27.1 | -1.45 |
| 2947 | 1.05 | 1.05 | -9.74 | -26.55 | -1.42 |
| 3031 | 1.05 | 1.01 | -9.73 | -25.96 | -1.4 |
| 3074 | 1.07 | 1.04 | -9.75 | -25.19 | -1.29 |
| 3116 | 1.12 | 1.07 | -9.75 | -24.07 | -1.39 |
| 3200 | 1.28 | 1.09 | -9.86 | -21.51 | -1.31 |

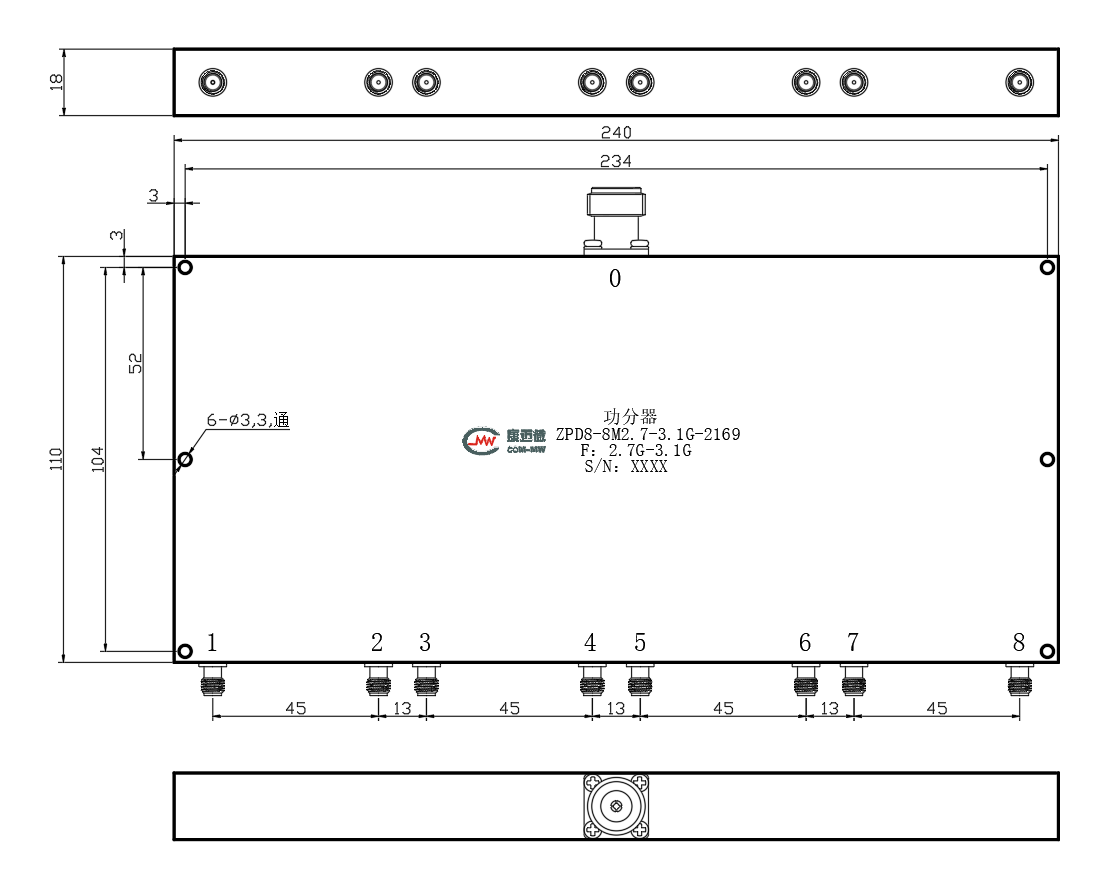

外形结构图（mm）

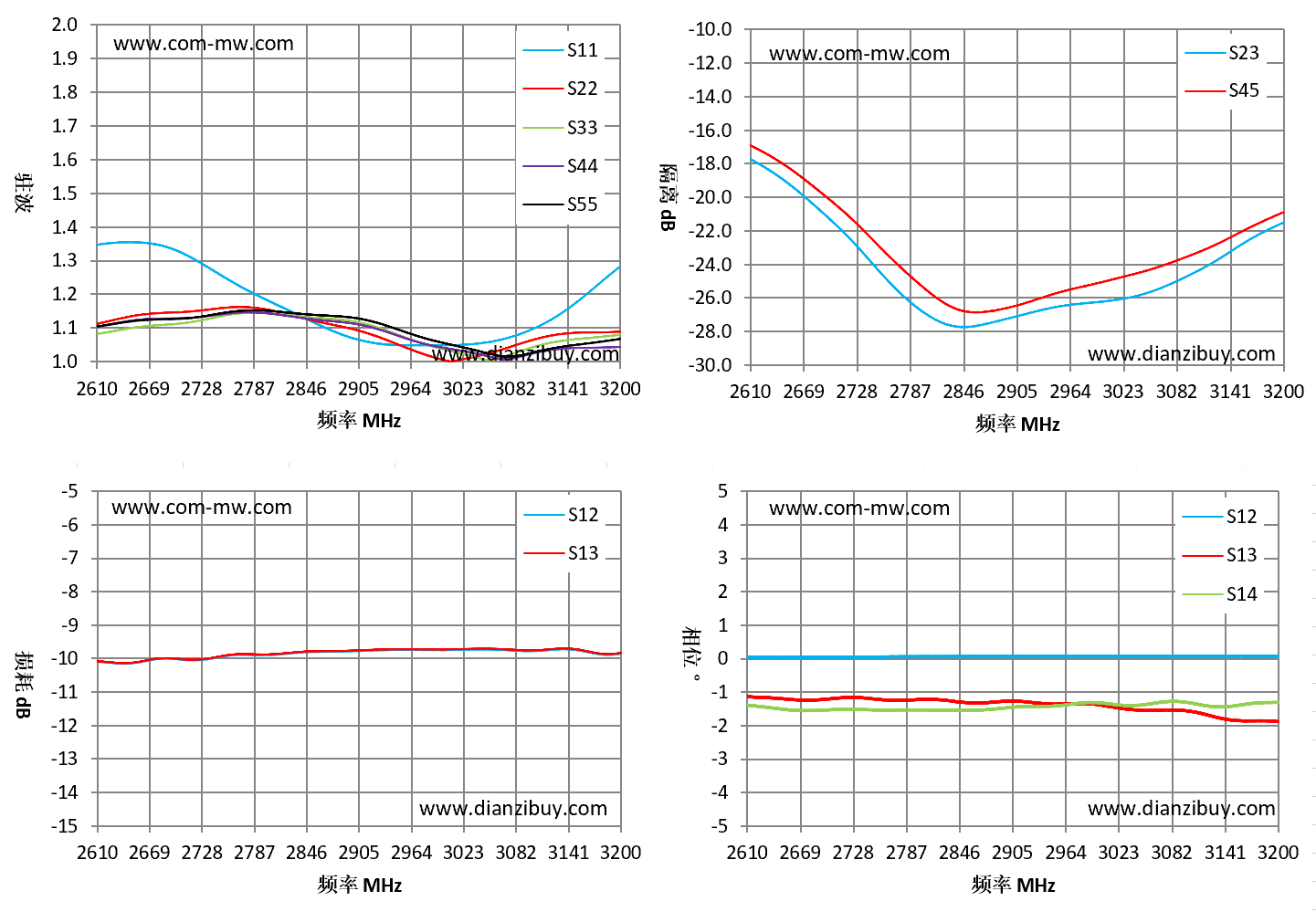

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
