滤波器
通带频率 300~8000MHz,DC-200MHz≥60dB,250MHz≥37dB,SMA
- ZHPF3-L350-8000-4092
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 300 | ~ | 8000 | MHz |
| 通带损耗 | 300 | MHz | 8.0 | dB | ||
| 通带损耗 | 320 | MHz | 2.0 | dB | ||
| 通带损耗 | 350-8000 | MHz | 1.0 | dB | ||
| 带内波动 | 350-8000 | MHz | 1.0 | dB | ||
| 带外抑制 | DC-200 | MHz≥ | 60 | dB | ||
| 带外抑制 | 250 | MHz≥ | 37 | dB | ||
| 带外抑制 | 270 | MHz≥ | 25 | dB | ||
| 通带驻波 | 350 | 8000 | 1.6 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃ |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 端口标识：激光刻字，温度下损耗≤1.3dB（350-8000MHz）振动（设计保证）Vertical-2.24 grams Transverse-1.45grams Longitudinal- 1.9grams TestTime-40minutesperaxis冲击（设计保证）20g,11msec |
功能示意图

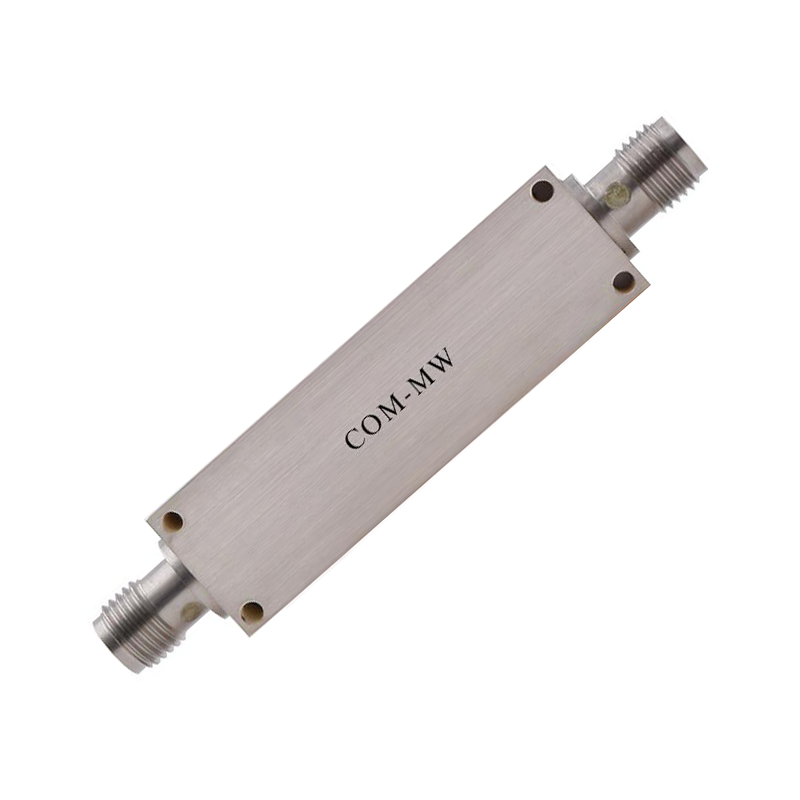

参考实物图

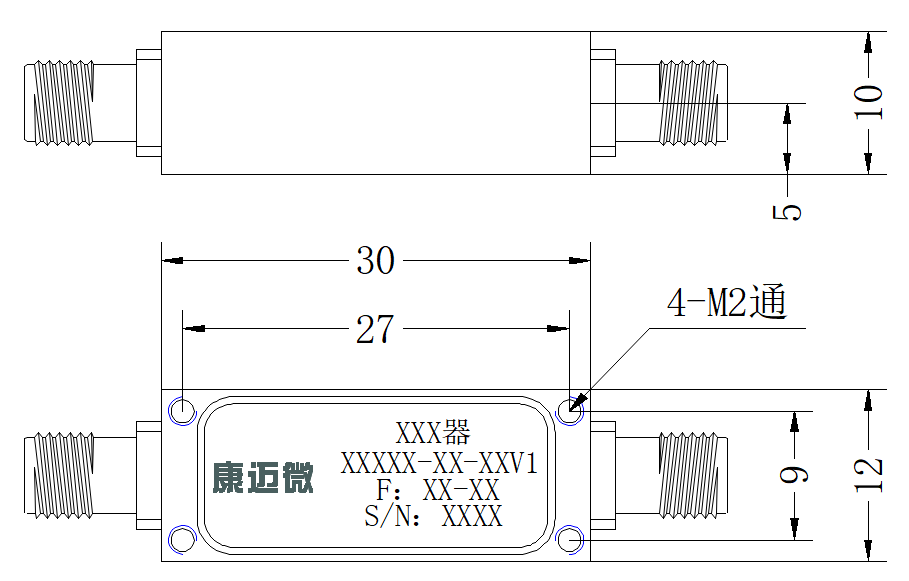

外形结构图（mm）

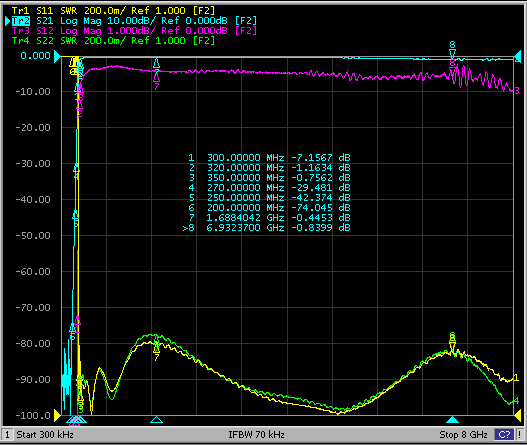

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
