产品
滤波器
通带频率 1100~1900MHz,DC-0.9GHz≥40dBc,2.1-5GHz≥40dBc,微带圆针
- ZBF15-L1500-800-1693
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1100 | ~ | 1900 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-0.9 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 2.1-5 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 微带圆针0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 950 | 47.51 | 46.31 | -32.15 | -32.15 | 1.06 |
| 1036 | 14.13 | 14.78 | -11.39 | -11.39 | 2.53 |
| 1121 | 1.13 | 1.11 | -0.98 | -0.98 | 3.86 |
| 1207 | 1.29 | 1.27 | -0.74 | -0.74 | 2.17 |
| 1293 | 1.46 | 1.43 | -0.74 | -0.74 | 1.66 |
| 1379 | 1.32 | 1.32 | -0.62 | -0.62 | 1.5 |
| 1464 | 1.16 | 1.2 | -0.58 | -0.58 | 1.42 |
| 1550 | 1.19 | 1.2 | -0.59 | -0.59 | 1.38 |
| 1636 | 1.13 | 1.1 | -0.6 | -0.6 | 1.41 |
| 1721 | 1.16 | 1.14 | -0.67 | -0.67 | 1.51 |
| 1807 | 1.37 | 1.4 | -0.88 | -0.88 | 1.73 |
| 1893 | 1.09 | 1.19 | -1.02 | -1.02 | 2.22 |
| 1979 | 1.46 | 1.45 | -1.85 | -1.85 | 3.41 |
| 2064 | 7.02 | 2.11 | -14.63 | -14.63 | 8.18 |
| 2150 | 28.5 | 18.78 | -44.06 | -44.06 | 1.26 |

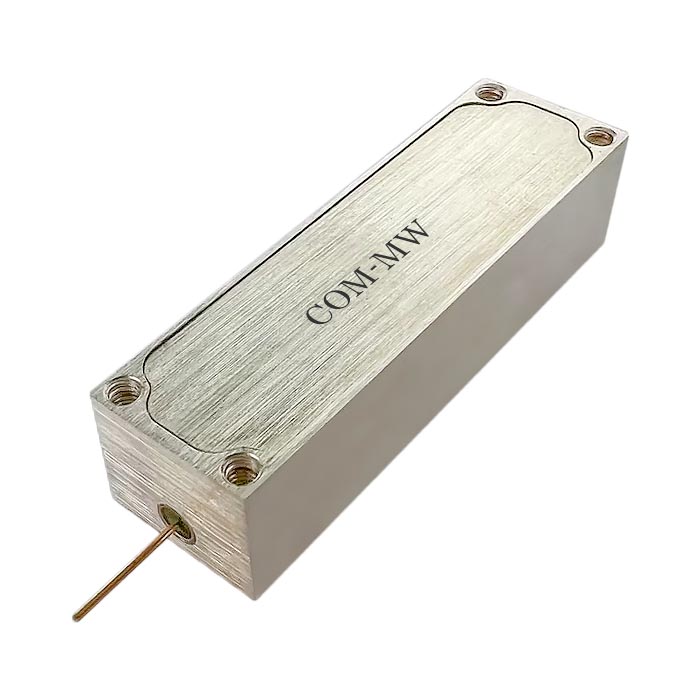

参考实物图
外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
