滤波器
通带频率 1437MHz,DC-1431MHz≥60dB,1443-3000MHz≥60dB,SMA
- ZBF6-C1437-0-5778
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1437 | MHz | ||
| 通带损耗 | / | / | 4 | dB | ||
| 带外抑制 | DC-1431 | MHz≥ | 60 | dB | ||
| 带外抑制 | 1443-3000 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB |
| 1422.00 | 98.22 | -85.91 |
| 1424.00 | 88.62 | -82.88 |
| 1426.00 | 76.67 | -79.44 |
| 1428.00 | 62.60 | -75.02 |
| 1431.00 | 39.71 | -78.56 |
| 1433.00 | 23.18 | -45.08 |
| 1435.00 | 4.70 | -12.77 |
| 1437.00 | 1.25 | -3.69 |
| 1439.00 | 2.78 | -8.91 |
| 1441.00 | 16.48 | -41.08 |
| 1443.00 | 28.90 | -75.65 |
| 1446.00 | 48.89 | -76.82 |
| 1448.00 | 61.17 | -81.32 |
| 1450.00 | 72.44 | -89.56 |
| 1452.00 | 82.01 | -91.15 |

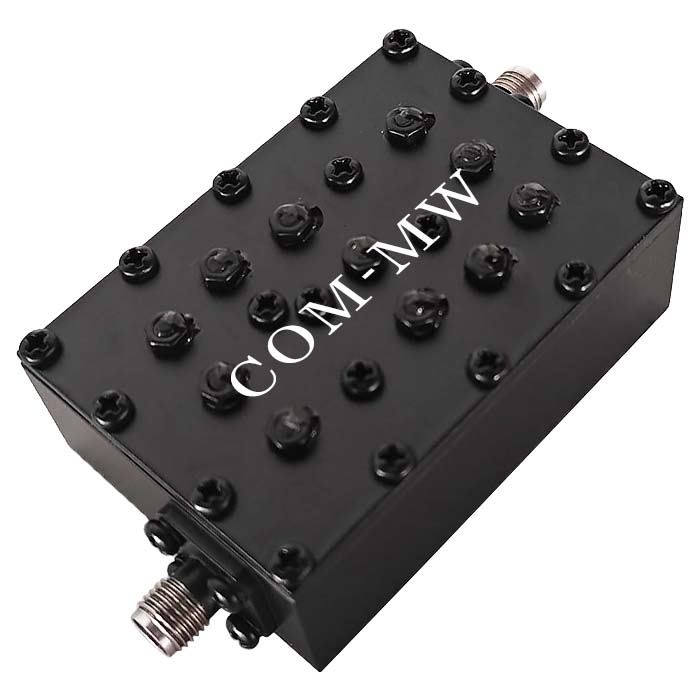

参考实物图

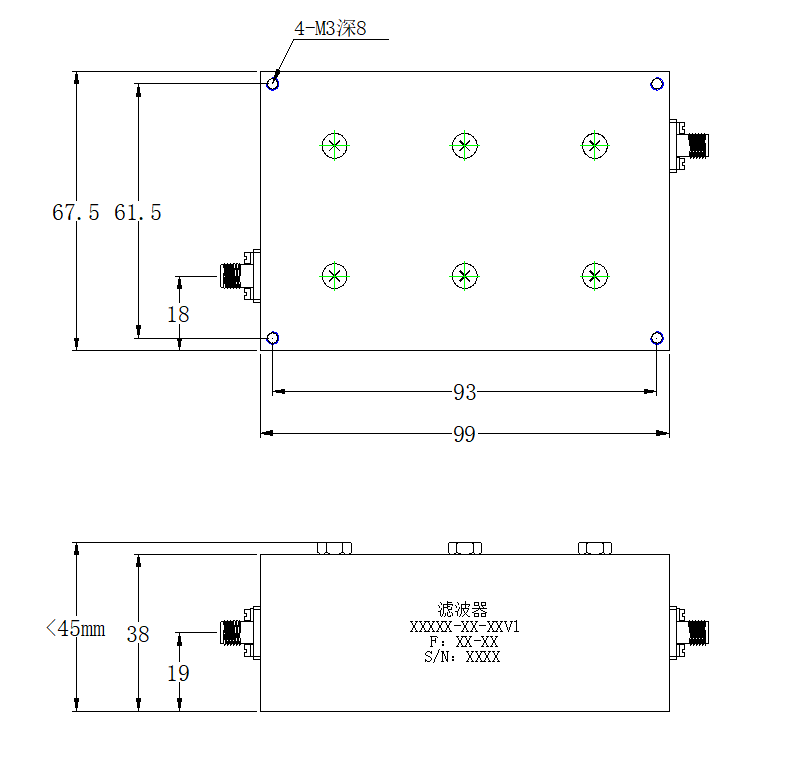

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
