滤波器
通带频率 4500~18000MHz,DC-4000MHz≥40dB,dB,SMA
- ZHPF6-C4500-18000-2113
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4500 | ~ | 18000 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | DC-4000 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.7 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -10~+45℃设计保证 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 抑制 dB | S21 损耗 dB | S12 时延 ns |
| 1 | 172.38 | 2399.4 | -80.4 | -88.52 | -6.93 |
| 2.21 | 105.05 | 94.96 | -75.59 | -71.43 | 8.67 |
| 3.43 | 44.2 | 53.44 | -69.66 | -74.64 | -33.43 |
| 4.64 | 1.06 | 1.09 | -0.47 | -0.45 | 0.94 |
| 5.86 | 1.04 | 1.11 | -0.33 | -0.3 | 0.37 |
| 7.07 | 1.48 | 1.49 | -0.61 | -0.63 | 0.12 |
| 8.29 | 1.34 | 1.31 | -0.54 | -0.54 | 0.18 |
| 9.5 | 1.36 | 1.33 | -0.43 | -0.45 | 0.16 |
| 10.71 | 1.25 | 1.22 | -0.36 | -0.32 | 0.17 |
| 11.93 | 1.14 | 1.11 | -0.3 | -0.1 | 0.23 |
| 13.14 | 1.17 | 1.14 | -0.25 | -0.08 | 0.05 |
| 14.36 | 1.15 | 1.14 | -0.25 | 0.26 | 0.21 |
| 15.57 | 1.55 | 1.42 | -0.24 | -0.12 | 0.18 |
| 16.79 | 1.54 | 1.5 | -0.37 | -0.19 | 0.2 |
| 18 | 1.46 | 1.45 | -0.5 | -0.32 | 0.36 |

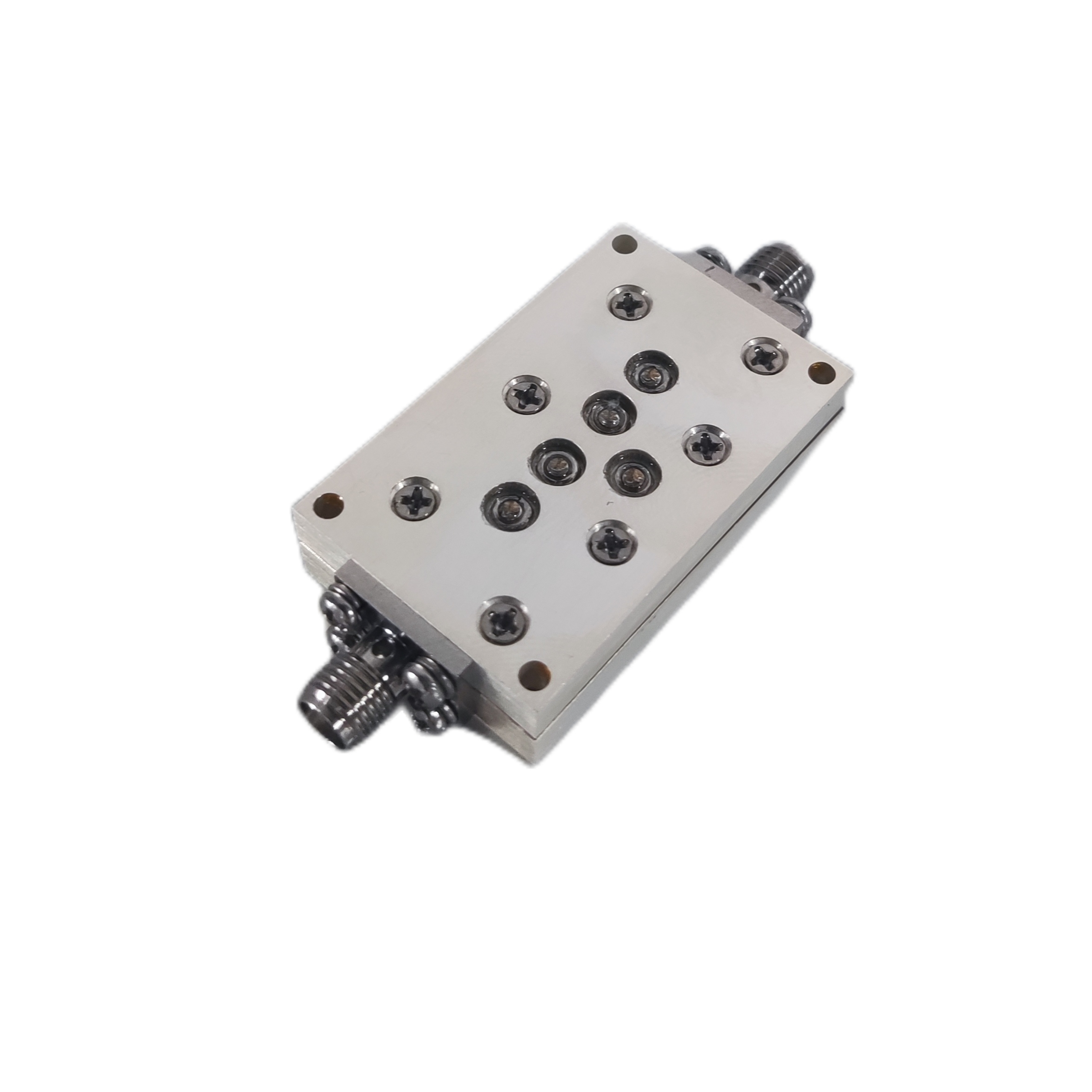

参考实物图

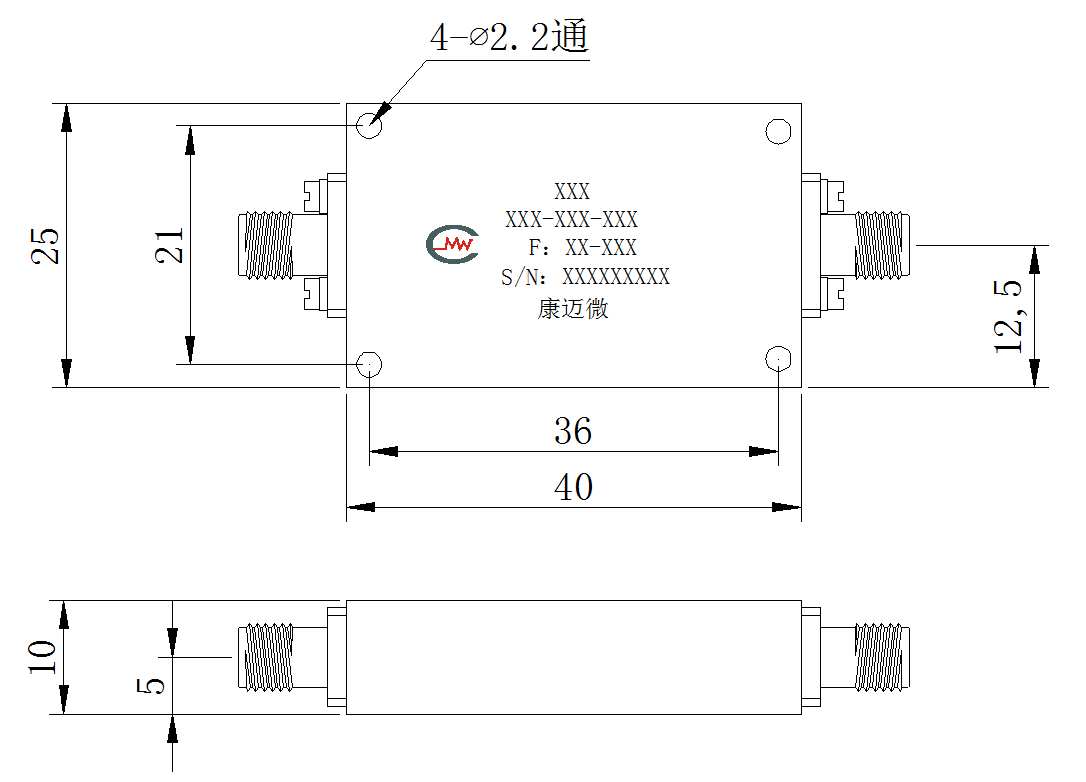

外形结构图（mm）

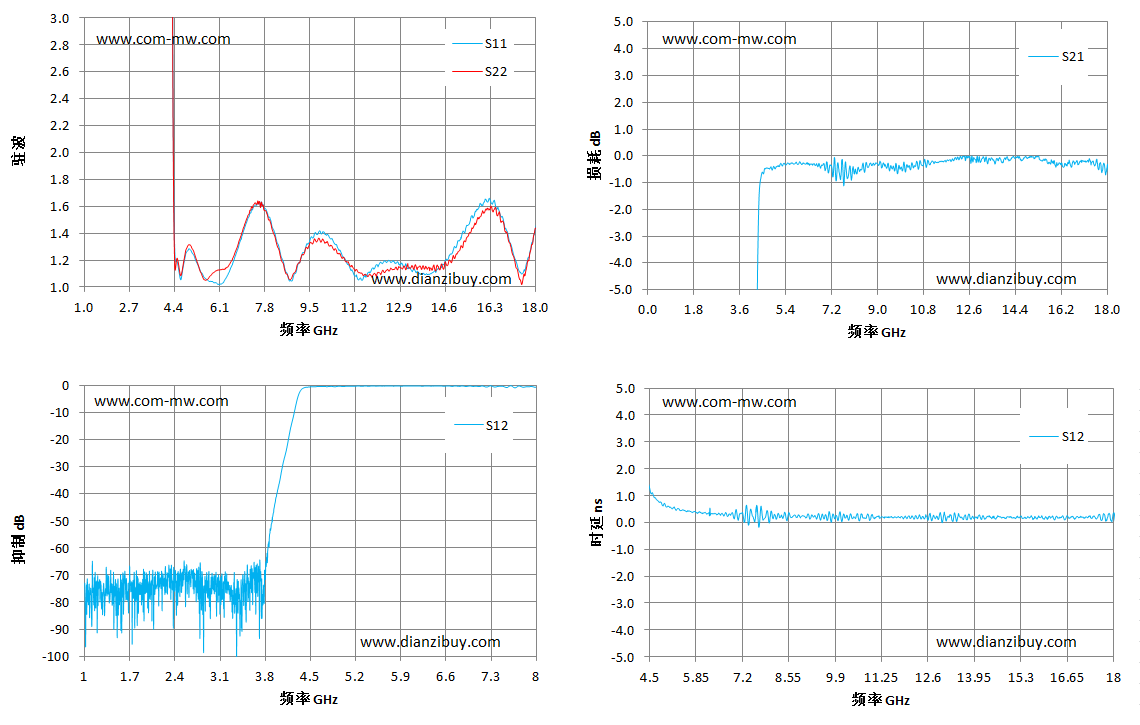

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
