产品
功分器
2~6GHz, 150W, 2路, 0°, SMA
- ZPD25-2C2-6G-175
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 6 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 4 | dB | ||
| 公共端驻波比 | 1.35 | |||
| 分配端驻波比 | 3.5 | |||
| 幅度平衡 | 0.25 | dB | ||
| 相位平衡 | 5 | ° | ||
| 重量 | 160 | g |
其它参数
| 功率容量 | 150W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S21 隔离 dB | S31 相位 ° |
|---|---|---|---|---|---|
| 1 | 2.16 | 2.83 | -3.74 | -4.82 | 0.08 |
| 1.43 | 1.52 | 2.54 | -3.3 | -4.96 | 0.15 |
| 1.86 | 1.19 | 2.72 | -3.11 | -5.45 | 0.16 |
| 2.29 | 1.08 | 2.98 | -3.06 | -5.92 | 0.19 |
| 2.71 | 1.1 | 3.16 | -3.04 | -6.32 | 0.22 |
| 3.14 | 1.1 | 3.1 | -3.04 | -6.38 | 0.33 |
| 3.57 | 1.08 | 2.91 | -3.06 | -6.2 | 0.3 |
| 4 | 1.11 | 2.78 | -3.12 | -6.02 | 0.28 |
| 4.43 | 1.1 | 2.79 | -3.2 | -5.94 | 0.34 |
| 4.86 | 1.09 | 2.94 | -3.22 | -5.98 | 0.53 |
| 5.29 | 1.1 | 3.09 | -3.15 | -6.07 | 0.55 |
| 5.71 | 1.1 | 3.12 | -3.06 | -6.2 | 0.62 |
| 6.14 | 1.08 | 2.99 | -3 | -6.15 | 0.64 |
| 6.57 | 1.24 | 2.72 | -3.08 | -5.67 | 0.6 |
| 7 | 1.61 | 2.26 | -3.37 | -4.48 | 0.74 |

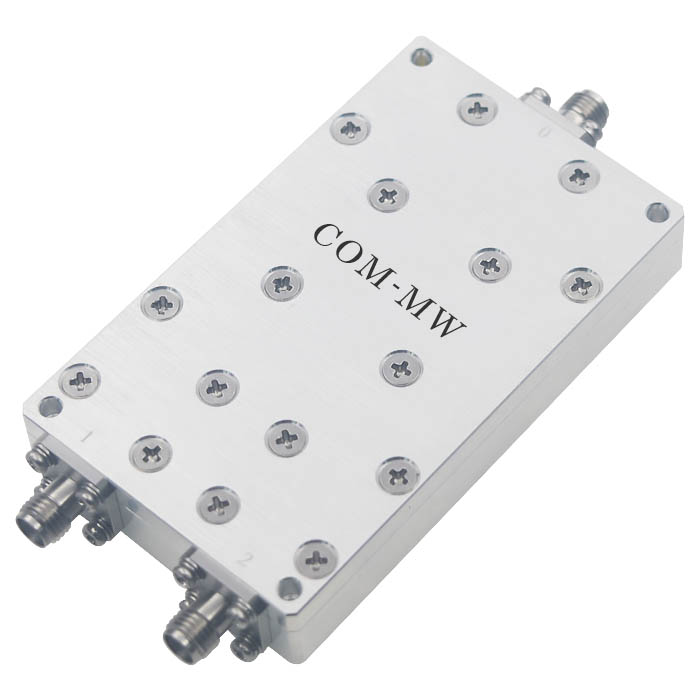

参考实物图

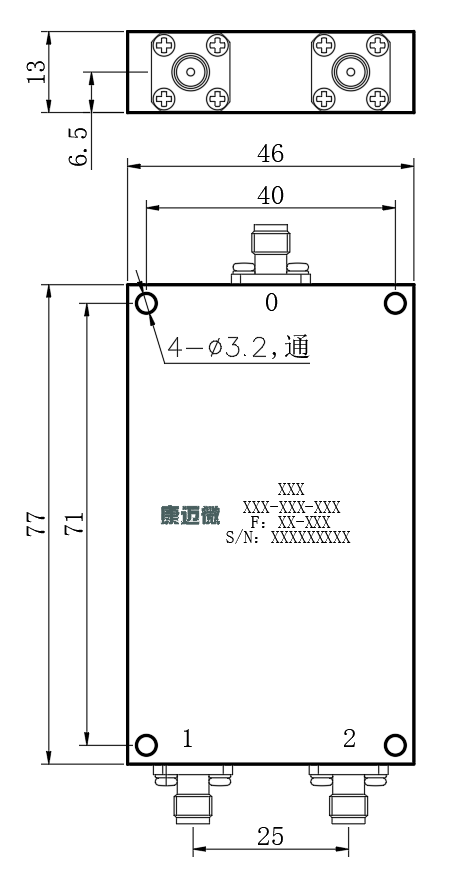

外形结构图（mm）

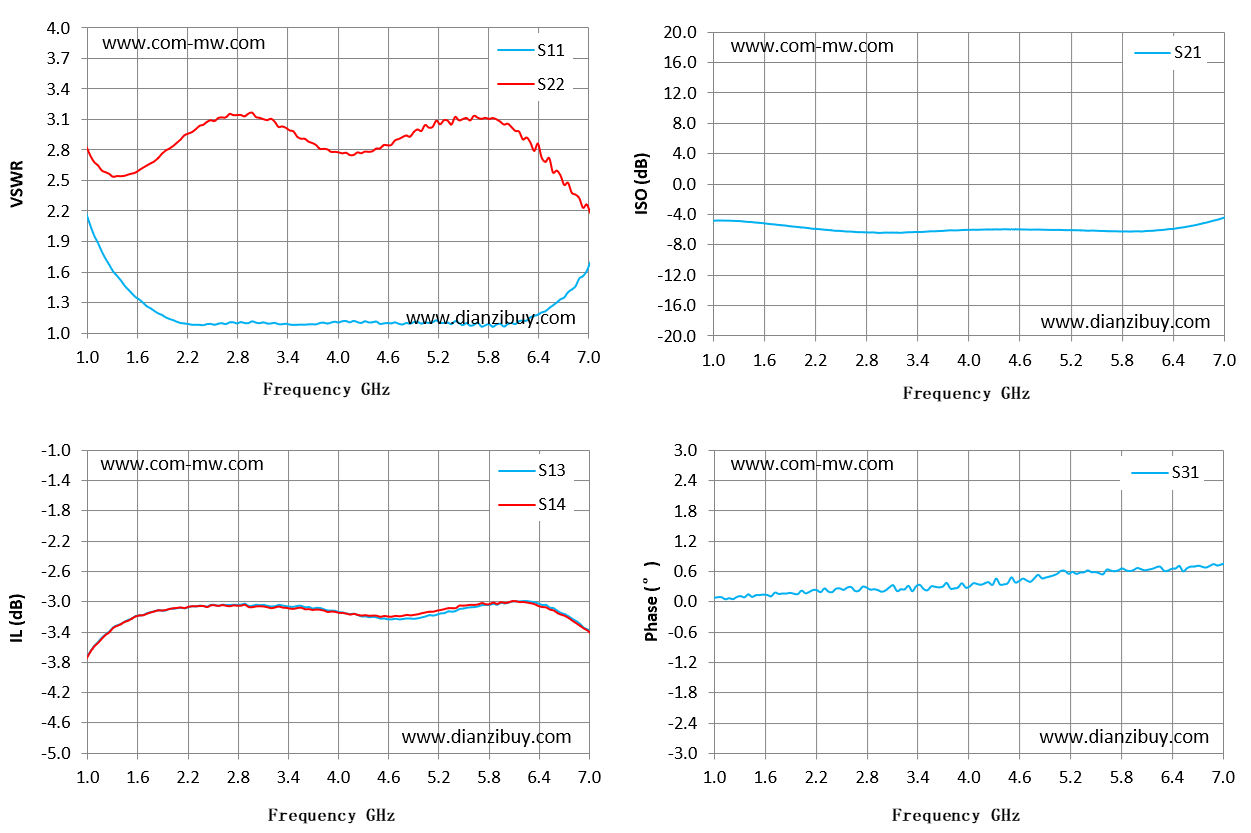

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
